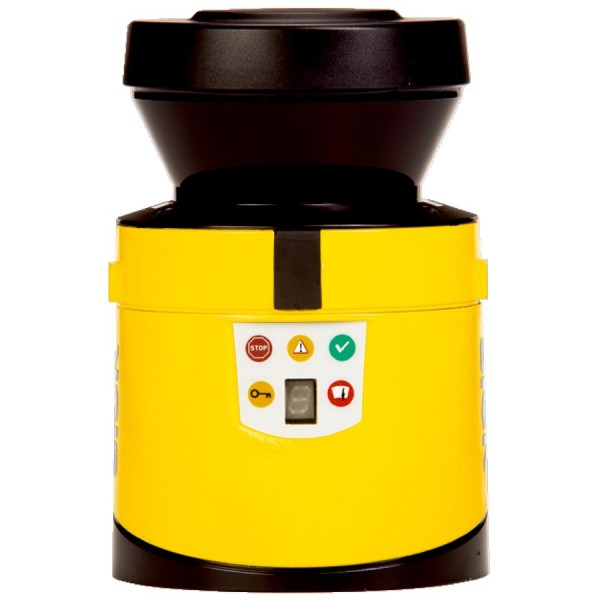

Лазерный сканер безопасности SICK S30B-3011DA

На практике лазерный сканер безопасности ставят не “для галочки”, а чтобы машина останавливалась предсказуемо и повторяемо. Типовой сценарий - защита доступа к опасной зоне вокруг конвейера, паллетайзера или поворотного стола, где ограждение мешает логистике, а фотоэлектрические барьеры дают слепые зоны. SICK S30B-3011DA из серии S300 Professional как раз закрывает эту задачу: широкое поле обзора, настраиваемые зоны и стабильная работа в цеховой среде.

Геометрия контроля и точность зоны

Ключевой параметр для реальной эксплуатации - это не просто “дальность”, а то, как сканер формирует границу защитного поля по полу. Здесь защитное поле до 3 м при угле сканирования 270° - это почти полный сектор вокруг точки установки, удобно для угловых позиций на станине или колонне. Угловое разрешение 0,5° позволяет задавать контур зоны достаточно детально: можно обойти стойки, рольганги, ножки столов и не получать ложных остановов из-за конструкций, которые неизбежно попадают в обзор.

Мини-пример: при защите зоны загрузки роботизированной ячейки мы обычно делим пространство на “быструю” и “медленную” области. Даже если станок не поддерживает режимы скорости, грамотная геометрия поля снижает количество случайных срабатываний от проезда тележек по соседнему проходу. 24 поля дают запас по конфигурациям: отдельные наборы для разных режимов (наладка, авто, сервис), для разных положений ворот/стола или для перестановки оборудования без замены сканера.

Время реакции и тормозной путь

Время отклика 80 мс - цифра, которую обязательно учитывают при расчете безопасного расстояния. Чем меньше задержка, тем короче требуемая дистанция до опасной зоны при той же скорости движения. Это напрямую влияет на компоновку: можно поставить сканер ближе к станку и не “съедать” полезное пространство вокруг. На транспортных системах и AGV это особенно заметно - лишние 200-300 мм в расчете превращаются в постоянные простои и неудобные объезды.

Оптика и лазерная часть

Длина волны 905 нм - типовая для промышленных лидаров, с хорошим балансом по отражающим поверхностям пола и по стабильности измерения. При этом класс лазера 1 означает, что устройство рассчитано на эксплуатацию без дополнительных мер по защите зрения при соблюдении регламента монтажа. Для нас это важно на объектах с высокой плотностью персонала: меньше организационных ограничений, проще согласование с охраной труда и меньше рисков при сервисе.

Надежность в цехе: вибрации, удары, корпус

В реальных линиях сканер стоит рядом с редукторами, вибропитателями, прессами, на ограждениях, которые “живут своей жизнью”. Здесь заявленная виброустойчивость 5 g в диапазоне 10...150 Гц и ударопрочность 10 g (16 мс) по IEC 61496-3 - это не абстракция, а снижение вероятности ухода калибровки и отказов разъемов. Литой алюминиевый корпус лучше держит геометрию при механических воздействиях и перепадах температуры, чем тонкостенный пластик, и в обслуживании менее капризен.

Питание, потребление, интеграция

Питание 24 В пост. тока с диапазоном 16,8...30 В - совместимо с типовой промышленной шиной питания шкафов управления, включая просадки при пуске нагрузок. Ток потребления порядка 0,33 А важен при расчете источника питания и резервирования: сканер можно спокойно заводить на отдельную группу с безопасными выходами, не раздувая БП “с запасом на всякий случай”. При проектировании мы обычно закладываем селективность по предохранителям и контролируем падение напряжения на длинных трассах - с таким диапазоном по питанию сделать это проще.

Климат и защита от среды

Рабочий диапазон температур -10...+50 °C и хранение -25...+50 °C покрывают большинство отапливаемых и частично неотапливаемых помещений. Степень защиты IP65 - это реальная стойкость к пыли и струям воды при мойке зоны, но при этом мы всегда напоминаем: IP не отменяет корректную прокладку кабеля, гермовводы и ориентацию корпуса, чтобы исключить “карманы” для конденсата. В пищевке или на участках с эмульсией часто решает именно грамотный монтаж, а не только паспортный IP.

Где S30B-3011DA обычно раскрывается лучше всего

• Периметровая защита вокруг упаковочных машин и конвейеров без сплошных ограждений, когда нужен свободный доступ персонала.
• Зоны въезда/выезда паллет и тележек, где фотоэлементы дают ложные срабатывания из-за отражений и “дырок” в контроле.
• Роботизированные ячейки с несколькими режимами работы: удобно использовать наборы полей под авто, наладку и сервис.
• Модернизация старых линий: 24 В питание, промышленная механика и понятная логика полей упрощают внедрение в существующий шкаф управления.

Если нужно подобрать схему установки, рассчитать безопасные расстояния под ваш тормозной путь и разложить 24 поля по режимам - передайте нам план зоны и скорости/времена остановки, подготовим техническое решение под SICK S30B-3011DA.
