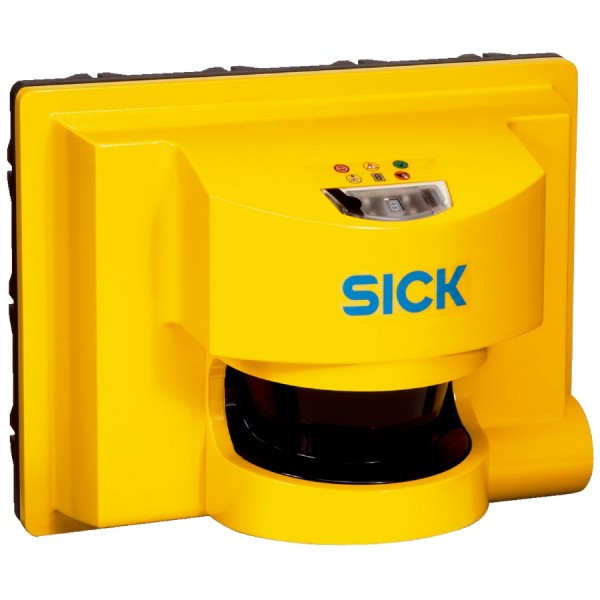

Лазерный сканер безопасности SICK S31A-7011CA

На складах с отрицательными температурами и в зонах погрузки мы чаще всего сталкиваемся с одной и той же картиной: конденсат, иней, вибрации от штабелеров, грязь от колес и при этом требование - не останавливать поток из-за ложных срабатываний. Лазерный сканер безопасности SICK S31A-7011CA из серии S3000 Cold Store как раз рассчитан на такую эксплуатацию - когда обычный сканер в теплом цехе работает стабильно, а в морозильной камере начинает "капризничать".

Как сканер ведет себя в реальном цикле

Устройство формирует защитные и предупредительные зоны на 180° и контролирует их с временем отклика 60 мс. Для нас это важный практический параметр: при скорости движения тележки 1,5 м/с за 60 мс объект смещается примерно на 90 мм. Это помогает корректно рассчитывать расстояния остановки и не завышать поля "с запасом", из-за чего потом теряется производительность линии или AGV постоянно уходит в стоп.

Диапазон защитного поля до 7 м дает возможность закрывать проходы, зоны разворота, входы в морозильные камеры и периметры вокруг конвейерных участков без установки дополнительных барьеров. В типовом проекте мы делаем два поля: ближнее - жесткое защитное, дальнее - предупредительное для плавного замедления (если контроллер и привод это поддерживают). Здесь удобно, что у S31A-7011CA доступно до 12 полей - можно привязать их к режимам машины, направлениям движения или скоростям.

Поля и режимы - не "фича", а инструмент наладки

12 конфигурируемых полей - это не про "много цифр в паспорте", а про гибкость при вводе в эксплуатацию. Пример: штабелер работает в узком коридоре, а на разворотной площадке требует больше свободного пространства. Мы задаем несколько наборов полей и переключаем их дискретными сигналами от системы управления: режим "коридор", режим "площадка", режим "сервис". В итоге безопасность сохраняется, а ложные остановы из-за пересечений с конструкциями минимизируются.

• Смена поля по входу от ПЛК или контроллера AGV - для разных скоростей и направлений движения.
• Разделение предупредительной и защитной зон - для сценария "замедлить - остановить".
• Выделение участков с периодическими помехами (например, стойки стеллажа) - чтобы не приходилось расширять защитное поле на весь сектор.

Оптика и безопасность для персонала

Сканирование ведется лазером с длиной волны 905 нм, класс лазера - 1. Для эксплуатации это означает, что при штатной установке не требуется дополнительных мер по защите глаз персонала, что важно на объектах с высокой текучестью сотрудников и большим количеством подрядчиков. При этом 180° сектор обзора упрощает компоновку: один сканер можно поставить на угол машины или на стойку у въезда, закрыв половину пространства без "мертвых зон" позади устройства.

Указанное угловое разрешение 14 мм полезно там, где в зоне контроля присутствуют узкие элементы - стойки, ножки паллет, поручни. Чем точнее детализация по углу, тем проще добиться стабильного распознавания без паразитных срабатываний от бликов и пересечений.

Корпус, защита и температура - критично для Cold Store

S31A-7011CA выполнен в корпусе из литого алюминия с полиуретановыми элементами. В практике это дает два плюса: механическая жесткость при ударах и вибрации, а также нормальная стойкость к агрессивной среде и мойкам. Степень защиты IP67 - это про реальную пыль, влажность и мокрую уборку, а не про "офисную" чистоту.

Рабочий диапазон температур -30...+50 °C и такой же диапазон хранения - это то, что мы обычно проверяем в ТЗ первым пунктом для морозильных складов. Важно, что потребление указано как ≤19 Вт + обогрев: нагреватель нужен не для комфорта, а чтобы исключить обмерзание оптики и выпадение конденсата при переходах через тамбур. На практике это снижает деградацию дальности и уменьшает количество "слепых" моментов при перепадах температуры.

Питание и интеграция в шкаф управления

Питание 24 В постоянного тока - стандарт для промышленной автоматики. Это упрощает включение в существующую систему питания, а также резервирование через ИБП 24 В, если объект требует гарантированной остановки при пропадании сети. При проектировании учитываем, что к базовому потреблению добавляется обогрев, поэтому блок питания и сечение кабеля выбираем с запасом, особенно при длинных трассах в холодных зонах.

Если вам нужен сканер для морозильной камеры, зоны отгрузки или защиты мобильной техники с корректной работой при -30 °C, закладывайте SICK S31A-7011CA в проект - подготовим схему включения, наборы полей и рекомендации по монтажу под вашу механику.
