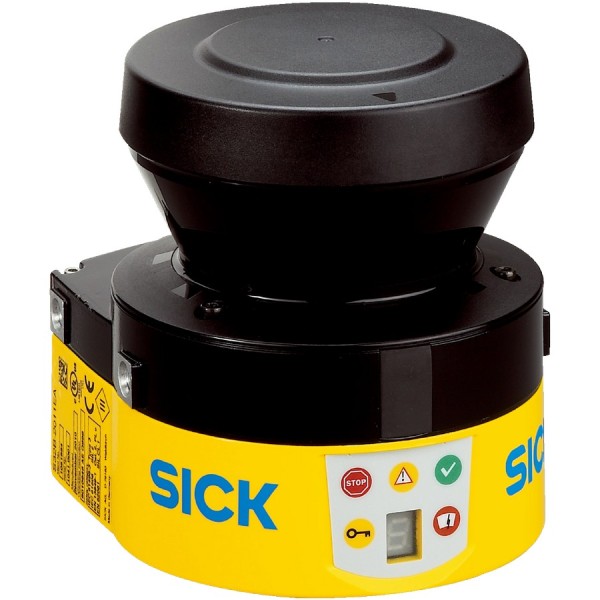

Лазерный сканер безопасности SICK S32B-0011BA

Когда нужно закрыть опасную зону вокруг станка или небольшого робота, часто упираемся не в «наличие датчика», а в геометрию контроля и стабильность срабатывания. Лазерный сканер безопасности SICK S32B-0011BA из серии S300 Mini Standard рассчитан именно на такие задачи: компактная зона контроля по плоскости, предсказуемая реакция на вход в поле и нормальная живучесть в цеховых вибрациях.

Как это работает в реальном проекте

Сканер формирует защитное поле в плоскости на 270°. Это удобно, когда мы ставим устройство на стойку у конвейера или у входа в огражденную ячейку: одной головой закрываем фронт и боковые подходы без «мертвых» секторов, которые обычно остаются при датчиках с меньшим углом обзора. Угловое разрешение 0,5° важно не в паспорте, а на площадке - оно влияет на то, насколько точно задаются границы зоны и как аккуратно можно подвести поле к оборудованию, не ловя ложные остановы от конструкций и кабель-каналов.

Диапазон защитного поля 1 м - это типичная «короткая» безопасность: периметр у небольшого рабочего места, зона доступа к подающему транспортеру, участок ручной загрузки. На практике такой радиус позволяет сделать компактное защитное кольцо вокруг опасного движения, не блокируя проходы в цехе.

Ключевые параметры, которые влияют на безопасность и производительность

• Время отклика 80 мс. При расчете безопасной дистанции для остановки привода мы учитываем суммарную задержку: сканер + логика/реле безопасности + торможение механики. 80 мс - понятная величина для типовых ПЛК безопасности и приводов, и ее проще согласовать с расчетом остановочного пути. Чем стабильнее это время, тем меньше «запаса» приходится закладывать в поле, а значит - меньше ненужных остановок.

• Три поля. Наличие нескольких полей полезно в режиме «переходных» зон. Пример: на одном и том же участке днем работает оператор - активируем более консервативное поле; ночью в автомате перемещается тележка - используем поле, подстроенное под маршрут. Также это удобно при наладке: одно поле рабочее, второе - контрольное для тестов, третье - для сервисного режима (при корректно организованной процедуре и блокировках).

• Длина волны 905 нм, класс лазера 1. Для эксплуатации это означает, что источник излучения безопасен для персонала при нормальном применении, а 905 нм - стандартный диапазон для промышленных сканеров, с предсказуемым поведением по отражающим поверхностям. При вводе в эксплуатацию все равно рекомендуем проверять «слепые» места: глянцевый металл, пленка, полированный алюминий могут давать нестабильные отражения, и границы поля лучше подтверждать измерением на месте.

Питание, тепловой режим и монтажные нюансы

Питание 24 В постоянного тока с диапазоном 16,8...30 В - это нормальная совместимость с промышленными источниками и шкафами автоматики, включая просадки при пусковых токах приводов. Потребление до 6 Вт обычно не требует отдельного теплового расчета шкафа, но важно обеспечить качественную землю и развязку по питанию, если рядом частотники и сварка.

Рабочая температура -10...+50 °C закрывает большинство складских и цеховых условий. Температура хранения -25...+50 °C полезна для логистики и ЗИП: устройство можно держать на складе без «теплого бокса», если соблюдены требования по влажности и конденсату.

Механическая стойкость и защита корпуса

Мы всегда смотрим на стойкость к вибрации и ударам не как на «галочку», а как на индикатор того, насколько устройство переживет установку на рамных конструкциях и ограждениях. Здесь заявлены 5 g в диапазоне 10...150 Гц и ударопрочность 10 g, 16 мс по IEC 61496-3. Это означает, что сканер рассчитан на типовые вибрации от приводов, редукторов и транспортных систем, если монтаж выполнен без консольных «соплей» и с нормальной базой.

Корпус из литого алюминия практичнее пластика на объектах, где есть риск случайных касаний тележками или инструментом. Степень защиты IP65 - адекватный уровень для пыли и струй воды при уборке, но в зоне прямого облива и агрессивной химии мы все равно рекомендуем ставить козырек и правильно выбирать место, чтобы не ловить капли на оптику.

Мини-примеры применения

• Ограждение входа в роботизированную ячейку: ставим S32B на стойку, закрываем 270° по фронту и бокам, поле 1 м подводим к границе опасного движения, проверяем на отражающих стойках и сетке.

• Зона ручной загрузки на конвейере: одно поле - рабочее, второе - на наладку с увеличенным допуском к «ложным» объектам, третье - под режим обслуживания при корректной процедуре lockout/tagout.

• Компактный станок с боковым доступом: благодаря разрешению 0,5° аккуратно обходим выступы станины и кабель-каналы, минимизируя остановы от элементов конструкции.

Если нужна корректная интеграция SICK S32B-0011BA в цепь безопасности и расчет защитных расстояний под вашу механику - предоставим подбор схемы подключения и рекомендации по настройке полей под реальную планировку участка.
