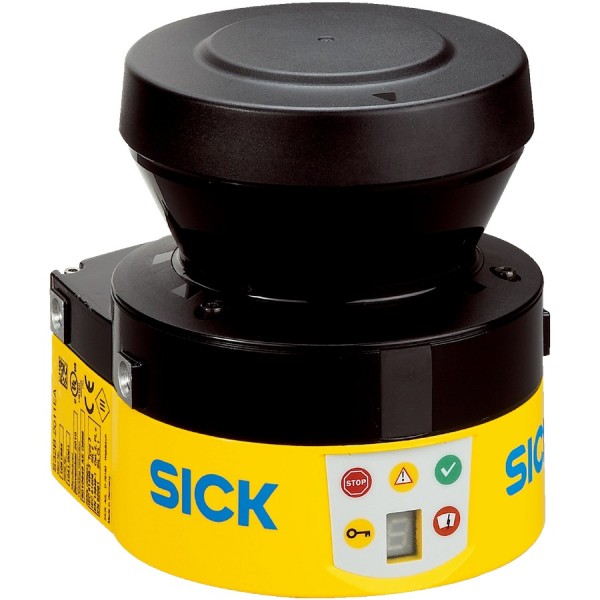

Лазерный сканер безопасности SICK S32B-2011BA

Когда на участке стоит задача закрыть доступ в опасную зону без громоздких ограждений, мы обычно начинаем с расчета: где оператор реально ходит, какой останов у привода, и сколько времени система имеет на реакцию. Лазерный сканер безопасности SICK S32B-2011BA из серии S300 Mini Standard как раз про такие прикладные задачи - компактно перекрыть периметр вокруг станка, робота или конвейерной зоны и обеспечить предсказуемое защитное отключение.

Как сканер работает в реальном контуре безопасности

Сканер формирует защитное поле на плоскости сканирования и контролирует вторжение объектов. В типовом проекте мы используем его как «виртуальный барьер» вокруг: паллетайзера, участка подачи заготовки, портала с ЧПУ, зоны разворота AGV/AMR или входа на линию. При пересечении защитного поля устройство выдает сигнал в цепь безопасности (через контроллер/реле безопасности) и инициирует останов по категории, которую вы заложили в проекте.

Для S32B-2011BA важны три параметра, которые часто недооценивают: время отклика 80 мс, угловое разрешение 0,5° и угол сканирования 270°. В сумме они определяют, насколько корректно вы сможете посчитать минимальную дистанцию установки до опасного движения и насколько «плотной» будет зона детекции по дуге. На практике это напрямую влияет на ложные срабатывания и на то, не «пролезет» ли человек в мертвую зону по краю поля.

Защитное поле 2 м и три набора полей

Диапазон защитного поля - до 2 м. Это рабочая величина для компактных ячеек и входов в небольшие зоны обслуживания, где нужно быстрое перекрытие без выноса датчика далеко от оборудования. Мы часто ставим такие сканеры на торец конвейера или на стойку рядом с дверным проемом сервисной зоны.

Наличие 3 полей удобно для режимов с разной динамикой процесса. Пример из практики:

• поле 1 - «наладка»: минимальная скорость, более узкая зона, чтобы оператор мог подойти ближе при сниженных рисках;
• поле 2 - «автомат»: стандартная зона для рабочей скорости;
• поле 3 - «транспорт/AGV»: расширенная геометрия для прохода тележки или паллеты с иными габаритами.

Такая вариативность снижает соблазн «подкрутить» безопасность механически (переставить датчик, заклеить сектор и т.п.) и позволяет держать единый проект верификации.

Оптика и безопасность персонала

Длина волны 905 нм - типичный диапазон для лидарных решений. При этом лазер - класса 1, то есть в нормальных условиях эксплуатации не требует специальных мероприятий по защите зрения. Для нас это важный эксплуатационный момент: сканер ставят на уровне голени/бедра, рядом постоянно люди, и вопросы по лазерной безопасности возникают на приемке. Класс 1 закрывает этот блок рисков корректно и документируемо.

Корпус, стойкость к вибрации и монтаж рядом с «железом»

S32B-2011BA выполнен в литом алюминиевом корпусе. Это не «красота», а практическая выгода: геометрия держится стабильнее при постоянных микровибрациях, крепеж не «уезжает», меньше шанс поймать расстройку оптики при обслуживании рядом с прессами, редукторами, вибролотками.

По механике заявлены:

• виброустойчивость 5 g в диапазоне 10...150 Гц (IEC 61496-3);
• ударопрочность 10 g, 16 мс (IEC 61496-3).

На реальных линиях это означает, что устройство не начинает «сыпать» ошибками после пары месяцев работы на раме конвейера, особенно если рядом стоят мотор-редукторы или частотники с резкими разгонами/торможениями.

Питание, энергопотребление и температурные условия

Питание - 24 В пост. тока с допустимым диапазоном 16,8...30 В. Это удобно, когда в шкафу автоматики возможны просадки из-за пусковых токов или длинных трасс. Потребляемая мощность ≤6 Вт - сканер не нагружает БП и не требует отдельного источника, что упрощает компоновку и тепловой баланс шкафа.

Рабочая температура -10...+50 °C, хранение -25...+50 °C. Для большинства производственных цехов этого достаточно, но мы все равно рекомендуем проверять локальные условия: сквозняки у ворот, нагрев от печей, прямое солнце на складских доках. Чем стабильнее температура в месте установки, тем проще держать одинаковую чувствительность и не ловить нестабильность из-за конденсата.

Пылевлагозащита и обслуживание

Степень защиты IP65 позволяет использовать сканер в пыльных и влажных зонах - деревообработка, упаковка, пищевка (вне прямой мойки под давлением). Но важно помнить инженерную деталь: даже при IP65 оптическое окно требует регулярной чистки по регламенту. Мы обычно закладываем это в план ППР, иначе рост ложных срабатываний воспринимают как «проблему автоматики», хотя причина банальна - налет на окне или брызги эмульсии.

Почему угловые параметры критичны

Угол сканирования 270° дает широкий сектор контроля и гибкость по размещению. А угловое разрешение 0,5° помогает точнее «обрисовать» границы зоны - например, вырезать из поля неподвижные элементы (стойки, опоры) и не терять полезную площадь защиты. В проектах с плотной механикой это экономит время на согласованиях: меньше компромиссов между безопасностью и удобством прохода.

Если вы готовите внедрение SICK S32B-2011BA, пришлите нам план участка с габаритами и временем выбега привода - подберем геометрию 3 полей и рекомендуем точку монтажа под ваш риск-анализ.
