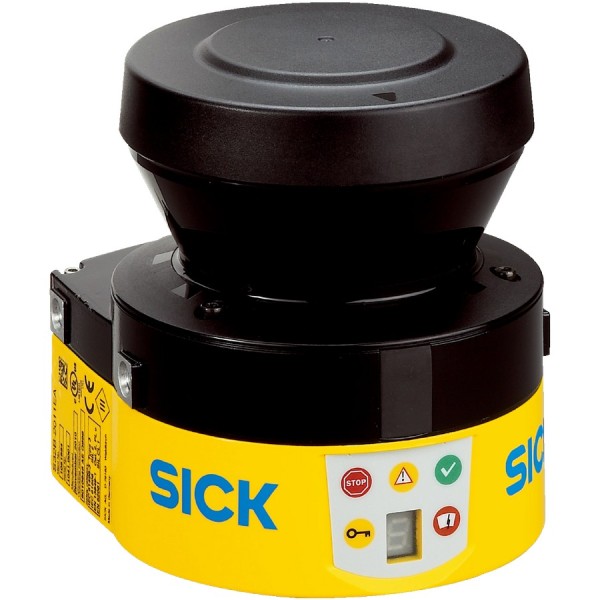

Лазерный сканер безопасности SICK S32B-2011EA

На практике лазерный сканер безопасности чаще всего ставят не «для галочки», а чтобы закрыть конкретную проблему: нужно убрать механические ограждения, но при этом не потерять уровень защиты и не собрать ложные остановы от каждого проезда тележки. SICK S32B-2011EA из серии S300 Mini Remote как раз про такие задачи - компактный сканер для контроля зоны в 2 м с широким сектором обзора и набором полей под разные режимы работы.

Как работает в реальном узле

Сканер формирует защитное поле и контролирует его в плоскости сканирования. При пересечении поля объектом устройство выдает сигнал на безопасное отключение (обычно через безопасный контроллер/реле). Угол сканирования 270° позволяет перекрывать широкую «дугу» перед машиной или вдоль ограждения, а угловое разрешение 0,5° важно там, где надо уверенно «видеть» узкие стойки, край паллеты или ногу оператора на границе поля. Чем выше разрешение - тем точнее геометрия поля и меньше шанс, что придется искусственно увеличивать зону и терять производительность.

Поля, режимы и логика переключения

В S32B-2011EA доступно 48 полей. В эксплуатации это решает типовую задачу многорежимных установок: один и тот же конвейер работает на разных скоростях, AGV/AMR меняет направление, роботизированная ячейка переходит из наладки в автомат. Мы обычно раскладываем поля по сценариям:

• «Наладка»: минимальные поля, чтобы оператор мог подойти ближе, но с контролем опасных зон.
• «Автомат»: увеличенное защитное поле для полной скорости, без ручного доступа.
• «Проезд»: поле вытянуто по ходу движения тележки, чтобы не ловить боковые помехи от стоек и тары.
• «Реверс»: зеркальное поле для движения назад.

Переходы между полями важны не только для удобства, но и для стабильности процесса: корректно подобранная геометрия снижает количество необоснованных остановов и ускоряет возврат в работу после срабатывания.

Время отклика и расчет безопасной дистанции

Время отклика 80 мс - параметр, который напрямую входит в расчет безопасного расстояния по ISO 13855. На линии с быстрым приводом лишние десятки миллисекунд превращаются в дополнительные сантиметры зоны, а это уже может мешать подаче материала или проходу персонала. В реальных проектах мы всегда смотрим цепочку целиком: задержка сканера + задержка безопасного входа PLC/реле + время остановки механики. Если механика «тяжелая», то даже хороший сканер не спасет - придется работать с торможением, диагностикой и обслуживанием приводов.

Оптика и безопасность для персонала

Длина волны 905 нм типична для промышленных LiDAR-сканеров. Важнее, что лазер Класс 1 - это эксплуатационно безопасный уровень, который допускает применение в зонах присутствия людей без специальных мер защиты глаз. Для нас это означает меньше ограничений при размещении на проходах, у ворот, у станков с частым доступом.

Корпус, стойкость к среде и «живучесть» на производстве

Устройство выполнено в литом алюминиевом корпусе. В цехе это не про «красоту», а про геометрию и теплоотвод: корпус держит посадочные поверхности, меньше ведет при температурных перепадах, устойчивее к случайным ударам при обслуживании. Степень защиты IP65 закрывает типовые риски - пыль, брызги СОЖ, влажная уборка. При этом важно правильно организовать ввод кабеля и крепление: IP65 не спасает от «ванны» из воды в кабельном вводе и от перетертого жгута.

По механической стойкости заявлены 5 g по вибрации (10...150 Гц) и ударопрочность 10 g, 16 мс по IEC 61496-3. Это полезно на вибронагруженных местах: портал, станина пресса, подвижные тележки. Мы все равно рекомендуем ставить сканер на жесткое основание, избегать «гибких» кронштейнов и контролировать соосность - иначе можно получить ложные срабатывания из-за микросмещения плоскости сканирования.

Питание, энергопотребление, температурные режимы

Питание 24 В пост. тока в диапазоне 16,8...30 В - стандарт для шкафов автоматики, но диапазон важен при длинных линиях и просадках на пусковых токах приводов. Потребление ≤6 Вт упрощает расчет БП и тепловой баланс в компактных шкафах. Рабочая температура -10...+50 °C и хранение -25...+50 °C закрывают большинство складских и производственных помещений без дополнительного обогрева, но вблизи печей или на улице уже потребуется оценка тепловых экранов и конденсата.

Где модель особенно уместна

• Безопасность доступа к роботизированной ячейке без механических барьеров на стороне оператора.
• Контроль опасной зоны перед конвейером/упаковщиком, где важно широкое поле обзора 270°.
• Защита маршрута AGV/тележки на короткой дистанции до 2 м с несколькими полями под скорость и направление.
• Зоны с пылью и брызгами, где требуется IP65 и прочный корпус.

Если нужен корректный подбор полей, расчет дистанций по времени остановки и увязка с вашей безопасной логикой (PLC, реле, STO приводов) - передайте нам схему участка и скорости механизмов, и мы предложим рабочую конфигурацию для SICK S32B-2011EA и рекомендации по монтажу.
