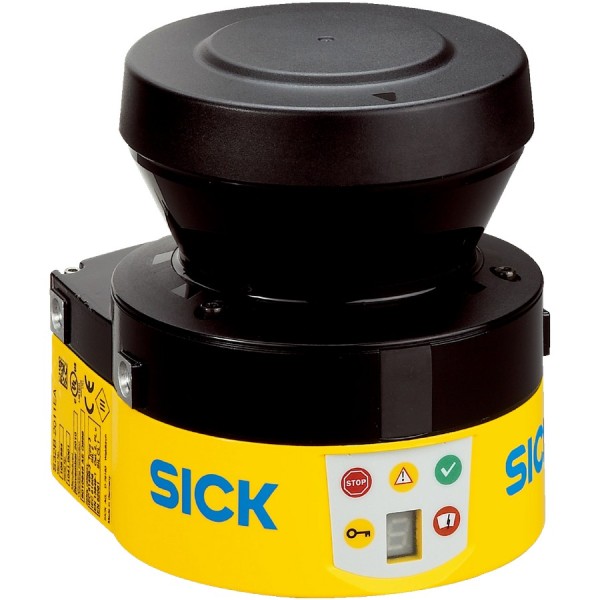

Лазерный сканер безопасности SICK S32B-3011BA

В реальных проектах по защите зон вокруг конвейеров, паллетайзеров и мобильных тележек чаще всего «ломается» не схема, а дисциплина эксплуатации: то проход временно расширили, то поставили тару ближе к опасной зоне, то оператор начинает обходить ограждение. Поэтому мы обычно выбираем не только «датчик с сертификатом», а решение, которое стабильно держит геометрию защитного поля и не требует постоянной перенастройки. SICK S32B-3011BA из серии S300 Mini Standard как раз про это - компактный лазерный сканер безопасности для контроля 2D-зоны с предсказуемыми параметрами.

Как работает в типовом сценарии

Сканер формирует сектор обзора 270° и «снимает» окружающее пространство с угловым разрешением 0,5°. Это важно не в каталоге, а на площадке: мелкие выступы рамы, стойки, края паллеты, элементы упаковки попадают в модель с достаточной детализацией, и мы можем настроить защитное поле без излишних «запасов», которые потом мешают производительности.

Диапазон защитного поля до 3 м закрывает классическую задачу - охрана фронта доступа к опасному движению (приводные ролики, зона работы манипулятора, вход на ячейку) без громоздких механических ограждений там, где нужен регулярный доступ.

Поля и логика реакции

Устройство поддерживает 3 поля. На практике это удобно, когда у оборудования есть несколько режимов или конфигураций доступа. Пример из наших пусконаладок:

• поле 1 - наладка: уменьшенная зона, чтобы оператор мог работать ближе, но с контролем;
• поле 2 - автомат: стандартное защитное поле 3 м по фронту;
• поле 3 - сервис/обход: отдельная геометрия под открытые двери/снятые кожухи в рамках процедуры LOTO.

Время отклика 80 мс напрямую участвует в расчете безопасного расстояния. Чем короче реакция, тем меньше «мертвое» расстояние до опасности при заданной скорости доступа. При проектировании мы закладываем это в расчет остановочного пути оборудования (включая задержку привода и механическую инерцию), чтобы зона была не «на глаз», а верифицируемой.

Оптика и безопасность персонала

Сканер работает на длине волны 905 нм и относится к лазерному классу 1. Для эксплуатации это означает, что при штатной установке и соблюдении требований производителя не требуется отдельная лазерная защита рабочего места. Это особенно актуально на участках, где люди постоянно находятся в зоне обзора (подача тары, ручная комплектация, приемка).

Живучесть в цехе: вибрации, удары, пыль и мойка

В отличие от «лабораторных» условий, в цехе сканер часто стоит на стойке рядом с приводами, редукторами, виброплощадками или на раме конвейера. Здесь важна виброустойчивость 5 g в диапазоне 10...150 Гц по IEC 61496-3 и ударопрочность 10 g (16 мс). Эти цифры - не формальность: они снижают риск ухода оптики/крепления и появления ложных срабатываний после мелких механических воздействий (удар тележкой, вибрация от пресса).

Корпус из литого алюминия дает механическую жесткость и стабильность посадочных плоскостей. Для нас это означает, что после монтажа и первичной юстировки меньше шансов «поймать» смещение поля из-за температурных циклов и случайных касаний.

Степень защиты IP65 позволяет ставить сканер в пыльных зонах и там, где возможны брызги при уборке. Важно понимать: IP65 - это не «можно заливать из шланга как угодно», но для типовой промышленной санитарной обработки и пылевой нагрузки этого уровня обычно достаточно, если соблюдены вводы кабеля и ориентация окна.

Питание и тепловой режим

Питание 24 В постоянного тока с допуском 16,8...30 В удобно для стандартных шкафов автоматики и распределенных I/O. В реальной сети 24 В просадки происходят при пуске приводов, включении тормозов, работе клапанов. Расширенный диапазон уменьшает риск перезапусков и диагностических «фантомов».

Потребление не более 6 Вт упрощает тепловой баланс шкафа и расчеты по источнику питания, особенно когда в ячейке несколько устройств безопасности и сетевого оборудования.

Рабочий диапазон температур -10...+50 °C и хранение -25...+50 °C закрывают большинство складских и производственных помещений, включая неотапливаемые зоны в межсезонье. При этом мы всегда рекомендуем оценивать конденсацию и обдув: оптика чувствительна не к «холоду», а к влаге и налету на защитном окне.

Что учитываем при интеграции

• Сектор 270° удобен для установки у стены или на стойке - можно «обнимать» проход и контролировать подход с фронта и боков.
• Разрешение 0,5° помогает точнее подрезать поле вокруг постоянных объектов (стойки, ограждения), чтобы не терять полезное пространство.
• При выборе места крепления заранее закладываем доступ для очистки окна и проверок, иначе любая система безопасности превращается в источник простоев.

Если нужен сканер для компактной защитной зоны с предсказуемой реакцией, устойчивый к типовым цеховым воздействиям и удобный для режимной логики на оборудовании, SICK S32B-3011BA - рабочий вариант, который мы спокойно закладываем в проекты.

Передайте нам схему участка или эскиз планировки - подберем геометрию полей и проверим расчет безопасных расстояний под вашу кинематику и время остановки.
