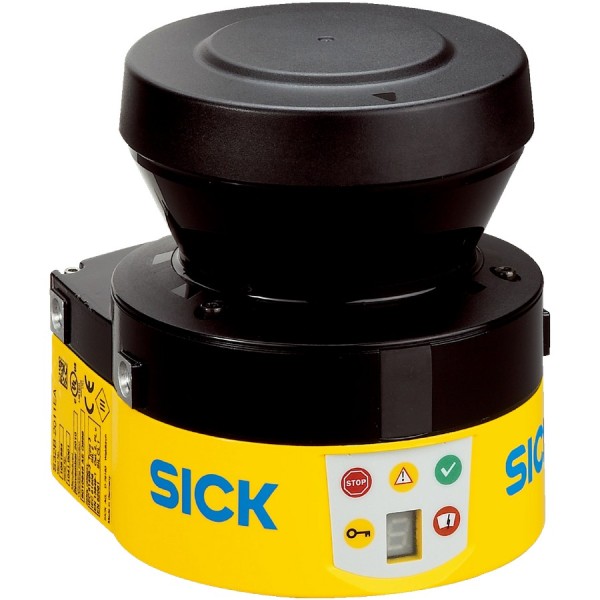

Лазерный сканер безопасности SICK S32B-3011EA

Когда на линии появляется мобильная тележка, конвейерный узел или робот с «слепыми» зонами, типовая проблема одна - нужно одновременно защитить персонал и не разорвать производительность ложными остановами. В таких задачах мы ставим лазерный сканер безопасности SICK S32B-3011EA из серии S300 Mini Remote: он дает широкую геометрию контроля, набор полей под разные режимы движения и при этом устойчив к цеховой механике - вибрациям, ударам, пыли и брызгам.

Как сканер работает в реальном сценарии

Сканер формирует защитное поле до 3 м по фронту контроля и закрывает сектор 270°. На практике это удобно для AGV/AMR, поворотных столов, паллетайзеров, ячеек с роботом и перегруженных проходов: одним устройством можно контролировать не только «перед собой», но и боковые направления, где чаще всего происходит внезапный выход человека из-за оборудования.

Угловое разрешение 0,5° важно не в паспорте, а на площадке: при узких проездах и близко стоящих стойках оно помогает точнее отстроить контур поля, не «съедая» лишние сантиметры проезда. В итоге тележка не тормозит из-за отражений от ограждений, а персонал остается в контролируемой зоне.

Время отклика и тормозной путь

Время отклика 80 мс - это параметр, который мы всегда увязываем с расчетом безопасной дистанции по фактической скорости механизма и времени останова. Для мобильных платформ это напрямую конвертируется в метры: чем меньше суммарная задержка, тем ближе можно подвести защитное поле к машине без потери уровня безопасности. Для конвейеров и приводных роликов это снижает риск «дотягивания» руки до опасной зоны при срабатывании.

Конфигурации полей и режимы работы

S32B-3011EA поддерживает 48 полей. В эксплуатации это означает, что мы можем привязать разные профили к состояниям машины:

• для AGV - отдельные поля для движения вперед, назад, поворота и парковки;
• для робота - расширенное поле в режиме обучения и суженное в автоматическом цикле;
• для станка - отдельные зоны при открытой/закрытой двери или при смене инструмента.

Такой подход уменьшает количество «паразитных» остановов, потому что зона не одна фиксированная, а адаптируется к реальному процессу. Для инженера КИПиА и наладчика это также упрощает ввод в эксплуатацию: вместо компромиссного поля «на все случаи» мы получаем набор корректных профилей под технологию.

Оптика, безопасность излучения и стабильность измерения

Длина волны 905 нм типична для промышленных лидаров, а класс лазера - 1. Это означает, что излучение безопасно при нормальной эксплуатации и не требует специальных мер для персонала, что важно для открытых производственных зон и складов. С точки зрения стабильности работы 905 нм дает прогнозируемое поведение на типовых материалах: окрашенный металл, бетон, пластик, паллеты. При этом, как и у любого оптического датчика, на результат влияет загрязнение окна - здесь помогает правильная установка и регламент обслуживания.

Корпус, механическая стойкость и монтаж в «живом» цехе

Мы часто сталкиваемся с тем, что сканер ставят на подвижные порталы, стойки рядом с приводами или на раме тележки, где вибрация и ударные нагрузки - норма. У S32B-3011EA заявлены:

• виброустойчивость 5 g в диапазоне 10...150 Гц (IEC 61496-3);
• ударопрочность 10 g, 16 мс (IEC 61496-3).

Это снижает вероятность «плавающих» срабатываний из-за механики и сохраняет геометрию настройки после мелких ударов (типичный случай - задели погрузчиком стойку или тележка въехала в ограничитель). Корпус - литой алюминий: по нашему опыту он лучше переносит цеховые условия, чем пластик, особенно при частых монтажах/демонтажах и при установке на металлоконструкции.

Степень защиты IP65 закрывает вопрос с пылью и брызгами. В моечных зонах это не замена санитарному исполнению, но для большинства складов, механообработки и сборки IP65 достаточно при условии корректной прокладки кабеля и исключения прямой струи в уплотнения.

Питание, энергопотребление и температурные режимы

Питание 24 В пост. тока с допуском 16,8...30 В удобно для стандартных шкафов управления, распределенных I/O и мобильной техники с просадками по шине. Потребляемая мощность не более 6 Вт - это мелочь на фоне приводов, но важный момент при автономном питании AGV и при расчете теплового режима в компактных шкафах.

Рабочая температура -10...+50 °C и хранение -25...+50 °C закрывают типовые неотапливаемые склады и большинство производственных помещений. При установке рядом с печами, сушками или на солнечной стороне ворот мы обычно проверяем реальную температуру корпуса и предусматриваем экраны/вынос, потому что перегрев в первую очередь бьет по оптике и стабильности измерения.

Если вам нужно подобрать поля под кинематику оборудования, рассчитать безопасные расстояния и согласовать сканер с логикой ПЛК и цепями аварийного останова - передайте нам план зоны и скорости движения, мы предложим корректную схему внедрения SICK S32B-3011EA и комплект подключения.
