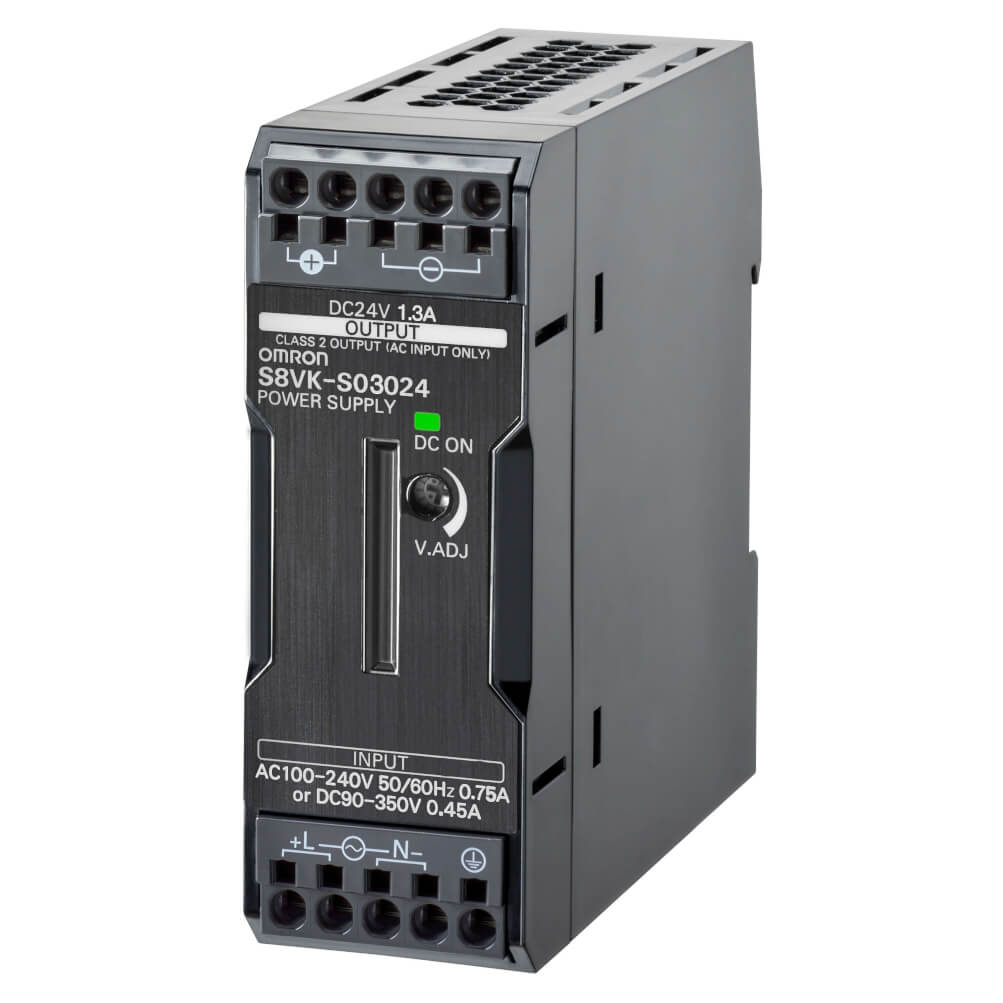

S8VK-S03024 блок питания Omron

На практике блок питания в шкафу управления чаще всего вспоминают не при проектировании, а когда линия внезапно уходит в стоп из-за просадки сети или «подсаженного» пуском клапана 24 В. Мы в таких случаях смотрим не только на номинал по току, а на поведение при реальных режимах: холодный старт, провалы, перегрев в тесном щите, разброс по входному напряжению и реакцию на кратковременные перегрузки. OMRON S8VK-S03024 как раз из тех источников, которые закрывают эти эксплуатационные нюансы без усложнения схемы.

OMRON S8VK-S03024 в шкафу автоматики: что важно в эксплуатации

Серия S8VK-S рассчитана на типовые 24-вольтовые цепи управления, где нагрузка «рваная»: пускатели, реле, электромагнитные клапаны, датчики с подогревом, небольшие приводы. В таких цепях критично, чтобы источник уверенно держал напряжение при динамике потребления и не уходил в защиту от каждого пускового импульса. Поэтому в реальном проекте мы оцениваем связку параметров: запас по мощности, поведение на старте, удержание при провале, тепловой режим и удобство монтажа на DIN-рейку.

Компактный корпус упрощает компоновку: когда в щите стоят ПЛК, клеммники, интерфейсные реле и модуль безопасности, каждый миллиметр по ширине играет роль. При этом важно помнить: плотная установка повышает температуру внутри шкафа, и источник должен быть рассчитан на работу при повышенной окружающей температуре, а не «только на паспорте» при +25 °C.

Широкий вход 85-264 В AC и 90-350 В DC: OMRON S8VK-S03024 для нестабильных сетей

На объектах с длинными вводами, дизель-генератором или слабой подстанцией напряжение и форма сети «гуляют». Широкий диапазон по входу позволяет не закладывать отдельный стабилизатор там, где это избыточно, и снижает риск самопроизвольных перезапусков. Плюс поддержка питания от постоянного тока полезна в гибридных схемах, когда шкаф может питаться от DC-шины или ИБП с постоянным выходом.

Отдельно отмечаем широкий частотный диапазон: встречается питание от преобразователей, нестандартных генераторов, промышленной энергосистемы с гармониками. Чем устойчивее источник к таким условиям, тем меньше «плавающих» отказов, которые сложно ловить в диагностике.

Форсирование мощности до 120%: как S8VK-S03024 помогает пережить пусковые импульсы

В 24 В цепях типовой сценарий - клапан или контактор включается одновременно с несколькими реле, и ток кратковременно выше рабочего. Если источник не умеет отдавать перегрузку, он либо просаживает выход (ПЛК перезагружается), либо уходит в защиту, после чего линия встает полностью. Функция форсирования мощности до 120% дает технологический «люфт» на такие пики без увеличения габаритов и без перехода на заведомо более мощный блок.

Мини-пример из практики: на упаковочной машине при одновременном включении двух клапанов и модуля маркиратора происходили редкие перезапуски контроллера. После замены источника на класс с форсированием перегрузки проблема ушла без переразводки и без добавления буферных емкостей. В подобных случаях важна не просто цифра по току, а именно допустимый режим кратковременной отдачи мощности и корректная работа защиты.

OMRON S8VK-S03024 и провалы сети: запуск и удержание

Поведение при включении и кратковременных провалах - частая причина «мистических» сбоев. Длительность запуска определяет, как быстро 24 В появятся после подачи питания, а время удержания - переживет ли источник короткий провал без падения выхода. В системах с ПЛК, панелью оператора и Ethernet-коммутацией удержание особенно важно: даже краткая просадка может уронить связь или вызвать перезагрузку логики, а восстановление занимает уже секунды и влияет на цикл.

Мы обычно увязываем эти параметры с реальной сетью на объекте и наличием индуктивных нагрузок. Если в цеху часто «щелкают» крупные двигатели или есть сварка, корректная работа источника на провалах и помехах критичнее, чем формальный запас по мощности.

Монтаж на DIN-рейку, IP20 и тепловой режим в реальном щите

S8VK-S03024 рассчитан на стандартную установку на DIN-рейку - это ускоряет сборку шкафов и упрощает обслуживание: замена происходит без демонтажа монтажной панели. Степень защиты IP20 подразумевает установку внутри шкафа/короба, где обеспечены защита от случайного касания и нормальная вентиляция. Важно не зажимать источник между «горячими» компонентами (частотник, тормозной резистор, контакторы) и соблюдать разумные зазоры для конвекции - так мы получаем стабильную работу без тепловых дерейтингов и внеплановых отключений.

Диапазон температуры эксплуатации и допустимая влажность полезны не как справочная строка, а как ориентир для реальных условий: неотапливаемые помещения, наружные шкафы с обогревом, компрессорные, насосные. Чем шире допустимые условия, тем меньше дополнительных мер приходится закладывать в проект (обогрев, усиленная вентиляция, перенос шкафа).

Серия OMRON S8VK-S и требования по приемке: UL, cUL, CE

Когда оборудование уходит на экспорт или работает на площадке с жесткими требованиями службы охраны труда, наличие UL/cUL/CE упрощает приемку и снижает количество вопросов к компонентной базе. Для нас это практический фактор: меньше времени на согласование, меньше рисков «завернуть» шкаф на инспекции.

Если подбираете источник под 24 В цепи управления с динамическими нагрузками и реальными сетевыми провалами, закладывайте OMRON S8VK-S03024 в спецификацию и проверяйте компоновку щита по теплу и пусковым режимам - поможем корректно увязать блок питания с вашей нагрузкой и защитой по входу.
