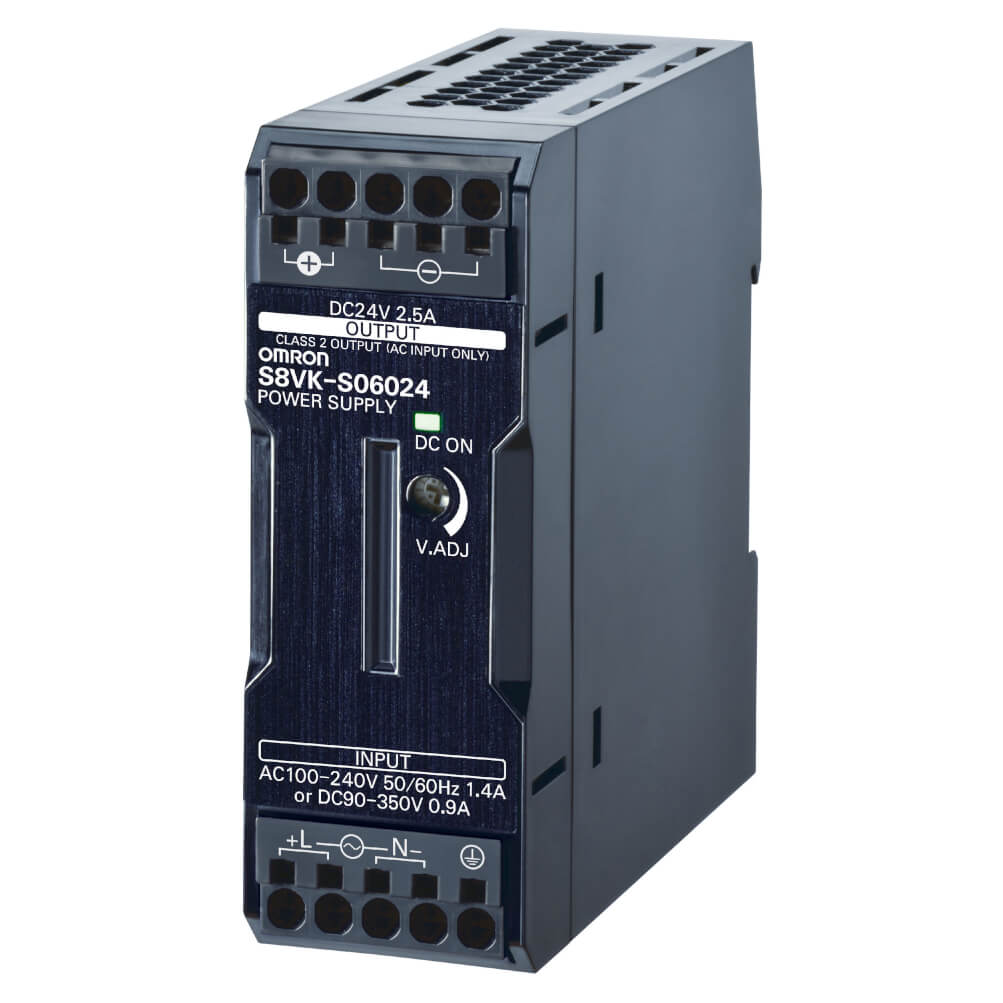

S8VK-S06024 блок питания Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовой машине с 24-вольтовой шиной мы чаще всего ловим две проблемы: просадки при пуске нагрузки (катушки, привода, клапанные острова) и нестабильное питание контроллера при «грязной» сети. Блок питания OMRON S8VK-S06024 из серии S8VK-S как раз про предсказуемую работу в таких режимах - без подбора «с запасом на глаз» и без лишнего тепла в шкафу.
OMRON S8VK-S06024 в 24 В системах управления
Выход 24 В при токе 2.5 А закрывает большинство цепей автоматики: ПЛК, панели оператора, датчики, реле, интерфейсные модули. На практике важно не только «сколько ампер», а как источник ведет себя в переходных процессах. Здесь полезна функция форсирования мощности до 120% - она позволяет пережить кратковременный пик потребления, например, при одновременном включении нескольких электромагнитных клапанов или при зарядке емкостей на входе модулей. Это снижает риск ложных перезапусков ПЛК и ошибок связи на шине.
Еще один эксплуатационный момент - время удержания 20 мс. При кратком провале сети (типично на контакторных включениях в соседних шкафах) блок сохраняет выход, и логика не «сыпется». В реальных проектах это экономит часы отладки: не приходится искать «мистические» перезагрузки, которые проявляются только на объекте.
Диапазон входа 85-264 В AC и 90-350 В DC у S8VK-S06024
Широкий входной диапазон - это не формальность. Мы регулярно ставим питание в цехах, где фактическое напряжение гуляет, а также в системах с питанием от выпрямителей/аккумуляторов. Поддержка как переменного, так и постоянного входа упрощает унификацию: один тип источника можно держать в ЗИП под разные участки. Частотный диапазон 50/60 Гц с расширением до 47-450 Гц полезен для нестандартных вводов и объектов, где питание приходит от преобразовательных установок.
При проектировании вводной защиты учитываем пусковые токи на холодном старте: они кратковременны, но влияют на выбор автоматов и характеристик срабатывания. Если в шкафу несколько источников, правильнее сразу заложить селективность и не экономить на грамотной схеме включения, чем потом ловить «выбивает при включении».
Тепловой режим и КПД 0.89 у OMRON S8VK-S06024
КПД 0.89 при 230 В означает меньше рассеиваемой мощности внутри шкафа. В плотной компоновке на DIN-рейке это напрямую связано с ресурсом электролитов и стабильностью выходного напряжения при высокой температуре. Рабочий диапазон -40…+70 °C дает запас для неотапливаемых помещений и для шкафов без активной вентиляции, но инженерно мы всегда смотрим на тепловой баланс: даже хороший блок не любит, когда его зажимают между «горячими» модулями или закрывают кабель-каналом приток воздуха.
Форм-фактор 32x90x90 мм удобен, когда в шкафу считанные миллиметры на клеммы и коммутацию. Масса 0.21 кг обычно означает меньшую инерционность крепления и меньше нагрузку на рейку в вибронагруженных щитах (например, на транспорте или на мобильных установках), хотя общий расчет механики все равно делаем по месту.
Монтаж на DIN-рейку, IP20 и практическая электробезопасность
S8VK-S06024 рассчитан на установку на DIN-рейку - это стандарт для шкафов управления, где важны скорость обслуживания и повторяемость монтажа. Степень защиты IP20 предполагает установку внутри оболочки: в открытой среде блок не применяем, а в шкафу дополнительно следим за правильной организацией PE, разводкой силовых и сигнальных цепей и дисциплиной маркировки. По влажности 25-85% блок нормально работает в большинстве производственных помещений, но при рисках конденсата закладываем обогрев/вентиляцию или переносим шкаф в более стабильную зону.
Наличие UL, cUL, CE упрощает приемку оборудования и снижает вопросы со стороны службы эксплуатации, особенно на объектах с международными требованиями. Гарантия 3 года - хороший индикатор уверенности производителя, но мы все равно рекомендуем закладывать корректную защиту по входу, нормальную клеммную базу и проверенную схему резервирования, если простой оборудования критичен.
Как мы применяем блок питания OMRON S8VK-S06024 на объекте
Типовой пример: линия упаковки, где на 24 В сидят ПЛК, датчики и клапанный остров. При «холодном» запуске после ночной остановки нагрузка стартует одновременно, и именно в этот момент слабые источники уходят в просадку. С S8VK-S06024 за счет форсирования мощности проще пройти старт без перекоса логики и без «мигания» дискретных входов. Второй сценарий - шкаф удаленной автоматики с питанием от DC-шины после выпрямителя: широкий диапазон по постоянному току снижает требования к стабилизации на верхнем уровне.
Если нужен надежный 24-вольтовый источник для шкафа управления с реальными пусковыми режимами и провалами сети - закладывайте OMRON S8VK-S06024 в спецификацию и согласуем схему ввода/защиты под ваш объект.
- Способ монтажаНа DIN-рейку
- Выходное напряжение24 В
- Номинальный выходной ток2.5 А
- СерияS8VK-S
- СертификатыUL, cUL, CE
- Диапазон входного напряжения (переменный ток)85–264 В
- Диапазон входного напряжения (постоянный ток)90–350 В
- КПД (при 230 В переменного тока)0.89
- Номинальный входной ток (при 115 В)1.1 А
- Пусковой ток (холодный старт при 25 °C, 115 В)16 А
- Пусковой ток (холодный старт при 25 °C, 230 В)32 А
- Время запуска (при 115 В)1000 мс
- Время удержания (при 115 В)20 мс
- Диапазон влажности25–85 %
- Гарантийный срок3 года
- Функция форсирования мощностиДо 120 %
- Вес0.21 кг
- Рабочая температура-40…+70 °c
- Размеры (ШхВхГ)32Х90Х90 мм
- Степень защитыIP20
- Частота входного напряжения50/60 (47–450) Гц
