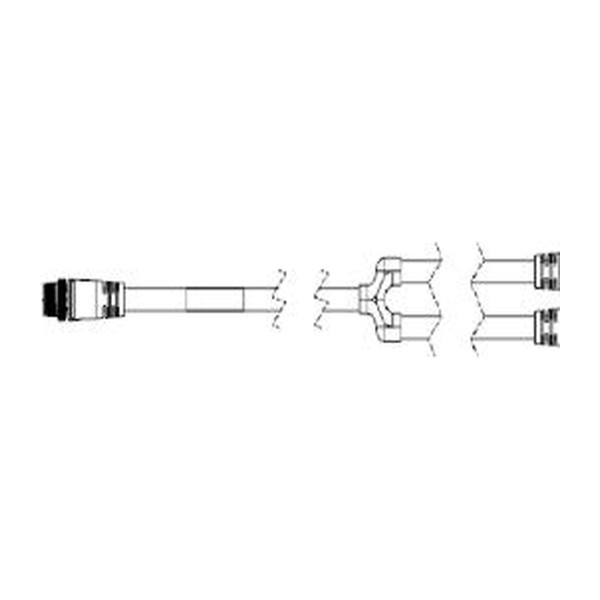

V430-W8-5M кабель для считывателя кодов Omron

Когда на линии стоит считыватель кодов, проблемы чаще всего не в оптике и не в настройках, а в подключении. На практике мы регулярно видим два типовых сценария: кабель переламывается на вводе в корпус из-за постоянных изгибов, либо возникают плавающие отказы по питанию и обмену из-за неподходящей распиновки и паразитных наводок. Для таких задач и берут интерфейсный кабель V430-W8-5M - он рассчитан на реальную эксплуатацию в шкафу управления и на подвижных участках оборудования, где важна гибкость и стабильность контакта.

OMRON V430-W8-5M в составе узла считывания

В типовом узле маркировки мы подключаем считыватель к контроллеру или промышленному ПК и одновременно заводим сигналы готовности/ошибки в дискретные цепи. Здесь критично, чтобы один аксессуар закрывал несколько контуров: питание, дискретные входы/выходы и интерфейс связи. V430-W8-5M именно под такую компоновку и подходит - кабель работает как связующее звено между считывателем и системой управления, без кустарных переходников и без риска перепутать назначение жил.

Мини-пример из цеха: на конвейере с печатью и верификацией DataMatrix считыватель выдает сигнал Good/NoGood на дискретные входы ПЛК, а статистику и диагностику мы снимаем по последовательному интерфейсу. При параллельной прокладке с силовыми трассами важно, чтобы соединение не ловило помехи и не теряло контакт на вибрации. Правильно подобранный интерфейсный кабель снижает вероятность ложных срабатываний по дискретике и обрывов сессии обмена.

V430-W8-5M кабель для считывателя кодов OMRON: почему важна высокая гибкость

Высокая гибкость - это не про удобство монтажа как таковое, а про ресурс. На машинах с регулировкой головки, поворотными кронштейнами или с регулярным обслуживанием оператором кабель живет в режиме повторяющихся изгибов. Жесткая оболочка и неподходящая конструкция быстро приводят к усталостному излому проводников у разъема или в зоне крепления стяжками. Гибкое исполнение уменьшает механические напряжения, лучше переносит малые радиусы и не так критично к тому, как монтажник уложил трассу в лотке или гофре.

Для нас, как для интегратора, гибкость еще и про скорость пусконаладки: кабель проще уложить в шкафу, аккуратно вывести на дверь, не создавая усилий на разъеме. Меньше натяга - меньше микроподвижек контакта, а значит стабильнее питание и обмен на интерфейсах, особенно в условиях вибрации.

Практика подключения: RS-232C и USB без лишних адаптеров

В полевых условиях встречаются разные архитектуры. На старых линиях считыватель часто заводят в контроллер через RS-232C: там все прозрачно - фиксированная скорость, предсказуемая диагностика, минимум драйверов. На новых проектах инженеры предпочитают USB, особенно если обработка идет на промышленном ПК или панельном компьютере и нужно быстро поднять обмен, обновления и сервис. Когда кабель изначально предназначен для этих интерфейсов, мы избегаем цепочки переходников, где каждый дополнительный разъем - потенциальная точка отказа и источник люфта.

Отдельно отметим дискретные входы/выходы. В реальной автоматизации аппаратные сигналы остаются самым надежным способом синхронизации: триггер на считывание, подтверждение результата, блокировка на брак. Нормально, когда эти цепи идут рядом с линиями связи и питания в одном корректно спроектированном подключении. В итоге оператор видит понятную индикацию на ПЛК, а инженер получает воспроизводимую логику без сложной отладки софта.

Длина 5 м как компромисс между монтажом и помехоустойчивостью

Пятиметровая длина удобна для большинства компоновок: от стойки со считывателем до шкафа управления или до ПК обычно получается уложиться без натяга и без бухт, которые потом приходится прятать в лотке. В эксплуатации это важно: избыточная петля работает как пружина, цепляется при обслуживании, а плотная укладка нарушает минимальные радиусы изгиба. С другой стороны, чрезмерно длинные линии сложнее защитить от индустриальных наводок и просадок по питанию. Поэтому 5 м - практичный баланс, который упрощает трассировку и дисциплинирует монтаж.

Что учитываем при монтаже

• Не делаем тугих стяжек у разъемов - фиксируем с разгрузкой натяжения, чтобы вибрация не передавалась на контактную группу.
• Разносим по трассе силовые и сигнальные цепи, а при неизбежном пересечении выполняем его под прямым углом.
• Закладываем запас по длине только там, где есть подвижная часть, и формируем плавную петлю без острых перегибов.

Если нужно надежно подключить считыватель в промышленной среде и не возвращаться к плавающим обрывам связи и дискретики, ставьте V430-W8-5M и закладывайте монтаж по нормальной инженерной практике. Передавайте нам схему узла - подберем корректную обвязку и проверим совместимость по интерфейсам.
