Датчик фотоэлектрический WL100L-F1131S04

Как WL100L-F1131S04 ведет себя на линии

В типовой задаче - контроль наличия детали на подаче, счет заготовок на транспортере или фиксация положения лотка в накопителе - фотоэлектрический датчик должен отрабатывать предсказуемо: без "дрожания" выхода на границе, без ложных срабатываний от бликов и с нормальной повторяемостью при смене операторов и партий материала. SICK WL100L-F1131S04 как раз про такую прикладную стабильность. Мы ставим его там, где нужно компактно закрыть точку контроля в диапазоне порядка 80 мм и получить понятный дискретный сигнал в ПЛК без лишней экзотики по подключению.

SICK WL100L-F1131S04 и логика СВЕТЛО/ТЕМНО в реальной автоматизации

Переключение по режимам СВЕТЛО/ТЕМНО - не "галочка" в паспорте, а удобный инструмент при вводе в эксплуатацию. На практике это позволяет согласовать логику сигнала с технологией без переделки схемы или инверсий в программе. Пример: на узле упаковки нужно считать появление коробки, но при остановке линии коробка может оставаться в зоне контроля. В одном проекте удобнее, чтобы выход держался активным при наличии объекта (прямая логика), в другом - чтобы активным был "свободный луч" для диагностики затора. Возможность быстро выбрать режим упрощает и пусконаладку, и последующую поддержку, особенно когда у клиента несколько однотипных линий, а стандарт на дискретные входы отличается.

Расстояние срабатывания 80 мм - почему это важно

Диапазон порядка 80 мм хорошо ложится на задачи в ограниченном пространстве: станки, конвейерные боковины, направляющие, карманы, подающие желоба. Мы ценим такие датчики за то, что их можно поставить близко к зоне контроля, не городя кронштейны "в вынос" и не создавая лишних точек вибрации. Чем короче и жестче механика крепления, тем меньше увод по юстировке при динамике оборудования. В эксплуатации это выливается в меньшее число "плавающих" отказов, когда датчик вроде исправен, но на высоких скоростях начинает ловить паразитные отражения или перескакивать на соседние объекты.

Мини-пример: контроль наличия крышки на лотке после пресс-операции. При расстоянии около 80 мм удается расположить датчик так, чтобы в поле зрения попадала только целевая зона, а не бликующие элементы рамы. Это снижает риск ложных срабатываний при смене цвета пластика или при появлении легкого налета на поверхности.

Питание 10-30 V DC и совместимость с промышленными шкафами

Широкий допуск по питанию - практичная вещь для реальных шкафов автоматики, где на 24 В линии могут быть просадки при пуске пневмоостровов, включении соленоидов или при длинных трассах. Мы не раз видели ситуации, когда датчики с узким диапазоном начинали "моргать" по выходу в момент коммутаций и создавали фантомные импульсы на входах ПЛК. Здесь диапазон 10-30 V DC дает запас по устойчивости: проще проходить пуск, проще диагностировать питание, меньше зависимость от качества конкретного блока питания и распределения 0V по машине.

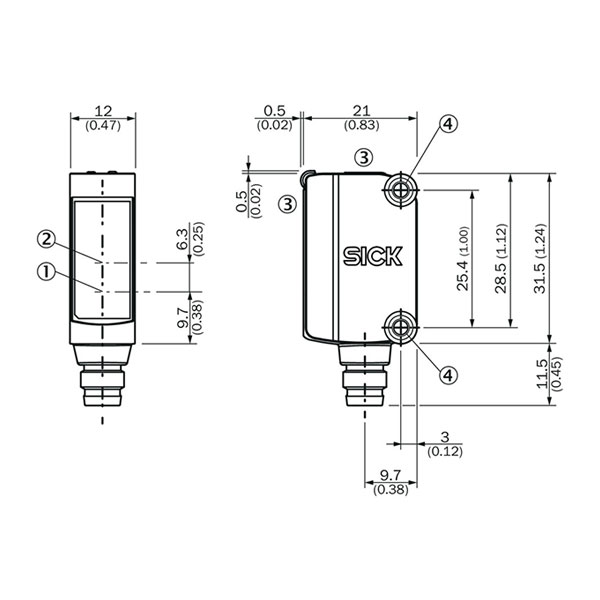

Прямоугольный корпус WL100L-F1131S04 - механика и монтаж

Прямоугольная форма корпуса удобна для серийной интеграции: датчик проще ориентировать относительно направляющих и базовых плоскостей, легче повторять монтаж от машины к машине. В отличие от цилиндрических исполнений, здесь обычно меньше "крутильной свободы" при затяжке крепежа - выставили грань по плоскости, зафиксировали, и геометрия сохраняется. Для сервисной службы это означает меньше времени на восстановление после замены: снял, поставил, попал в зону.

Подключение: кабель с разъемом M12, 4-конт. - сервис без лишних простоев

Комбинация "кабель + M12 (4 контакта)" удобна в эксплуатации, когда важно быстро менять узлы и минимизировать ошибки при подключении. На линии с регулярной мойкой, вибрацией или частыми переналадками разъемная коммутация выигрывает у жесткой распайки в коробках: меньше шанс перепутать жилы, проще держать на складе типовые ответные части, проще отрабатывать аварийную замену "по месту". Мы обычно закладываем M12 в проекты, где есть требования к модульности и где обслуживающий персонал меняется - разъем дисциплинирует, а диагностика по цепи питания/сигнала делается быстрее.

Что учитываем при применении SICK WL100L-F1131S04

• Стабильность работы на отражающих и темных материалах всегда проверяем по месту: при необходимости корректируем угол установки, чтобы уйти от бликов и паразитных отражений.
• Для быстродвижущихся объектов держим жесткую механику крепления и нормальную прокладку кабеля, чтобы исключить микросмещения и наводки.
• Логику СВЕТЛО/ТЕМНО выбираем под сценарий диагностики - так проще ловить обрывы, загрязнение и нештатные остановки.

Если нужен предсказуемый дискретный контроль на малой дистанции и понятная интеграция в 24-вольтовую автоматику, закладывайте SICK WL100L-F1131S04 в спецификацию и согласуем схему включения под ваш ПЛК и условия линии.
