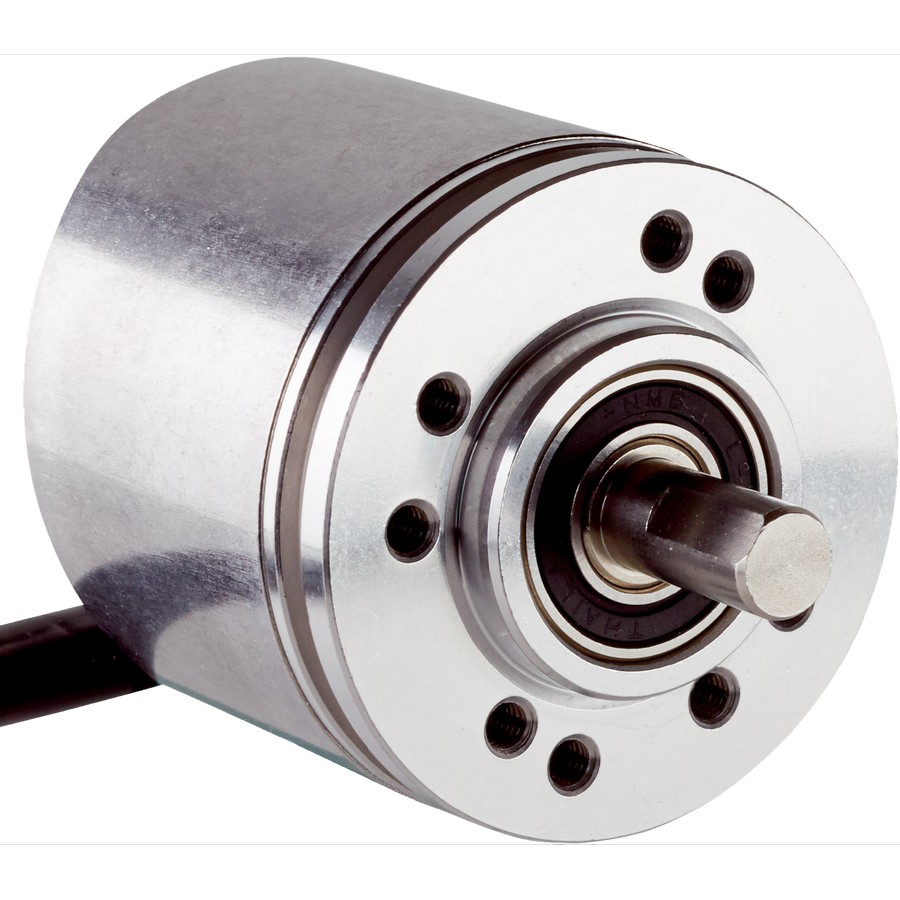

Инкрементальный энкодер SICK DBS36E-S3EK02000, диаметр 6 мм, разрешение 2000 имп/об
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда нужен «честный» инкремент без сюрпризов по сигналу
Типовая ситуация в цехе: привод крутит рольганг или дозатор, ПЛК должен держать скорость, а оператор жалуется на «плавающий» метроном — то пересчёт, то рывки. В 70% случаев причина не в ПИД-регуляторе, а в датчике обратной связи и его электрике: слабый выход, наводки, плохая механика на валу. Инкрементальный энкодер SICK DBS36E-S3EK02000 из серии DBS36 Core как раз закрывает эти практические болевые точки: стабильная механика, промышленный уровень сигналов HTL push-pull и адекватная стойкость к вибрациям/ударам.
Разрешение 2000 имп/об и почему это не «просто цифра»
2000 имп/об — рабочий компромисс между точностью и пропускной способностью входов ПЛК/счётчиков. Для примера: на валу Ø100 мм (ленточный привод/ролик) один оборот — ~314 мм. При 2000 имп/об получаем ~0,157 мм на импульс (без учёта квадратуры). Этого обычно достаточно для позиционирования на упаковке, контроля длины, резки по метке с коррекцией. При этом частота не улетает в космос: заявлено ≤30 кГц, а значит при высоких оборотах вы заранее понимаете пределы по входам и кабельной линии.
Скорость: 6000 об/мин в работе, 8000 об/мин максимум
DBS36E рассчитан на рабочую скорость 6000 об/мин и предельную 8000 об/мин. Это важнее, чем кажется: на быстрых шпинделях и центрифугах дешёвые энкодеры начинают «сыпать» импульсами из‑за механических биений и перегрева подшипникового узла. Здесь диапазон температур -20…+85 °C позволяет ставить датчик рядом с двигателем или редуктором без отдельного «теплового домика», а хранение до -40…+100 °C упрощает склад и логистику.
Выход HTL push-pull 7…30 V: совместимость с полем и стойкость к помехам
Интерфейс: HTL, push-pull, питание 7…30 V. На практике это означает нормальную работу с дискретными высокоскоростными входами 24 В, счётчиками, частотниками, сервоконтроллерами, где нужен «жёсткий» уровень и уверенное переключение. Push-pull удобен тем, что линия активно тянется и вверх, и вниз — меньше зависимость от подтяжек, проще бороться с наводками на длинном кабеле. Ток нагрузки ≤30 мА — типовое значение для входов автоматики; если вы вешаете энкодер на нестандартный интерфейсный модуль, это надо учитывать, чтобы не перегрузить выходной каскад.
Кабель 8 жил, 1.5 м: меньше промежуточных разъёмов — меньше отказов
Подключение выполнено кабелем на 8 жил, длина 1.5 м. В реальной эксплуатации это часто надёжнее, чем «красивые» разъёмы в зоне вибраций и эмульсий: меньше переходных сопротивлений, меньше проблем с неплотной фиксацией, меньше окисления контактов. 8 жил обычно достаточно, чтобы корректно развести питание, 0V, каналы A/B (и их инверсии) и, при необходимости, нулевую метку. Для монтажа в шкафу остаётся нормальный запас до клеммника/разъёма, не нужно наращивать провод «скрутками».
Механика: сплошной вал Ø6 мм, торцевой фланец, нержавеющая сталь
Исполнение — сплошной вал 6 мм, торцевой фланец 6 mm x 12 mm. Вал из нержавеющей стали — плюс к ресурсу в условиях влажности, аэрозолей, частой мойки оборудования. Корпус алюминиевый: нормальный теплоотвод и жёсткость при умеренной массе. По нагрузкам: радиальная 40 Н, осевая 20 Н. Это не повод «тащить» энкодер ремнём или ставить его как опору, но хороший ориентир, что при корректной муфте и соосности датчик спокойно переживёт типовые монтажные огрехи без мгновенного убийства подшипников.
Вибрации, удары, влажность: пригодность для реального производства
Виброустойчивость 20 g в диапазоне 10–2000 Hz и ударопрочность 100 g по EN 60068-2-27 — характеристики, которые особенно ценятся на прессах, линиях с редукторами, дробилках, на транспортёрах с «жёсткой» рамой. При таких условиях проблема обычно не в том, что энкодер «сломается», а в том, что начнутся паразитные срывы счета из‑за микроперемещений и ослабления крепежа. Здесь комбинация фланцевого монтажа и промышленной механики серии DBS36 Core заметно снижает риск.
Степень защиты IP65 и допустимая влажность до 90% позволяют ставить энкодер в стандартной зоне оборудования без отдельного кожуха, если нет прямого высокого давления воды. Для пищевки/моек под керхер всё равно нужен грамотный монтаж и ориентация кабельного ввода, но в обычной «влажной» среде IP65 отрабатывает ожидаемо.
Куда ставят DBS36E на практике
1) Контроль скорости конвейера и поддержание синхронизации нескольких осей (A/B каналы на модуль быстрого счёта ПЛК).
2) Резка по длине: энкодер на приводной вал + датчик метки, где 2000 имп/об дают адекватную дискретность без перегруза по частоте.
3) Обратная связь на частотник в режиме поддержания скорости: HTL 24 В часто «заходит» без дополнительных преобразователей уровней.
Если нужен инкрементальный энкодер Ø6 мм с 2000 имп/об, HTL push-pull 7…30 V и нормальной стойкостью к вибрациям, берите SICK DBS36E-S3EK02000 и закладывайте его в проект — с правильной муфтой и экраном кабеля он отрабатывает ресурс без «плавающих» импульсов.
Запросите схему подключения под ваш ПЛК/привод и согласуйте посадочные размеры фланца — подберём корректный вариант монтажа без переделок.
- Разрешение2000 имп/об
- Влажностьдо 90%
- Температура хранения-40...+100 °C
- СерияDBS36 Core
- Вид подключенияКабель. 8 жил. универсальный. 1.5 m
- Диаметр вала6 мм
- Материал корпусаАлюминий
- Материал валаНержавеющая сталь
- Механическое исполнениеСплошной вал Торцевой фланец 6 mm x 12 mm
- Напряжение питания7 V ... 30 V
- Рабочая температура-20...+85 °c
- Степень защитыIP65
- Ток нагрузки≤30 mA
- Интерфейс выхода7 V ... 30 V. HTL. Push pull
- Макс. частота≤30 кГц
- Макс. скорость8000 об/мин
- Рабочая скорость6000 об/мин
- Радиальная нагрузка40 Н
- Осевая нагрузка20 Н
- Ударопрочность100 g (EN 60068-2-27)
- Виброустойчивость20 g. 10-2000 Hz
- Тип энкодераИнкрементальный
