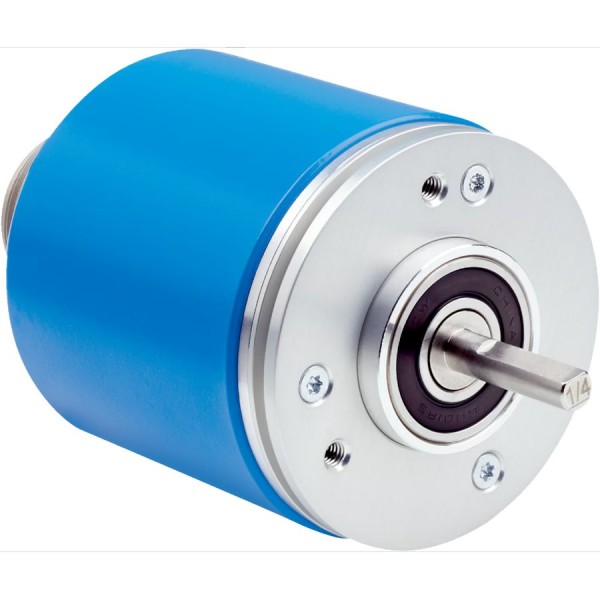

Инкрементальный энкодер SICK DFS21A-KCBAZ000S01

Когда нужен энкодер, который не «поплывёт» на реальном оборудовании

На стенде любой инкрементальный энкодер считает импульсы. Проблемы начинаются в цеху: вибрация от редуктора, периодические удары на позиционере, мойка оборудования, перепады температуры при остановках зимой и разогреве летом. SICK DFS21A-KCBAZ000S01 из серии DFS2x как раз рассчитан на такие условия — не по паспорту, а по совокупности конструктивных и эксплуатационных параметров.

Инкрементальная схема — для динамики, синхронизации и контроля скорости

Это инкрементальный энкодер: он формирует последовательность импульсов, удобную для задач, где важны скорость, направление и относительное перемещение. Типовые сценарии — синхронизация приводов на конвейере, контроль оборотов шпинделя, слежение за подачей материала, измерение длины через мерный ролик. В таких применениях инкременталка выигрывает простотой интеграции: входы HSC PLC, быстрые счётчики модулей ввода, интерфейсы серводрайвов — всё это обычно «умеет» инкрементальный сигнал без дополнительной математики и протоколов.

Практический пример: на линии резки по метке энкодер ставят на вал протяжки. Пока скорость стабильна — рез «держит» длину. Как только начинается проскальзывание или износ муфты, на графике скорости/ускорения это видно сразу. Здесь важна не абстрактная точность, а повторяемость и стабильность сигнала при механических возмущениях.

6000 об/мин — не цифра для галочки, а запас по механике и сигналу

Рабочая и максимальная скорость заявлены 6000 об/мин. Это означает, что узел вала/подшипников и формирователь сигнала рассчитаны на длительную работу в динамике, а не только на кратковременные пики. На высоких оборотах у слабых моделей проявляются типовые симптомы: рост биения, пропуски импульсов на фронтах, паразитные дрожания при вибрации. В DFS21A запас по скорости полезен даже если ваш привод ходит 1500–3000 об/мин: вы получаете устойчивую работу при разгонах/торможениях и меньше требований к «идеальности» механической части.

Устойчивость к вибрации и ударам — то, что спасает от плавающих отказов

Виброустойчивость 30 g в диапазоне 10–2000 Hz по EN 60068-2-6 и ударопрочность 100 g, 11 ms по EN 60068-2-27 — это не про «выживет ли корпус», а про сохранение геометрии и стабильности считывания. На прессах, упаковщиках, транспортёрах с жесткими редукторами чаще встречаются не тотальные поломки, а плавающие сбои: то счётчик пропустит импульс, то появятся ложные фронты, то начнёт «гулять» нулевая точка из-за микросмещения. Высокие показатели по вибрации/удару снижают вероятность именно таких трудноуловимых дефектов, которые выливаются в простои и поиски «помех в шкафу».

Корпус и вал: алюминий + нержавейка — нормальная инженерная комбинация

Корпус выполнен из алюминия — это адекватный компромисс между теплопроводностью, массой и механической жёсткостью. На практике алюминий лучше отводит тепло от электроники и меньше нагружает крепление, что особенно заметно на тонких кронштейнах и подвижных осях.

Вал — нержавеющая сталь 1.4305. Для эксплуатации это важно по двум причинам. Первая — коррозионная стойкость при влажной среде и периодических промывках: вал не «прихватывает» посадку, не зацветает под муфтой, не делает сюрпризы при обслуживании. Вторая — стабильность размеров и поверхности при длительной работе, что уменьшает риск люфта в соединении и продлевает ресурс муфт/втулок.

IP65 по валу и IP67 по корпусу — реальная защита, если монтаж сделан правильно

Степень защиты: IP65 (вал) и IP67 (корпус). Важно понимать нюанс: зона вала всегда самая уязвимая — там уплотнение и динамика. IP65 по валу обычно достаточно для пыли и направленных брызг, если исключить прямую струю высокого давления в уплотнение и правильно подобрать муфту без перекоса. Корпус IP67 выдерживает кратковременное погружение и уверенно переносит влажную уборку и конденсат. Для моечных зон и пищевки это не «разрешение на керхер в упор», а гарантия того, что случайные переливы и мокрый режим не приведут к деградации электроники.

Дополнительно указана влажность до 90% — полезная характеристика для складов, холодных цехов и установок с частыми остановками, где выпадает конденсат.

Температурный диапазон — для открытых площадок и неотапливаемых помещений

Рабочая температура -30…+85 °C и хранение -40…+100 °C закрывают типовые промышленные сценарии: уличные привода под навесом, ворота/подъёмники, северные склады, а также горячие зоны рядом с приводами и печами (при корректном удалении от источника тепла). На практике это снижает зависимость от обогрева шкафов и уменьшает риск дрейфа параметров при «замерзании» датчика на простой.

Энергопотребление и нагрузка на питание

Номинальная мощность ≤0,7 Вт — это небольшой расход по питанию, что упрощает разводку 24 В в распределённых системах и уменьшает нагрев внутри гермобоксов. На длинных линиях питания это также даёт больше запаса по падению напряжения и снижает вероятность нестабильной работы при просадках.

Что учитывать при внедрении

Чтобы энкодер отрабатывал паспорт, критичны три вещи: соосность при установке, правильный выбор муфты (лучше компенсирующей небольшие несоосности) и грамотная прокладка сигнального кабеля вдали от силовых линий ПЧ. В реальных проектах большинство «проблем энкодера» оказываются проблемами механики и EMC, а не самого датчика.

Если нужен инкрементальный энкодер под высокую динамику, вибрации, влажность и широкий температурный диапазон — закладывайте SICK DFS21A-KCBAZ000S01 в спецификацию и проверяйте совместимость по посадке и входам счёта вашего ПЛК/привода.

Запросите подбор и схему подключения под ваш контроллер и механику узла — лучше согласовать это до закупки.
