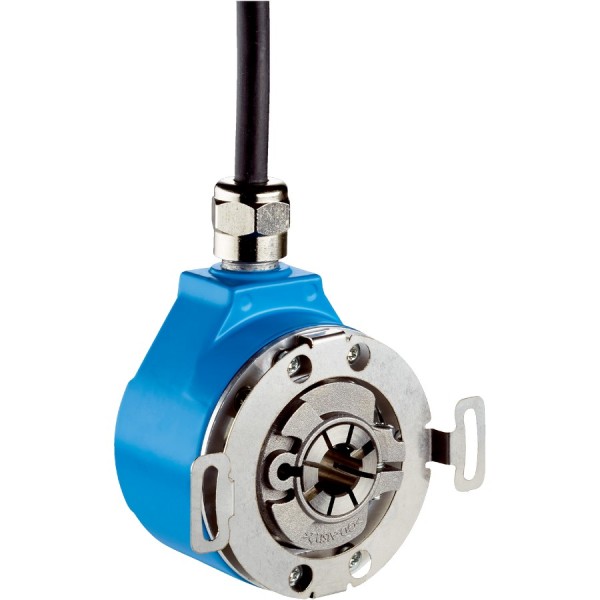

Инкрементальный энкодер SICK DFS21A-KFC2C002048

Когда счет импульсов важнее «красивых» паспортов

В реальной автоматизации инкрементальный энкодер обычно вспоминают не при пусконаладке, а когда линия начинает «плавать» по меткам: резчик уходит на пару миллиметров, конвейер дергает, привод ловит ошибку по рассинхронизации. Чаще всего причина прозаичная — нестабильный сигнал на высоких оборотах, плохой разъем, влага в корпусе или механический люфт посадки. SICK DFS21A-KFC2C002048 из серии DFS2x как раз про то, чтобы эти сценарии не случались: он рассчитан на жесткую эксплуатацию и нормальную интеграцию в промышленный шкаф без танцев с экранами и согласованием уровней.

Сигнал и электроника: что дает TTL/RS‑422 на 8…30 V

Выходной интерфейс заявлен как TTL, RS‑422 при питании 8…30 V. На практике это означает две вещи. Во‑первых, энкодер спокойно садится на типовую 24‑вольтовую автоматику без отдельного стабилизатора и без риска «просадок» на длинных трассах. Во‑вторых, RS‑422 — это дифференциальные линии A/A¯, B/B¯ (и часто Z/Z¯), которые нормально держат помехи от частотника, сварки и силовых шин.

Максимальная частота 820 кГц важна не «для галочки». При разрешении 2048 имп/об и скорости до 6000 об/мин получаем частоту порядка 204,8 кГц на канал (2048×6000/60). Запас по 820 кГц дает уверенную работу даже с учетом кратных фронтов, интерполяции в приводе и дребезга механики. Это как раз тот случай, когда запас по частоте превращается в стабильный счет импульсов на реальной машине, а не в лабораторной схеме.

Механика: сквозной полый вал и материалы без сюрпризов

Исполнение — сквозной полый вал под 1/2" (по факту 12,7 мм). Такой формат удобен, когда нужно сесть на уже существующий вал без муфт и без выноса подшипников: меньше деталей, меньше биения, быстрее монтаж. Важный момент: при полом валу качество посадки и соосность критичны — энкодер не «прощающий». Но если вал нормальный и зажим/стопор выполнены правильно, получаете надежную механику и минимальный радиальный габарит.

Вал из нержавеющей стали 1.4305 — практичное решение для производственных помещений с моющими средствами, влажным воздухом и периодической конденсацией. Корпус алюминиевый — легкий, хорошо отводит тепло и не превращает энкодер в «термос». Для узлов, где рядом стоит мотор/редуктор и температура гуляет, это заметно по стабильности работы электроники.

Защита от среды: IP65 по валу и IP67 по корпусу

Раздельная степень защиты — не редкость, но многие недооценивают. IP67 по корпусу означает, что разъемная часть и корпус выдерживают пыль и кратковременное погружение. А вот по валу IP65 — это защита от струй, но без фанатизма: при прямой мойке «Керхером» в упор лучше предусмотреть экран/кожух и корректный дренаж. Влажность до 90% закрывает типичный цех, холодильные зоны и упаковку, где конденсат бывает чаще, чем хотелось бы.

Устойчивость к вибрациям и ударам: цифры, которые реально работают

Виброустойчивость 30 g в диапазоне 10–2000 Hz (EN 60068‑2‑6) и ударопрочность 100 g, 11 ms (EN 60068‑2‑27) — это именно про эксплуатацию на станках, вибропитателях, конвейерных рамах и мобильной технике, где «гуляет» металлоконструкция. По опыту: если энкодер стоит на узле с постоянной микровибрацией, слабое место обычно не оптика, а разъем и пайка/контакт. Здесь применен M12, 8‑контактный, радиальный разъем — он лучше держит механику кабеля, особенно когда трасса уходит в кабель‑канал под углом и нет места для прямого вывода.

Температуры и энергопотребление: без перегрева и без капризов зимой

Рабочий диапазон −30…+85 °C закрывает большинство задач: от холодных складов и уличных механизмов до горячих зон рядом с приводами. Хранение −40…+100 °C полезно, если оборудование едет в контейнере или стоит на неотапливаемом складе. Потребление до 0,7 Вт — невысокое; энкодер не греет сам себя и не требует «переосмысления» питания в шкафу, что особенно приятно на распределенных системах с десятками датчиков.

Мини-примеры, где DFS21A-KFC2C002048 закрывает типовые боли

Сервоось на упаковке: 2048 имп/об достаточно для точного позиционирования по длине пленки, а RS‑422 помогает не ловить ложные импульсы от рядом стоящего частотника транспортера.

Линия резки/маркировки: при 6000 об/мин и частотном запасе по выходу вы не упираетесь в ограничение энкодера, когда разгон/торможение короткие и фронты «плотные».

Конвейер в моечной зоне: IP67 по корпусу и нержавеющий вал переживают влажность и обслуживание, при условии нормального ввода кабеля и отсутствия прямой струи в область вала.

Что важно учесть при монтаже

Для полого вала критичны: чистая посадка без задиров, контроль соосности и корректная фиксация. По электрической части — используйте экранированный кабель под RS‑422, разводите силовые и сигнальные трассы, а экран заземляйте по правилам вашей системы (обычно — с одной стороны в шкафу, если нет требований по EMC‑контролю на обеих сторонах).

Если нужен энкодер под 24 V, с дифференциальным выходом, нормальной механикой под сквозной полый вал и устойчивостью к вибрациям — закладывайте SICK DFS21A-KFC2C002048 в проект и подберите к нему правильный M12‑кабель и крепеж под ваш вал.
