На практике панель оператора выбирают не по диагонали, а по тому, как она переживает реальную смену: дрожит шкаф, операторы работают в перчатках, питание 24 В проседает при пуске двигателей, а технолог просит тренды и понятные аварии. NB10W-TW01B сенсорная панель оператора OMRON из серии NB как раз про это - про устойчивую HMI для типовых станков и линий, где важны предсказуемость связи, читаемый интерфейс и нормальная сервисная поддержка проекта.
Как NB10W-TW01B OMRON ведет себя в цехе
Фронтальная часть с IP65 при корректной установке в вырез панели защищает от пыли и струй при мойке. Для нас это ключевое: на пищевых и упаковочных участках часто чистят шкафы и пульты, и если уплотнение посажено правильно, панель не начинает ловить фантомные нажатия из-за влаги. Резистивный сенсор здесь уместен - он нормально отрабатывает касание через тонкие перчатки и терпит неидеальные условия, где емкостной экран начинает капризничать.
По механике устройство рассчитано на вибрации и ударные воздействия, что важно для шкафов на станине или рядом с виброоборудованием. Мы в проектах по дозаторам и транспортерам регулярно видим, что слабые HMI отваливаются по разъемам или уходят в перезагрузку. Здесь производитель изначально закладывает стойкость по частотному диапазону и направлениям, поэтому панель ведет себя стабильнее при той же культуре монтажа.
Интерфейсы связи и зачем тут сразу несколько портов

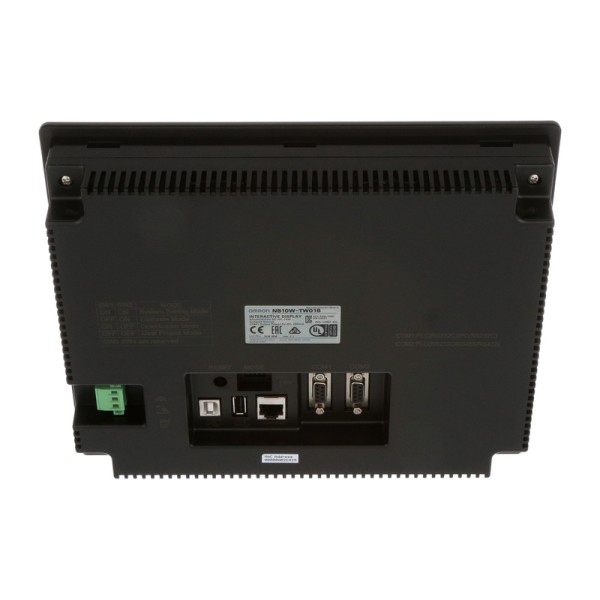

В NB10W-TW01B предусмотрены Ethernet 10/100Base-T и последовательные интерфейсы (RS-232C, а также RS-422A/485 на комбинированном порту с взаимоисключающим выбором режима). На бумаге это выглядит как перечисление, а в эксплуатации дает гибкость по топологии шкафа и модернизациям.
- Ethernet используем, когда нужно подключить панель к сети участка: обмен с PLC, доступ инженера через сетевые инструменты, быстрая загрузка проекта. При грамотной сегментации сети снижается время простоя при обслуживании.
- RS-485 удобен для длинных линий по месту до 500 м: например, когда контроллер в одном шкафу, а панель вынесена на пост оператора, и тянуть витую пару проще, чем строить сеть. Плюс RS-485 часто спасает при наличии старых преобразователей частоты или счетчиков с Modbus RTU.
- Наличие RS-232C полезно для точечных подключений к оборудованию со старым интерфейсом: весовые терминалы, принтеры этикеток, простые контроллеры, сервисные устройства.
Отдельно отмечаем USB Host: в реальной эксплуатации это быстрый способ выгрузить/загрузить данные, обновить файлы, подключить носитель для сервисных задач. Когда линия стоит, каждая минута важна, и возможность обслужить HMI без разборки сетевой инфраструктуры дает выигрыш.
OMRON NB10W-TW01B и работа с проектом в NB-Designer
Панель поддерживает офлайн- и онлайн-симуляцию в среде NB-Designer. Для инженера это не косметика: на этапе пусконаладки мы проверяем навигацию, обработку условий доступа и логику отображения до выхода на объект. Встроенные макросы (вычисления, сравнения, циклы) позволяют закрывать мелкую математику на стороне HMI, не трогая PLC, когда это оправдано. Типовой пример - пересчет единиц, фильтрация отображаемого значения, условное форматирование.
Важный момент по эксплуатационной безопасности - многоуровневые права и пароли. Мы обычно делим доступ минимум на оператора и наладчика: оператор видит тренды и квитирует аварии, наладчик получает доступ к уставкам и сервисным экранам. Это снижает риск случайного изменения параметров при смене персонала и помогает дисциплинировать обслуживание.
Мониторинг аварий реализован не только по битам, но и по словам, с приоритетами и всплывающими сообщениями. В реальной диагностике это означает, что можно выводить не просто АВАРИЯ, а конкретную причину с подсказкой действий: например, Перегруз насоса - проверьте фильтр, и сразу дать кнопку перехода на экран агрегата.
Отображение, тренды и ресурс: что реально влияет на обслуживание

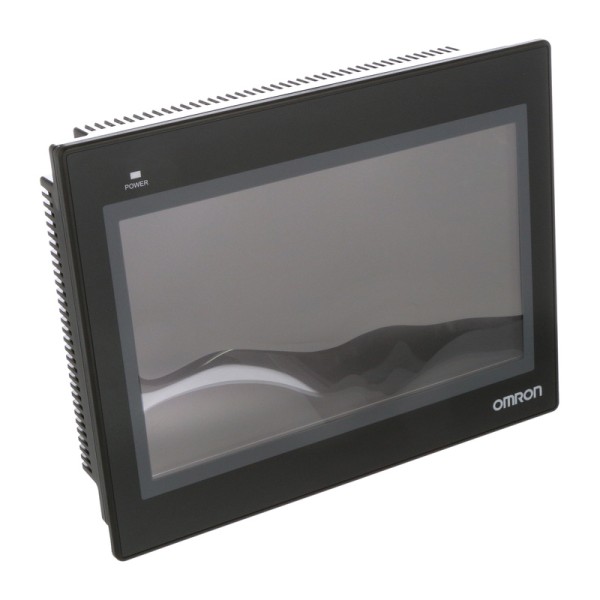

Экран 10,1 дюйма на TFT LCD с нормальной цветностью дает читаемую мнемосхему без избыточной мелкоты. Для нас важно, что поддерживаются текущие и исторические тренды: это базовый инструмент, чтобы отличить разовую помеху от устойчивого дрейфа. Пример: по истории давления видно, что клапан начал подклинивать - колебания растут, и можно запланировать обслуживание до аварийного останова.
Ресурс подсветки порядка 50000 часов при типовых условиях и ресурс сенсорной панели в районе миллиона нажатий - это ориентиры для планирования ЗИП. Мы обычно привязываем замену или профилактический осмотр к реальному циклу работы: если пост оператора активно используется на упаковке в три смены, подсветка вырабатывается быстрее из-за температуры в шкафу и постоянной яркости. Хорошо, что панель работает в диапазоне 0…+50 °C, но в плотных шкафах мы все равно рекомендуем тепловой расчет и вентиляцию.
Интеграция в шкаф и питание 24 В DC
Питание от 24 В DC с допуском по напряжению важно не в теории, а при пусковых токах и провалах на длинных линиях питания. Мы всегда закладываем нормальный источник питания, проверяем падение напряжения на клеммах панели и разводим питание и силовые цепи с учетом помех. Панель имеет заявленную импульсную помехоустойчивость по IEC 61000-4-4, но правильная прокладка кабелей и заземление экрана Ethernet/RS-485 все равно критичны для стабильной связи.
Если нужна рабочая HMI для станка, дозатора, упаковочной линии или модернизации старого узла с последовательными интерфейсами, NB10W-TW01B сенсорная панель оператора OMRON закрывает задачу без усложнений по эксплуатации и сервису.
Запросите у нас подбор по протоколу вашего PLC и схеме подключения - проверим совместимость, версию системного ПО под VNC/FTP и сразу заложим корректную архитектуру проекта.
- Потребляемая мощность14 Вт
- Влажность10…90 без конденсации
- Температура хранения−20…+60 °C
- Выходное напряжение5 В
- СерияNB
- Диагональ экрана10.1 дюймов
- Разрешение экрана1024×1024 пикс.
- Тип дисплеяTFT LCD
- Тип подсветкиLED
- Срок службы подсветки (ч)50000
- Оперативная память (RAM)64 Мб
- Встроенная память (Flash)128 Мб
- COM-портыRS-232C
- Ethernet10/100Base-T; IEEE 802.3
- Высота210.8 мм
- Глубина54 мм
- Кабель2 пары UTP Cat 3 (22…26 AWG), Cat 5, Cat 5e или Cat 6
- Максимальная длина кабеля5 м
- МонтажВ вырез панели
- Номинальное напряжение24 В
- Рабочая температура0…+50 °c
- Сечение провода12…26 кв.мм
- Степень защитыIP65
- Тип защитыТолько лицевая часть при правильной установке в панель
- Ширина268.8 мм
- Электрическое исполнениеИсходная серия без суффикса V1
- Количество цветов65536
- Совместимость с ПОNB-Designer
- Модель панелиNB10W-TW01B
- Масса1525 кг
- Вибростойкость10…57 Гц: амплитуда 0,075 мм; 57…150 Гц: 9,8 м/с²; по 30 мин по X, Y, Z
- Ударостойкость147 м/с²; по 3 удара по X, Y, Z; длительность 11 мс
- Выходной ток250 мА
- Атмосфера эксплуатацииБез коррозионных газов
- Импульсная помехоустойчивость цепи питанияIEC 61000-4-4; 2 кВ по линии питания кВ
- Расчётный срок службы батареи при 25 °C5 лет
- Логические порты связи2 количество
- Последовательный интерфейс RS-232CRS-232C и RS-422A/485 на комбинированном порту выбираются взаимоисключающе
- Максимальная длина линии RS-232C15 м
- Максимальный ток OFF150 мА
- Род питающего токаПостоянный (DC)
- Разъём связиType B
- FTP-серверПоддерживается при соответствующей версии ПО
- Максимальная длина линии100
- Максимальная длина RS-422A/485500 м
- Ресурс записи Flash100000 циклов
- Горизонтальное разрешение800 пикселей
- Вертикальное разрешение480 пикселей
- Тип сенсорного экранаАналоговая резистивная
- Ресурс сенсорной панели1000000 нажатий
- Цвет рамкиЧёрный
- USB Host1 стандарт
- Допустимое напряжение питания20,4…27,6 В DC
- Допуск напряжения питания±15 %
- Тип питанияСъёмный клеммный блок
- Тип изделияСенсорная панель оператора HMI
- Усилие нажатия0,5…0,8 Н
- Условие ресурса подсветкиТиповое значение при 25 °C; критерий снижения яркости см. V107 и V412
- Индикатор питанияСветодиодный на лицевой панели
- Тип оперативной памятиDDR2
- Поддержка печатиPictBridge через USB Slave; NB-Designer 1.22 или новее и обновление ядра/файловой системы
- Количество портов RS-4221
- Количество портов RS-4851
- Разъём последовательных портовD-Sub, 9 контактов, гнездо
- Ориентация дисплеяГоризонтальная или вертикальная
- Толщина монтажной панели1,6…4,8 мм
- Влажность хранения10…90 без конденсации %
- СтандартыДирективы EC, KC, cULus508
- Онлайн-симуляцияПоддерживается
- Офлайн-симуляцияПоддерживается
- МакросыВычисления, сравнения, циклы, математические функции
- Количество поддерживаемых языков проекта32
- Библиотека текстовПоддерживается
- АнимацияПоддерживается
- Всплывающие окнаПоддерживаются, включая прозрачность
- Вложенные окнаПоддерживаются
- Мониторинг аварийБитовые и словные аварии, приоритеты, текст и всплывающие сообщения
- Звуковая сигнализация аварийЗуммер
- ТрендыТекущие и исторические данные
- Построение графиков XYПоддерживается
- Выборка данных тренда, последовательных слов16
- Защита проекта паролемПоддерживается
- Количество уровней безопасности16
- Количество разрешений оператора32
- Контроль доступа по регистрамБитовые и словные условия
- Подтверждение действий операторомПоддерживается
- Совместимость контроллеровOmron и сторонние контроллеры; конкретный протокол зависит от модели PLC
- Количество портов RS-232C2
- Количество портов USB2
- Способы загрузки проектаUSB, последовательный порт, Ethernet
- Удалённый доступVNC / HMI Remote Viewer; зависит от версии системного ПО
