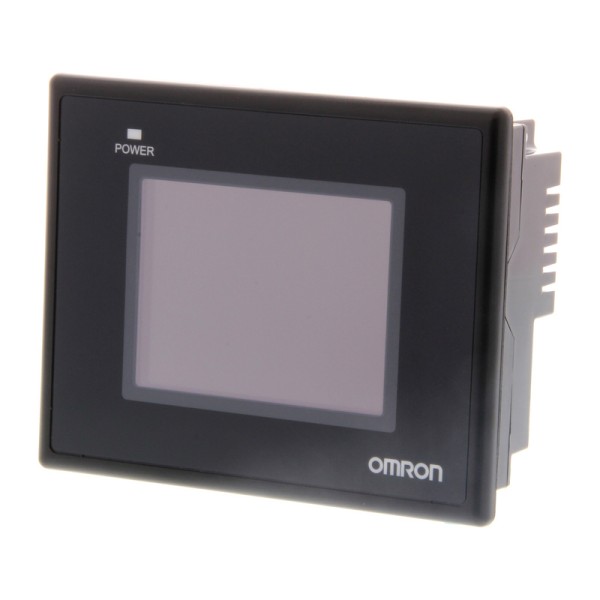

NB3Q-TW00B сенсорная панель оператора Omron

Name: NB3Q-TW00B сенсорная панель оператора Omron
Brand: OMRON
SKU: 5603
Price: 24300 RUB
Availability: InStock

NB3Q-TW00B сенсорная панель оператора Omron 1

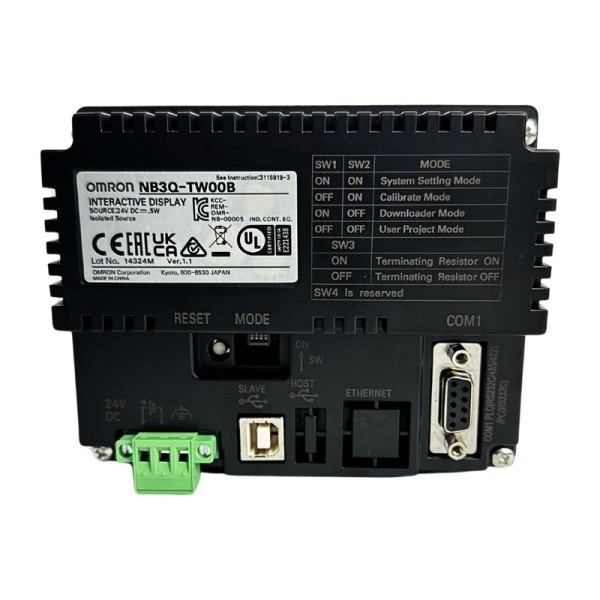

NB3Q-TW00B сенсорная панель оператора Omron 2

24 300 руб.

В наличии

Купить

Купить в 1 клик

Артикул
392036
Код товара
5603
Бренд
OMRON
Потребляемая мощность
5 Вт
Влажность
10…90 без ко...
Температура хранения
−20…+60 °C
Серия
NB

Описание
Характеристики
Доставка
Гарантия
Как заказать
Отзывы

Когда на шкафу управления нет места под полноразмерный HMI, а оператору все равно нужно быстро менять уставки, подтверждать аварии и смотреть тренды, мы ставим компактную панель. NB3Q-TW00B сенсорная панель оператора OMRON как раз из таких решений: небольшая, но с функционалом, достаточным для большинства локальных узлов - насосные группы, дозирование, небольшие конвейеры, печи с несколькими зонами, компрессорные.

OMRON NB3Q-TW00B в реальном узле управления

Типовой сценарий: панель висит на двери шкафа, по RS-485 общается с PLC или приводом, на экране - состояние, ручной/авто, уставка, журнал аварий. Важно, что последовательные интерфейсы закрывают сразу несколько задач: RS-232C удобен для коротких связей и сервисного подключения, RS-422A/485 - для устойчивой линии на десятки и сотни метров, когда щит стоит отдельно от оборудования. Для RS-422A/485 критична длина линии и помехоустойчивость - на практике это означает меньше случаев, когда связь отваливается из-за наводок от частотника или сварки.

Отдельно отмечаем комбинированную реализацию последовательного порта: режим RS-232C и RS-422A/485 выбираются взаимоисключающе. Это важно учитывать на стадии схемы - нельзя одновременно повесить на один и тот же разъем, например, PLC по RS-485 и сервисный модем по RS-232.

NB3Q-TW00B OMRON: интерфейс оператора без лишней сложности

Мы ценим серию NB за предсказуемую логику разработки в NB-Designer и нормальный инструментарий для экранов, который реально используют наладчики: вложенные окна, всплывающие сообщения с прозрачностью, библиотека текстов, макросы с вычислениями и циклами. Это не просто опции из описания - так сокращают время пуска.

Пример из практики: делаем всплывающее окно Подтверждение промывки. При нажатии на кнопку в макросе проверяем битовые условия (например, закрыты клапаны, давление сброшено), и только после этого даем оператору доступ к запуску. В результате снижается вероятность ошибочного действия и проще разбирать инциденты, потому что событие фиксируется как подтвержденное оператором.

Поддержка 32 языков и разграничение прав (уровни безопасности и разрешения оператора) полезны не только на крупных заводах. Даже на небольшой линии мы обычно разделяем роли: оператор меняет уставки в пределах допусков, наладчик получает доступ к сервисным экранам, технолог - к рецептурам. Контроль доступа по регистрам с битовыми и словными условиями позволяет делать это без внешнего SCADA.

Экран, сенсор и ресурс - что важно на сменной эксплуатации

Дисплей TFT LCD с LED-подсветкой рассчитан на длительную работу; ресурс подсветки важен именно для круглосуточных объектов, где панель не выключают годами. Резистивный сенсор мы выбираем для цеха, где руки в перчатках или на поверхности может быть пыль - емкостные решения в таких условиях часто капризнее. Усилие нажатия и ресурс сенсорной панели дают понятную механику работы: оператор нажимает уверенно, а панель не уходит в отказ после первых месяцев.

Полезная мелочь - зуммер. На небольших установках часто нет отдельной звуковой сигнализации, и встроенный сигнал аварии реально помогает: оператор слышит, что событие требует реакции, даже если не смотрит на экран.

Установка в шкаф и стойкость к внешним факторам

Монтаж в вырез панели - стандарт для щитов автоматики. Важно, что заявленная степень защиты относится к лицевой части при корректной установке: нормальная плоскость двери, правильный момент затяжки и целая прокладка. Тогда IP65 на практике защищает от струй и пыли со стороны оператора, что критично для моек, фасовки, деревообработки.

По электрической части мы смотрим на допуск по питанию 24 В DC и помехоустойчивость по IEC 61000-4-4. В реальных шкафах 24 В шина редко идеальна: пускатели, катушки, клапаны дают выбросы. Когда у панели предусмотрен запас по питанию и нормальная устойчивость к импульсным помехам, меньше случаев самопроизвольной перезагрузки и потери данных трендов.

Вибро- и ударостойкость важны не только для транспорта. Панели часто ставят прямо на корпусах станков, на вибронагруженных рамах или рядом с прессами. Указанные диапазоны по вибрации и удару означают, что устройство рассчитано на такие места, если монтаж выполнен без перекоса и с нормальной фиксацией проводов.

Диагностика, тренды и обслуживание без остановки

Для эксплуатации ценны текущие и исторические тренды, выборка последовательных слов, графики XY и мониторинг битовых/словных аварий с приоритетами. Это позволяет на месте увидеть, что происходило перед остановкой: ушло давление, поднялась температура, пропал сигнал датчика. Анимация и продуманная сигнализация делают экран читаемым: мигающий объект на мнемосхеме быстрее ловится взглядом, чем строка текста внизу.

Загрузка проекта через USB или последовательный порт удобна, когда в шкафу нет Ethernet. Онлайн- и офлайн-симуляция в NB-Designer экономят время: часть логики интерфейса проверяем еще на столе, до выезда на объект. Если нужно распечатать отчет или параметры, поддержка PictBridge через USB помогает обойтись без ПК рядом со станком, при условии соблюдения требований по версии софта и обновлению ядра.

Если вам нужна компактная HMI для 24 В DC с последовательными интерфейсами, нормальной защитой на двери шкафа и инструментами для экранов, берем NB3Q-TW00B сенсорная панель оператора OMRON в спецификацию и согласуем схему подключения и протокол обмена под ваш контроллер.

Передайте нам состав оборудования и тип PLC - подберем корректный вариант связи, проверим ограничения по порту и подготовим рекомендации по монтажу и питанию.

Потребляемая мощность
5 Вт
Влажность
10…90 без конденсации
Температура хранения
−20…+60 °C
Серия
NB
Диагональ экрана
3.5 дюймов
Разрешение экрана
1024×1024 пикс.
Тип дисплея
TFT LCD
Тип подсветки
LED
Срок службы подсветки (ч)
50000
Оперативная память (RAM)
64 Мб
Встроенная память (Flash)
128 Мб
COM-порты
RS-232C/422A/485
Высота
103.8 мм
Глубина
52.8 мм
Максимальная длина кабеля
5 м
Монтаж
В вырез панели
Номинальное напряжение
24 В
Рабочая температура
0…+50 °c
Сечение провода
12…26 кв.мм
Степень защиты
IP65
Тип защиты
Только лицевая часть при правильной установке в панель
Ширина
129.8 мм
Электрическое исполнение
Исходная серия без суффикса V1
Количество цветов
65536
Совместимость с ПО
NB-Designer
Модель панели
NB3Q-TW00B
Масса
300 кг
Вибростойкость
10…57 Гц: амплитуда 0,075 мм; 57…150 Гц: 9,8 м/с²; по 30 мин по X, Y, Z
Ударостойкость
147 м/с²; по 3 удара по X, Y, Z; длительность 11 мс
Атмосфера эксплуатации
Без коррозионных газов
Импульсная помехоустойчивость цепи питания
IEC 61000-4-4; 2 кВ по линии питания кВ
Расчётный срок службы батареи при 25 °C
5 лет
Логические порты связи
1 количество
Последовательный интерфейс RS-232C
RS-232C и RS-422A/485 на комбинированном порту выбираются взаимоисключающе
Максимальная длина линии RS-232C
15 м
Род питающего тока
Постоянный (DC)
Разъём связи
Type B
Максимальная длина RS-422A/485
500 м
Ресурс записи Flash
100000 циклов
Горизонтальное разрешение
320 пикселей
Вертикальное разрешение
240 пикселей
Тип сенсорного экрана
Аналоговая резистивная
Ресурс сенсорной панели
1000000 нажатий
Цвет рамки
Чёрный
Допустимое напряжение питания
20,4…27,6 В DC
Допуск напряжения питания
±15 %
Тип питания
Съёмный клеммный блок
Тип изделия
Сенсорная панель оператора HMI
Усилие нажатия
0,5…0,8 Н
Условие ресурса подсветки
Типовое значение при 25 °C; критерий снижения яркости см. V107 и V412
Индикатор питания
Светодиодный на лицевой панели
Тип оперативной памяти
DDR2
Поддержка печати
PictBridge через USB Slave; NB-Designer 1.22 или новее и обновление ядра/файловой системы
Количество портов RS-422
1
Количество портов RS-485
1
Разъём последовательных портов
D-Sub, 9 контактов, гнездо
Ориентация дисплея
Горизонтальная или вертикальная
Толщина монтажной панели
1,6…4,8 мм
Влажность хранения
10…90 без конденсации %
Стандарты
Директивы EC, KC, cULus508
Онлайн-симуляция
Поддерживается
Офлайн-симуляция
Поддерживается
Макросы
Вычисления, сравнения, циклы, математические функции
Количество поддерживаемых языков проекта
32
Библиотека текстов
Поддерживается
Анимация
Поддерживается
Всплывающие окна
Поддерживаются, включая прозрачность
Вложенные окна
Поддерживаются
Мониторинг аварий
Битовые и словные аварии, приоритеты, текст и всплывающие сообщения
Звуковая сигнализация аварий
Зуммер
Тренды
Текущие и исторические данные
Построение графиков XY
Поддерживается
Выборка данных тренда, последовательных слов
16
Защита проекта паролем
Поддерживается
Количество уровней безопасности
16
Количество разрешений оператора
32
Контроль доступа по регистрам
Битовые и словные условия
Подтверждение действий оператором
Поддерживается
Совместимость контроллеров
Omron и сторонние контроллеры; конкретный протокол зависит от модели PLC
Количество портов RS-232C
1
Количество портов USB
1
Способы загрузки проекта
USB, последовательный порт
