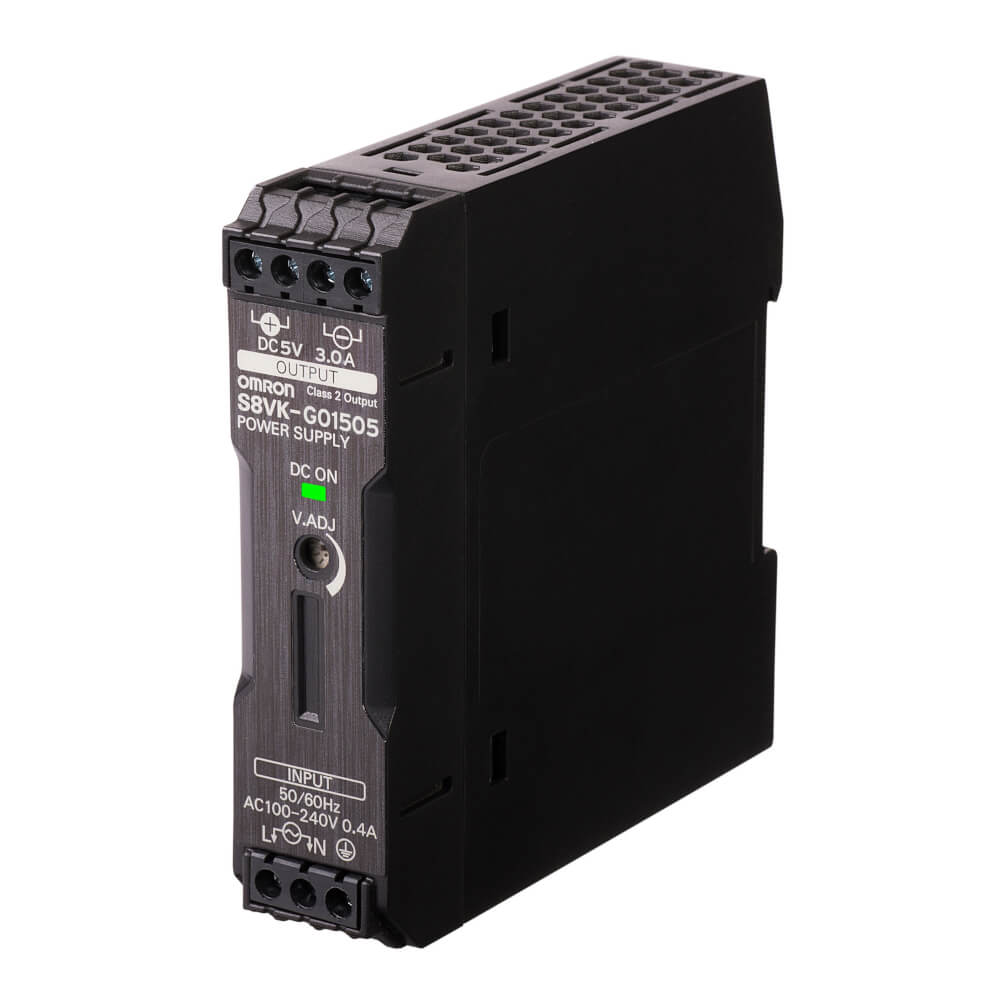

Блок питания S8VK-G01505-400
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом шкафу автоматики 5 В часто нужны не для "питания всего подряд", а для конкретных узлов: датчики с TTL-логикой, энкодеры с интерфейсной платой, шлюзы RS-485/USB, небольшие контроллеры, HMI-панели с 5-вольтовой логикой. На практике проблемы начинаются не с номинала, а с сети: просадки, широкий диапазон частоты, переключения вводов, холодный пуск после простоя. Поэтому к 5-вольтовому источнику мы относимся как к элементу надежности всей системы, а не как к расходнику.
OMRON S8VK-G01505-400 в реальных условиях сети
Блок питания OMRON S8VK-G01505-400 рассчитан на работу как от переменного, так и от постоянного входа, что удобно в смешанных системах (шкаф питается от AC, а резерв - от DC-шины ИБП). Важно и то, что он держит широкий диапазон частоты - это не "редкая экзотика", а рабочая история для объектов с преобразователями, автономными генераторами и нестандартной энергетикой.
Отдельно отмечаем времена запуска и удержания. При запуске питания часть устройств успевает уйти в неопределенное состояние, если 5 В поднимаются слишком медленно или "проваливаются" на доли секунды. Здесь удержание помогает переживать короткие провалы сети без перезагрузки контроллеров и коммуникационных модулей, а предсказуемый запуск - корректно проходить начальную инициализацию без ложных аварий.
Выход 5 В 3 А: что это дает на уровне шкафа
Номинальные 5 В при токе до 3 А - это не только запас по нагрузке. Для нас это возможность нормально разводить питание по клеммникам и шинам без постоянного "поджатия" потребителей. Пример из практики: USB-шлюз, модем и небольшая логика на плате вместе могут давать импульсные пики. Если источник близок к пределу, получаем отвал связи при переключениях и всплесках потребления. С запасом по току и корректной динамикой по выходу таких симптомов меньше, а поиск неисправностей не превращается в гадание.
Плюс полезна функция форсирования мощности (кратковременная перегрузка). Она реально выручает на пусковых моментах, когда нагрузка кратковременно выходит за номинал: например, емкостной вход у модулей, подсветка, DC/DC на платах, которые в момент включения берут больше, чем в установившемся режиме. В итоге вместо "питание просело - контроллер перезагрузился" получаем штатный пуск.
Серия OMRON S8VK-G: монтаж и компоновка без сюрпризов
S8VK-G01505-400 выполнен под установку на DIN-рейку. В шкафах, где плотность оборудования высокая, важны габариты и тепловой режим: узкий корпус проще поставить в ряд с автоматами и клеммами, а нормальная работа при повышенной температуре снижает требования к принудительной вентиляции. Мы обычно закладываем питание так, чтобы оно не становилось "самым горячим" элементом рядом с ПЧ или реле, и здесь диапазон рабочих температур действительно помогает.
Степень защиты IP20 - стандарт для внутренней установки в шкафу. Это означает, что рассчитываем на правильную компоновку: закрытый щит, нормальная кабельная организация, защита от пыли решается конструкцией шкафа, а не попытками герметизировать блок питания.
Пусковые токи S8VK-G01505-400 и выбор защиты
При подборе автомата или предохранителя важно помнить про пусковой ток на холодном старте. На объектах часто сталкивались с ситуацией: "питание маленькое, значит автомат маленький". В реальности импульс на входе при включении может быть кратно выше рабочего, особенно при низкой температуре и после длительного простоя. Для S8VK-G01505-400 этот параметр нужно учитывать, чтобы не ловить случайные отключения при подаче питания на шкаф или при восстановлении после аварии. Мы обычно проверяем селективность с учетом суммарных пусковых токов нескольких БП, если они включаются одновременно.
Также обращаем внимание на входные токи в разных режимах сети - это полезно при расчете загрузки вводного автомата и при оценке нагрева проводников в компактных шкафах. КПД на практике дает меньше тепла внутри щита, а значит стабильнее температура клемм и выше ресурс электролитов по всей системе.
Эксплуатация: влажность, сертификаты и сервисная логика
Для промышленной эксплуатации важна заявленная работа по влажности и соответствие типовым сертификатам (UL, cUL, CE). Это не "галочка", а упрощение прохождения внутренней приемки и эксплуатации на площадках с требованиями по комплаенсу. Гарантийный срок также важен в сервисной логике: когда у заказчика десятки одинаковых шкафов, проще держать ЗИП и планировать замену по понятным правилам, а не по принципу "как повезет".
Если нужен стабильный 5-вольтовый канал для промышленной автоматики с учетом реальных провалов сети, пусковых режимов и плотной компоновки шкафа - закладывайте OMRON S8VK-G01505-400 в проект и согласуем схему защиты и разводку питания под вашу нагрузку.
- Способ монтажаНа DIN-рейку
- Выходное напряжение5 В
- Номинальный выходной ток3 А
- СерияS8VK-G
- СертификатыUL, cUL, CE
- Диапазон входного напряжения (переменный ток)85–264 В
- Диапазон входного напряжения (постоянный ток)90–350 В
- КПД (при 100 В переменного тока)0.76
- Номинальный входной ток (при 115 В)0.58 А
- КПД (при 200 В переменного тока)0.76
- Номинальный входной ток (при 100 В)0.35 А
- Пусковой ток (при 200 В)0.25 А
- Пусковой ток (холодный старт при 25 °C, 100 В)16 А
- Пусковой ток (холодный старт при 25 °C, 200 В)32 А
- Время запуска (при 100 В)600 мс
- Время запуска (при 115 В)400 мс
- Время удержания (при 100 В)20 мс
- Время удержания (при 200 В)100 мс
- Диапазон влажности25–85 %
- Гарантийный срок3 года
- Функция форсирования мощностиДо 120 %
- Вес0.14 кг
- Рабочая температура-40…+70 °c
- Размеры (ШхВхГ)22.5Х90Х90 мм
- Степень защитыIP20
- Частота входного напряжения47–450 Гц
