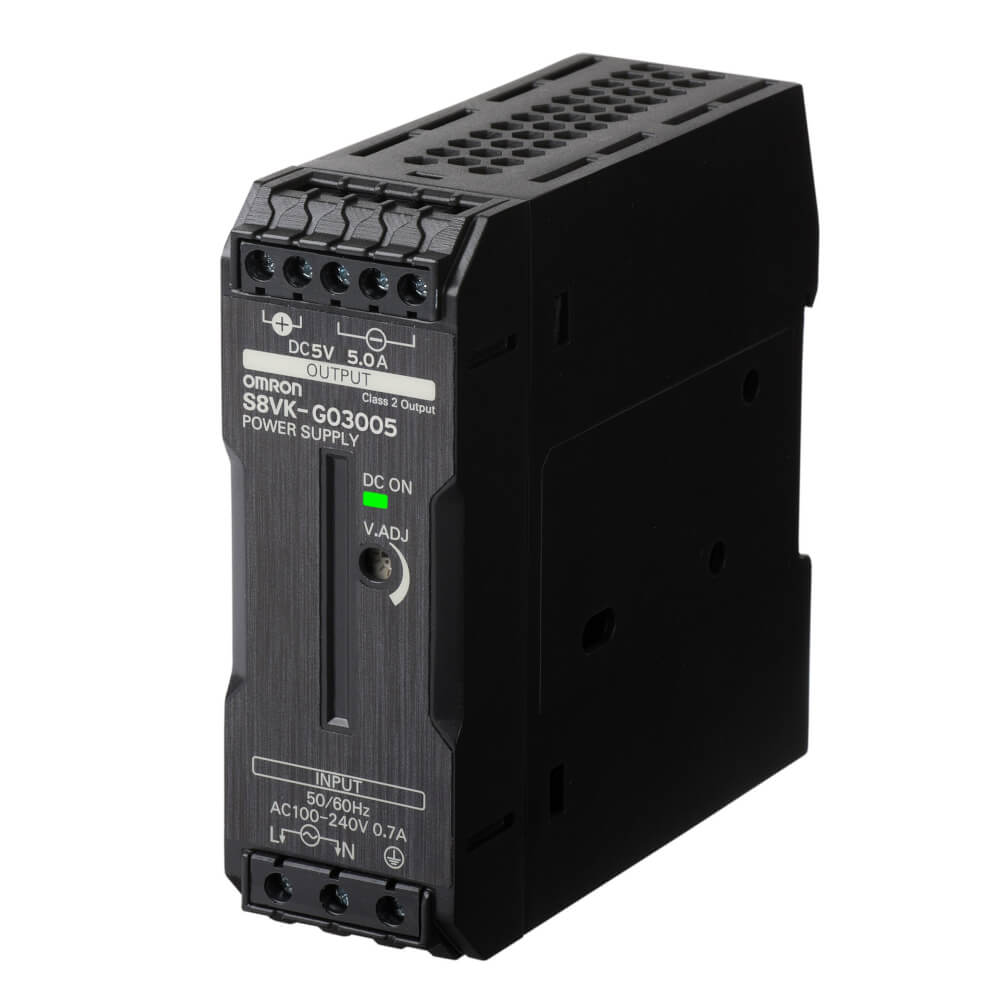

Блок питания S8VK-G03005 блок питания OMRON
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В шкафах управления часто встречаем одну и ту же картину: на 24 В сидит вся «силовая» автоматика, а вот 5 В нужен точечно - для датчиков с TTL-логикой, энкодеров, интерфейсных плат, шлюзов, Raspberry/IPC-плат, модулей связи, а иногда и для питания измерительных преобразователей с низковольтной обвязкой. Как только 5-вольтовая линия сделана «как получится» (DC/DC без запаса, без нормального удержания, без адекватного пуска), начинаются перезагрузки, ложные срабатывания и зависания по помехам. Именно под такие задачи мы обычно закладываем промышленный DIN-источник, и OMRON S8VK-G03005 здесь выглядит инженерно оправданным решением.
OMRON S8VK-G03005 в 5-вольтовых контурах автоматики
Это блок питания серии S8VK-G с выходом 5 В и током, достаточным для «плотной» периферии. Для эксплуатации важна не сама цифра напряжения, а стабильность линии при динамической нагрузке: когда одновременно стартует модуль связи, поднимается контроллер и включается индикация, кратковременные провалы по 5 В легко уводят логику в неопределенное состояние. В таких местах нам критичны удержание и адекватный запуск: источник должен переживать кратковременные просадки сети и запускаться предсказуемо после подачи питания, без «дребезга» на выходе.
Широкий вход 85-264 В AC и 90-350 В DC - почему это полезно
На практике входное питание в цеху далеко от лабораторного: длинные линии, переключения контакторов, генераторы, ИБП, просадки на пуске двигателей. Широкий диапазон по переменному и постоянному входу упрощает унификацию шкафов под разные площадки и снижает риск отказов при нестандартных режимах. Плюс расширенный диапазон частоты входа полезен, когда питание идет не только от «чистой» сети 50 Гц, но и от преобразователей/UPS с отличающейся частотой или нестабильной формой.
Форсирование мощности до 120% у S8VK-G - запас на пусковые режимы
В реальных схемах 5 В редко бывают «ровной» нагрузкой. Пример: на одной линии питаем контроллерный модуль, Ethernet-коммутатор и пару датчиков с импульсными стабилизаторами на входе. При включении они берут повышенный ток на заряд входных емкостей, и если источник не держит перегруз кратковременно, получаем циклический рестарт. Функция форсирования мощности дает аккуратный запас именно на такие моменты, не заставляя нас завышать номинал источника «вдвое на всякий случай».
Пуск, удержание и поведение при провалах сети у OMRON S8VK-G03005
Для логических 5 В важен не только номинал, но и то, как блок ведет себя при кратковременных провалах. Время удержания помогает пережить «щелчок» по питанию при коммутации нагрузок, когда на вводе шкафа на доли периода проседает напряжение. Это особенно заметно на линиях, где 5 В питают интерфейсные платы - связь может «отвалиться» даже от короткого провала. Предсказуемое время запуска тоже важно: когда шкаф включают после аварийного отключения, часть устройств должна подняться в правильной последовательности. Мы обычно закладываем это в логику PLC, но стабильный, повторяемый старт источника снижает вероятность гонок по питанию.
Монтаж на DIN-рейку и габариты 32 мм по ширине - экономия места без компромиссов
В шкафах с плотной компоновкой ширина корпуса часто решает, влезет ли нормально клеммная группа, реле безопасности и коммутация. Узкий DIN-формат позволяет держать 5-вольтовый источник рядом с потребителями и укорачивать низковольтные цепи. В реальной EMC-картине это плюс: меньше петля тока - меньше наводок и «плавающих» проблем, которые потом трудно повторить на стенде.
Температура, влажность и IP20 - что учитывать при установке S8VK-G03005
Промышленный диапазон рабочих температур полезен не «для галочки», а для шкафов без кондиционирования, где летом внутри легко выше +50 °C, а зимой при запуске холодного оборудования возможны отрицательные температуры. IP20 означает, что источник рассчитан на установку внутри шкафа/щитка, где обеспечена защита от пыли и случайного контакта. Мы рекомендуем сразу проверять тепловой режим: оставлять технологические зазоры, не ставить вплотную к сильно греющимся частотникам и тормозным резисторам, а проводники 5 В вести отдельно от силовых жгутов.
Сертификация UL/cUL/CE и ресурсная логика выбора OMRON
Когда оборудование уходит на экспорт или на объекты с внутренними аудитами, наличие нормальных сертификатов экономит время на согласованиях. Для нас это практический критерий: меньше вопросов от службы качества и выше вероятность, что изделие одинаково проходит приемку в разных проектах. Отдельно отметим гарантийный срок - в промышленной эксплуатации это не про «ремонт», а про снижение рисков простоя и понятную ответственность производителя.
Если нужна стабильная 5-вольтовая шина для логики и интерфейсных модулей в шкафу автоматики, закладывайте OMRON S8VK-G03005 и проверяйте режимы пуска/просадок под вашу нагрузку - мы поможем корректно подобрать защиту на входе и разводку на выходе.
- Способ монтажаНа DIN-рейку
- Выходное напряжение5 В
- Номинальный выходной ток5 А
- СерияS8VK-G
- СертификатыUL, cUL, CE
- Диапазон входного напряжения (переменный ток)85–264 В
- Диапазон входного напряжения (постоянный ток)90–350 В
- КПД (при 100 В переменного тока)0.78
- Номинальный входной ток (при 115 В)0.58 А
- КПД (при 200 В переменного тока)0.79
- Номинальный входной ток (при 100 В)0.6 А
- Пусковой ток (при 200 В)0.35 А
- Пусковой ток (холодный старт при 25 °C, 100 В)16 А
- Пусковой ток (холодный старт при 25 °C, 200 В)32 А
- Время запуска (при 100 В)600 мс
- Время запуска (при 115 В)500 мс
- Время удержания (при 100 В)20 мс
- Время удержания (при 200 В)110 мс
- Диапазон влажности25–85 %
- Гарантийный срок3 года
- Функция форсирования мощностиДо 120 %
- Вес0.195 кг
- Рабочая температура-40…+70 °c
- Размеры (ШхВхГ)32Х90Х90 мм
- Степень защитыIP20
- Частота входного напряжения47–450 Гц
