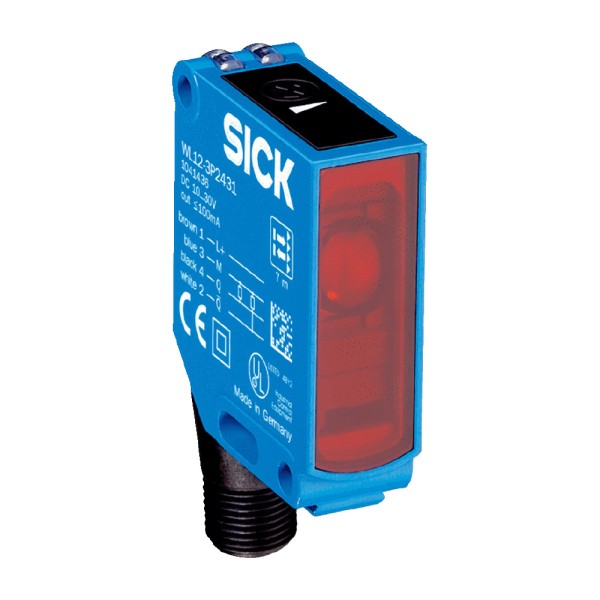

WL12-3P2431 фотоэлектрический датчик SICK
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной линии упаковки или сортировки чаще всего ломается не датчик, а логика детекции: бликующая пленка дает ложные срабатывания, на мокрой конвейерной ленте растет фон, а при смене формата оператор крутит настройку и уводит порог. Мы обычно закрываем такие задачи ретрорефлексной схемой с поляризацией - когда нужно стабильно видеть объект на фоне отражателя и не реагировать на паразитные отражения. Именно под это и рассчитан WL12-3P2431 фотоэлектрический датчик SICK.
SICK WL12-3P2431 в задачах ретрорефлексной детекции
Схема с отражением от рефлектора удобна тем, что с одной стороны рамы стоит один датчик, а на противоположной - отражатель. Для монтажников это минус один кабельный ввод и меньше шансов поймать разность потенциалов на длинных трассах. В эксплуатации важнее другое: коаксиальная оптика без минимального расстояния до отражателя позволяет ставить отражатель вплотную, когда места нет совсем, например в узком окне термоусадочного туннеля или в зоне шибера.
Видимый красный свет облегчает пусконаладку. На реальном объекте это экономит время: при перекосе кронштейна оператор видит пятно и быстро возвращает ось на отражатель, не включая режимы диагностики на ПЛК. Угол излучения порядка 1,5° дает понятную геометрию луча - проще рассчитать, где появятся ложные пересечения при вибрациях и как далеко можно увести датчик от края ленты.
WL12-3P2431 SICK: скорость, которая влияет на счетчик и отсечку
Для узлов, где датчик участвует в отсечке по длине или в подсчете изделий, критична не только частота переключения, но и задержка на выходе. Здесь время отклика укладывается в доли миллисекунды, поэтому датчик уверенно отрабатывает быстрые метки и короткие зазоры. На практике это заметно на накопителях и распределителях: при высоких скоростях конвейера меньше смещение момента срабатывания относительно фактической кромки изделия, а значит - меньше подрезов, меньше рассинхронизации с приводом или пневмоотсекателем.
Дополнительно помогает режим СВЕТЛО/ТЕМНО. Мы часто выбираем его не из предпочтений, а из сценария отказа: если при обрыве отражателя или сильном загрязнении нужно остановить линию, выбираем логику, при которой аварийное состояние однозначно интерпретируется входом ПЛК. Комплементарная функция выхода упрощает развязку сигналов, когда в шкафу уже есть стандарт на NO/NC или требуется резервирование.
Монтаж, подключение и защита в цеховой реальности
Подключение через M12 на 4 контакта - это не про удобство, а про повторяемость. В обслуживании мы ценим возможность быстро заменить датчик без перекоммутации клемм и без риска переполюсовки на объекте. Встроенная защита по питанию и выходу (переполюсовка, подавление импульсных помех, защита от перегрузки и КЗ) снижает вероятность скрытых отказов после работ электриков, когда на линии ловятся броски от катушек, сварки или частотников.
Степени IP66/IP67/IP69K - важный признак именно для моек и пыльных участков. На пищевых и химических производствах датчик регулярно попадает под горячую воду и щелочные растворы, а на деревообработке - под мелкую пыль, которая забивает резьбы и оптику. Металлический корпус лучше переносит случайные удары тарой и инструментом, а оптические элементы из ПММА в таких сериях обычно держат ежедневную протирку при условии нормальных салфеток и без абразива.
Настройка порога и устойчивость к бликам
Пятикратный (5 оборотов) потенциометр - это тонкая регулировка, которая реально помогает при нестабильном отражении: глянцевая этикетка, фольга, бутылка с ребрами. Поляризационный фильтр отсекает зеркальные блики от пленок и лакированных поверхностей, поэтому датчик меньше реагирует на случайные засветки и дает более чистый сигнал на вход дискретного модуля. Размер светового пятна на дистанции в несколько метров стоит учитывать при выборе отражателя и при установке рядом стоящих постов: чем пятно больше, тем выше риск перекрестного влияния, если отражатели смотрят друг на друга.
Температурный диапазон эксплуатации с запасом закрывает холодные склады и неотапливаемые зоны. На практике это означает, что при запуске после ночного простоя датчик не уходит в дрейф по порогу из-за терморасширения и не требует повторной подстройки.
- Типовая задача 1: контроль наличия коробки перед аппликатором этикетки с отражателем на противоположной стойке, чтобы исключить печать вхолостую.
- Типовая задача 2: контроль заполнения лотка на моечной линии, где требуется IP69K и стабильная работа при брызгах.
- Типовая задача 3: счет изделий на быстром транспортере при коротких промежутках между объектами.
Если нужен предсказуемый ретрорефлексный датчик под промышленную эксплуатацию, закладывайте SICK WL12-3P2431 в спецификацию и согласуем схему включения, логику СВЕТЛО/ТЕМНО и подбор отражателя под вашу механику.
- Температура хранения-40 ... 75 °C
- СерияW12-3
- Доп. СведенияБез минимального расстояния до отражателя (автоколлимация / коаксиальная оптика)
- Вес0.12 кг
- Вид излученияВидимый красный свет
- Вид подключенияШтекер M12, 4-контактный
- Дистанция обнаружения0 ... 5
- Источник излученияСветодиод
- МатериалПластик, ПММА
- Материал корпусаМеталл
- Напряжение питания10 ... 30
- НастройкаПотенциометр, 5 оборотов
- Переключающий выходPNP
- Поляризационный фильтрДа
- Принцип действияДатчик с отражением от рефлектора
- Рабочая температура-40 ... 60 °c
- Размер светового пятнаØ 100 (3 м) мм

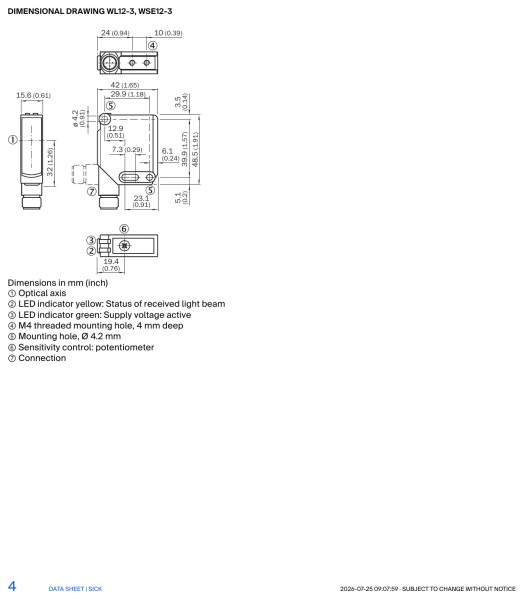

- Размеры (ШхВхГ)15,6 × 48,5 × 42 мм
- Степень защитыIP66, IP67, IP69K
- Тип защитыПодключения питания защищены от переполюсовки; Подавление импульсных помех; Выходы защищены от перегрузки и короткого замыкания
- Тип переключенияСВЕТЛО/ТЕМНО
- Форма корпусаПрямоугольный
- Функция выходаКомплементарный
- Частота переключения1500 Hz
- Максимальный ток контактов≤ 0,1 А
- Время отклика≤ 0,33 мс
- Класс защитыIII
- Диапазон тока0.03
- Длина волны640 нм
- MTTFD1543
- Остаточная пульсация< 5
- Дистанция работы0 ... 7 макс.
- Угол излученияОк. 1,5°
- DCavg0
