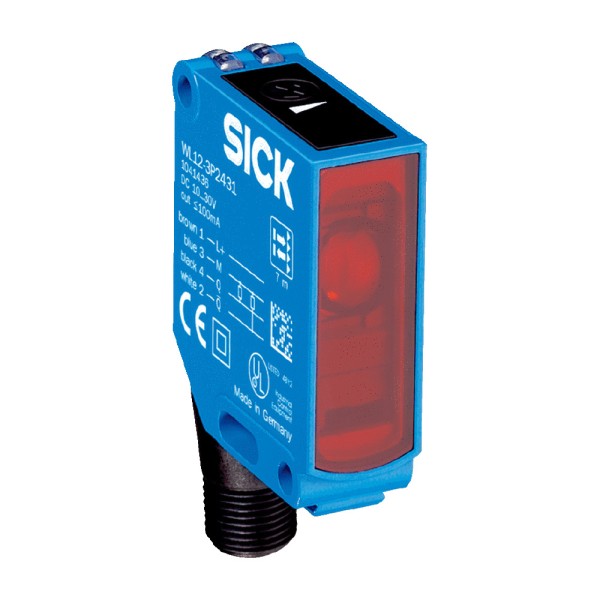

WL12-3P2451 фотоэлектрический датчик SICK
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных линиях упаковки и сборки чаще всего плавает не датчик, а процесс вокруг него: отражающие поверхности, мокрая санитарная мойка, вибрации на кронштейне, перепады температуры на воротах склада. Поэтому, когда подбираем оптику под задачу, мы смотрим не только на дальность, а на устойчивость к паразитным бликам, повторяемость срабатывания на мелком объекте и то, как быстро датчик возвращается в рабочий режим после очередной мойки или ремонта.
SICK WL12-3P2451 в сценариях обнаружения
WL12-3P2451 фотоэлектрический датчик SICK построен по принципу отражения от рефлектора. Это удачный вариант, когда нельзя поставить приемник напротив излучателя или нет места под сквозной барьер, но нужна стабильная коммутация на конвейере. В типовом применении ставим рефлектор на неподвижную часть рамы, а датчик - на регулируемый кронштейн. При проходе объекта луч прерывается, и выход переходит в заданное состояние.
Для практики важна коаксиальная схема (автоколлимация) - датчику не требуется минимальное расстояние до отражателя. На коротких базах это решает проблему, когда впритык к зоне контроля невозможно выдержать геометрию или от вибрации «гуляет» угол. Плюс, коаксиальная оптика обычно лучше держит мелкие цели: световое пятно получается прогнозируемым, и проще поймать, например, тонкую кромку блистера или язычок этикетки.
Оптика и помехоустойчивость SICK WL12-3P2451
Излучение - видимый красный свет. В эксплуатации это удобно при наладке: ось луча видно глазами, не приходится выравнивать по косвенным признакам. Узкий угол излучения порядка 5° снижает засветку «в стороны» и уменьшает вероятность ложных отражений от глянцевых направляющих и нержавейки рядом.
Поляризационный фильтр - ключевая деталь для ретрорефлекторной схемы. Он отсекает часть паразитных отражений от блестящих объектов, когда изделие само начинает работать как зеркало. На потоке с металлизированной пленкой или лакированной картонной тарой это часто разница между редкими «промахами» и стабильной серией без остановок.
Быстродействие, логика выхода и работа с ПЛК
Время отклика до 0,33 мс и частота переключения 1500 Hz дают запас по скорости на быстрых транспортерах и на механизмах с коротким окном контроля. На практике это позволяет уверенно регистрировать небольшие детали на шаговой подаче, где объект появляется в зоне луча на доли миллисекунды.
Выход PNP проще интегрировать в типовые входные модули 24 В. Комплементарная функция выхода полезна, когда нужно быстро организовать диагностику: один сигнал заводим на основной вход ПЛК, второй - на контроль (или на отдельный канал безопасности/качества), чтобы отслеживать обрыв, неверный режим СВЕТЛО/ТЕМНО или ошибку настройки. Переключение СВЕТЛО/ТЕМНО помогает подстроиться под логику линии: где-то удобнее считать нормой видимый рефлектор, а где-то - постоянно закрытый луч, чтобы отказ проявлялся как аварийное состояние.
Монтаж, настройка и обслуживание на площадке
Подключение через штекер M12 на 4 контакта - это нормальная сервисная история: замена датчика без перекоммутации в клеммной коробке, меньше шансов перепутать жилы и быстрее восстановление после механического повреждения. Пятикратный потенциометр дает тонкую регулировку порога, что критично при работе по мелким объектам и при «грязной» оптике, когда запас по сигналу нужно выставлять не на грани.
Металлический корпус лучше держит геометрию на вибрациях и при неаккуратном обслуживании. При этом оптические элементы из пластика/ПММА в таких датчиках нормально переносят типовые моющие циклы, если соблюдать расстояние до струи и не бить по окну щеткой с абразивом.
Защита и климат для реальной промышленности
Температурный диапазон -40…60 °C закрывает холодные склады, уличные ворота и неотапливаемые зоны. Степени защиты IP66/IP67/IP69K важны не «для галочки», а для тех участков, где идет мойка под давлением и периодически образуется конденсат. Встроенная защита от переполюсовки, подавление импульсных помех и защита выходов от перегрузки/КЗ экономят время при пусконаладке: ошибки монтажа и наводки от катушек/частотников не превращаются в поиск «плавающих» отказов по всей линии.
- Пример 1: на этикетировщике датчик контролирует наличие бутылки перед выдачей этикетки - поляризация уменьшает влияние бликов от влажного пластика.
- Пример 2: на линии сортировки датчик фиксирует тонкие картонные вкладыши - малое пятно и быстрый отклик дают стабильное окно детекции.
- Пример 3: в пищевом цехе после CIP/мойки IP69K снижает риск, что вода дойдет до оптики и разъемной части.
Подберем рефлектор и схему включения под ваш ПЛК, проверим запас по сигналу на реальном материале и дадим рекомендации по монтажу. Передавайте в заявку WL12-3P2451 - подготовим решение без лишних итераций на пуске.
- Температура хранения-40 ... 75 °C
- СерияW12-3
- Доп. СведенияБез минимального расстояния до отражателя (автоколлимация / коаксиальная оптика)
- Вес0.12 кг
- Вид излученияВидимый красный свет
- Вид подключенияШтекер M12, 4-контактный
- Дистанция обнаружения0 ... 1,3
- Источник излученияСветодиод
- МатериалПластик, ПММА
- Материал корпусаМеталл
- Напряжение питания10 ... 30
- НастройкаПотенциометр, 5 оборотов
- Переключающий выходPNP
- Поляризационный фильтрДа
- Принцип действияДатчик с отражением от рефлектора
- Рабочая температура-40 ... 60 °c
- Размер светового пятнаØ 2 (90) мм

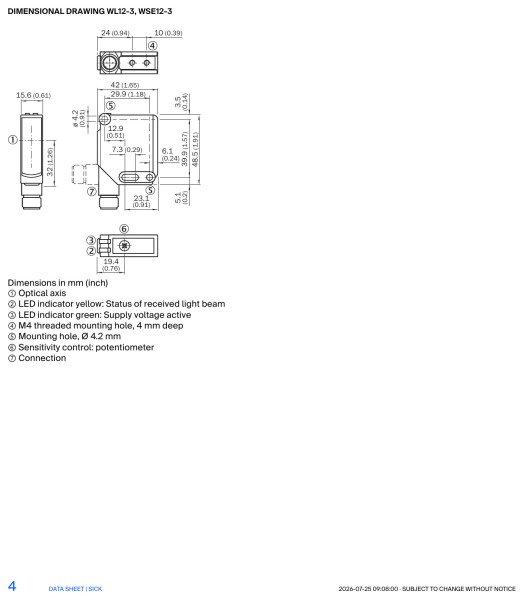

- Размеры (ШхВхГ)15,6 × 48,5 × 42 мм
- Степень защитыIP66, IP67, IP69K
- Тип защитыПодключения питания защищены от переполюсовки; Подавление импульсных помех; Выходы защищены от перегрузки и короткого замыкания
- Тип переключенияСВЕТЛО/ТЕМНО
- Форма корпусаПрямоугольный
- Функция выходаКомплементарный
- Частота переключения1500 Hz
- Максимальный ток контактов≤ 0,1 А
- Категория примененияОбнаружение малых объектов
- Время отклика≤ 0,33 мс
- Класс защитыIII
- Диапазон тока0.03
- Длина волны640 нм
- MTTFD1388
- Остаточная пульсация< 5
- Дистанция работы0 ... 2 макс.
- Угол излученияОк. 5°
- DCavg0
