На конвейере с переменной номенклатурой типовой сбой выглядит так: лента идет стабильно, а фотоэлектрика то ловит бликующую упаковку, то теряет темный матовый пластик на фоне металла. В итоге ПЛК получает дрожащий сигнал, счетчик деталей уезжает, а оператор начинает крутить потенциометр. Для таких мест мы обычно закладываем датчик с отражением от рефлектора и поляризацией - чтобы уверенно отсеивать паразитные отражения и держать повторяемость срабатывания при смене материала. Именно под эту задачу хорошо ложится серия W12-3, а модель WL12C-3P2432A00 фотоэлектрический датчик SICK дает еще и нормальную диагностику по IO-Link.
SICK WL12C-3P2432A00 в узлах учета и позиционирования
Принцип с рефлектором практичен там, где нет возможности ставить излучатель и приемник по разные стороны. Рефлектор крепим на раме, датчик - на кронштейне у транспортера. Поляризационный фильтр помогает, когда рядом нержавейка, пленка или лакированный картон: датчик видит именно возвращенный от рефлектора свет, а не случайный блик от поверхности продукта.
Видимый красный свет удобен при пусконаладке: точку и ось можно контролировать визуально, особенно в тесных шкафных зонах и на упаковочных машинах. Коаксиальная оптика и отсутствие требования к минимальному расстоянию до отражателя упрощают компоновку, когда датчик приходится ставить почти вплотную к рефлектору или в коротком тоннеле направляющих.
WL12C-3P2432A00 SICK: быстрый сигнал без дрожания на высоких скоростях
Для линий с коротким шагом критичны частота переключения и задержка. Когда объект идет плотным потоком, а на ПЛК дополнительно висит фильтр входа, медленный датчик начинает терять фронты. Здесь частота 1500 Hz и очень малое время отклика дают запас по динамике - это видно в реальной эксплуатации на сортировщиках, этикетировщиках, узлах отбраковки.
Отдельно отмечаем режим переключения СВЕТЛО/ТЕМНО. На практике это не про удобство, а про устойчивость: при одном и том же монтаже можно выбрать логику, которая дает меньше ложных срабатываний при запылении рефлектора или при попадании в зону прозрачной тары. Мы часто используем это при модернизации без перекоммутации входов ПЛК - меняем логику на датчике и корректируем только параметр в программе.
Параметрирование и диагностика через IO-Link
Когда датчик стоит в труднодоступном месте (над рольгангом, в защитном кожухе, в зоне роботизированной ячейки), выигрывает настройка без механического доступа. IO-Link V1.1 позволяет:
- задать пороги и поведение выхода из ПЛК/мастера, а не с лестницы с отверткой;
- считать диагностические данные и статусы в SCADA, чтобы видеть деградацию по загрязнению и планировать обслуживание;
- тиражировать настройки на однотипные посты при замене датчика, сокращая простои.
Кнопка обучения тоже остается - для быстрого запуска на месте, но на серийных линиях мы предпочитаем фиксировать параметры через IO-Link и хранить их как часть конфигурации оборудования. Это снижает влияние человеческого фактора: после замены датчик не начинает работать по заводскому профилю.
Корпус, подключение и устойчивость к цеховым условиям
В W12-3 важен не только оптический тракт, но и механика. Металлический корпус из цинкового литья лучше переносит вибрации и случайные удары тарой, чем пластиковые исполнения. Степени защиты IP66/IP67 закрывают типовой набор: влажная уборка, аэрозоли СОЖ, пыль от картона. Температурный диапазон с запасом подходит для холодных складов и уличных ворот, где зимой датчик получает отрицательные температуры, а летом - нагрев от оборудования.
Подключение через M12 на 4 контакта упрощает обслуживание: в случае повреждения кабеля меняем только шнур, не вскрывая клеммные коробки. Для щитов и модульной проводки это стандарт, и он хорошо сочетается с удаленной диагностикой по IO-Link.
Как мы обычно применяем датчик на линии
- Учет коробов на выходе формирователя: рефлектор на стойке, датчик на регулируемом кронштейне, в ПЛК - счет по фронту, диагностика загрязнения через IO-Link.
- Контроль наличия лотка перед этикетировщиком: режим СВЕТЛО/ТЕМНО подбираем так, чтобы пленка и блики не давали фантомные импульсы.
- Подтверждение позиции в накопителе: высокая частота переключения позволяет уверенно работать на коротком шаге без пропусков.
Если нужен предсказуемый фотоэлектрический контроль с нормальной параметризацией, берите WL12C-3P2432A00 и закладывайте IO-Link в схему сразу - поможем подобрать рефлектор, мастер и типовую карту параметров под вашу линию.
- Температура хранения-40 ... 75 °C
- СерияW12-3
- Доп. СведенияБез минимального расстояния до отражателя (автоколлимация / коаксиальная оптика)
- Вес0.12 кг
- Вид излученияВидимый красный свет
- Вид подключенияШтекер M12, 4-контактный
- Дистанция обнаружения0 ... 4
- Источник излученияСветодиод PinPoint
- МатериалПластик, ПММА
- Материал корпусаМеталл, цинковое литьё под давлением
- Напряжение питания10 ... 30
- НастройкаIO-Link, одна кнопка обучения
- Переключающий выходPNP
- Поляризационный фильтрДа
- Принцип действияДатчик с отражением от рефлектора
- Рабочая температура-40 ... 60 °c
- Размер светового пятнаØ 100 (3 м) мм

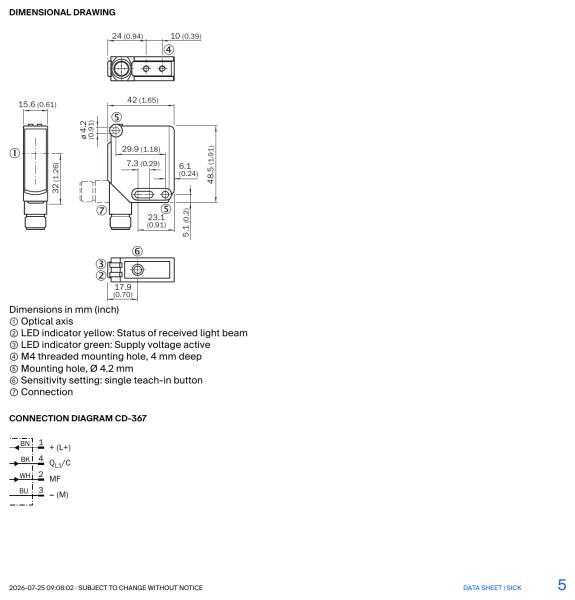

- Размеры (ШхВхГ)15,6 × 48,5 × 42 мм
- Степень защитыIP66, IP67
- Тип защитыПодключения питания защищены от переполюсовки; Входы и выход защищены от переполюсовки; Подавление импульсных помех; Выходы защищены от перегрузки и короткого замыкания
- Тип переключенияСВЕТЛО/ТЕМНО
- Форма корпусаПрямоугольный
- Частота переключения1500 Hz
- Максимальный ток контактов≤ 0,1 А
- Время отклика0.005 мс
- Класс защитыIII
- Диапазон тока0.03
- Длина волны640 нм
- MTTFD891
- Остаточная пульсация< 5
- IO-LinkДа, IO-Link V1.1
- Дистанция работы0 ... 5 макс.
- Угол излученияОк. 1,5°
- DCavg0
- Скорость передачи данныхCOM2 (38,4 kBaud)
- Время цикла2.3 ms
- Длина данных процесса16 Bit
- VendorID26
- DeviceID HEX0x8000EE
- DeviceID DEC8388846
