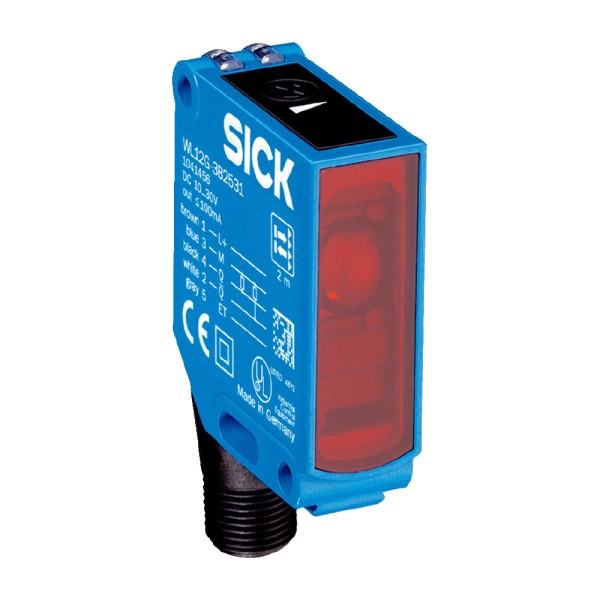

WL12G-3B2531 фотоэлектрический датчик SICK
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
На линиях розлива и упаковки больше всего времени мы теряем не на сложной логике ПЛК, а на простых вещах - датчик то не видит прозрачную тару, то ловит блики от пленки, то реагирует на отражения от нержавейки. В таких задачах WL12G-3B2531 фотоэлектрический датчик SICK обычно закрывает сразу несколько типовых проблем: уверенно работает по рефлектору, корректно отсекает паразитные отражения и нормально переносит мойку и перепады температуры.
SICK WL12G-3B2531: логика обнаружения прозрачных объектов
По принципу это датчик с отражением от рефлектора. Для прозрачных объектов это практичнее, чем пытаться стабильно ловить собственное отражение от ПЭТ или стекла. Луч проходит через тару, возвращается с рефлектора, а появление объекта фиксируется по изменению сигнала. На практике это помогает в двух сценариях: контроль наличия бутылки на входе в укупорку и проверка подачи блистера/пленки, когда фон сильно бликует.
Важная деталь - коаксиальная оптика и отсутствие требования к минимальной дистанции до отражателя. Это упрощает компоновку: можно ставить рефлектор близко к датчику, когда места в защитных кожухах мало или рамка конвейера не дает разнести элементы на привычное расстояние. В условиях тесной механики это экономит часы на переделках кронштейнов.
Серия W12G и WL12G-3B2531 в реальной установке
Серия W12G у нас ассоциируется с промышленным исполнением без сюрпризов: жесткий корпус, стабильная оптика и нормальная повторяемость уставки. Здесь корпус выполнен из цинкового литья под давлением - это не про красоту, а про геометрию и стойкость к ударам, когда датчик цепляют тарой, поддонами или инструментом на обслуживании. Окно из ПММА в эксплуатации менее капризно к частым протиркам и не так быстро мутнеет при корректной химии мойки.
Для участков с санитарной обработкой критична не декларация, а фактическая живучесть. Высокие степени защиты IP66/IP67/IP69K означают, что датчик переживает и струю, и кратковременное погружение, и горячую мойку под давлением. Мы обычно обращаем внимание на это именно на пищевых линиях, в молочке и на мясопереработке, где раз в смену датчики получают по полной.
Настройка и ввод в эксплуатацию без плясок с осциллографом
У WL12G-3B2531 применена механическая настройка потенциометром с 11 оборотами. В полевых условиях это удобнее, чем грубая однооборотная крутилка: можно точно выставить порог на границе, когда тара слегка запотевшая или пленка разной толщины. Мы обычно делаем так: сначала выставляем уверенный запас по рефлектору на чистой трассе, затем прогоняем несколько типовых изделий и подстраиваем уставку под худший случай (мутная бутылка, потертости, капли).
Переключение свет/темно и выбор логики через управляющий провод L/D позволяют быстро привести сигнал к ожидаемой логике входа ПЛК, не городя инверсии в программе. Это особенно удобно на модернизациях, когда входные карты уже заняты, а менять схему из-за одного датчика не хочется.
Электрика, помехоустойчивость и стыковка с ПЛК
Подключение через M12 на 5 контактов - стандартный для цеха формат: нормальные готовые патч-корды, быстрое обслуживание, минимум ошибок при замене. Наличие вариантов PNP/NPN снижает риск несовместимости с существующей логикой входов, что часто всплывает на старых линиях и импортозамещении, где в одном шкафу могут жить разные стандарты.
Мы отдельно ценим встроенные защиты: от переполюсовки, от перегрузки и короткого замыкания на выходе, а также подавление импульсных помех. В реальности это спасает, когда питание датчиков сидит на общей 24 В шине вместе с клапанами и пускателями, и по земле гуляют броски. Чем меньше ложных срабатываний и зависаний, тем реже операторы начинают обходить автоматику и ставить перемычки.
Быстродействие и оптика, которые видны на производительности
Малая задержка и высокая частота переключения важны не сами по себе, а в связке со скоростью конвейера и шагом изделий. На транспортере с мелкой тарой датчик должен уверенно различать соседние объекты и не размазывать фронт сигнала. В сочетании с узким углом излучения и контролируемым световым пятном проще держать стабильную зону контроля и не ловить боковые отражения от направляющих.
Видимый красный свет упрощает наладку: луч можно визуально совместить с рефлектором, быстро проверить загрязнение оптики и оценить запас по сигналу. Это банально, но экономит время при запуске смены и после обслуживания.
Если подбираете датчик под прозрачные объекты и хотите закрыть вопрос с ложными срабатываниями, закладывайте WL12G-3B2531 в спецификацию и сразу планируйте установку с рефлектором и корректной механической защитой кабеля M12. Направьте нам условия по объекту и расстоянию - проверим применимость и поможем без лишних итераций по месту.
- Температура хранения-40 ... 75 °C
- СерияW12G
- Доп. СведенияБез минимального расстояния до отражателя (автоколлимация / коаксиальная оптика)
- Вес0.12 кг
- Вид излученияВидимый красный свет
- Вид подключенияШтекер M12, 5-контактный
- Источник излученияСветодиод
- МатериалПластик, ПММА
- Материал корпусаМеталл, цинковое литьё под давлением
- Напряжение питания10 ... 30
- НастройкаПотенциометр, 11 оборотов
- Переключающий выходPNP, NPN
- Поляризационный фильтрДа
- Принцип действияДатчик с отражением от рефлектора
- Рабочая температура-40 ... 60 °c
- Размер светового пятнаØ 25 (1,5 м) мм

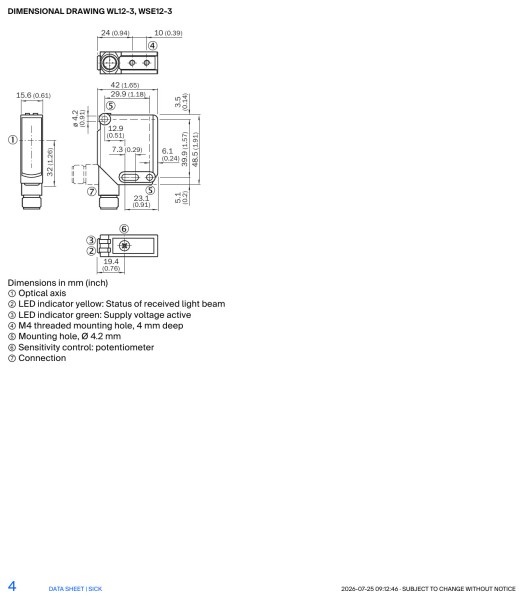

- Размеры (ШхВхГ)15,6 × 48,5 × 42 мм
- Степень защитыIP66, IP67, IP69K
- Тип защитыПодключения питания защищены от переполюсовки; Подавление импульсных помех; Выходы защищены от перегрузки и короткого замыкания
- Тип переключенияСВЕТЛО, ТЕМНО
- Форма корпусаПрямоугольный
- Функция выходаВыбирается управляющим проводом L/D
- Частота переключения1500 Hz
- Максимальный ток контактов≤ 0,1 А
- Категория примененияОбнаружение прозрачных объектов
- Время отклика≤ 0,33 мс
- Класс защитыIII
- Диапазон тока0.03
- Длина волны640 нм
- MTTFD823
- Остаточная пульсация< 5
- Дистанция работы0 ... 4 макс.
- Угол излученияОк. 1,5°
- DCavg0
