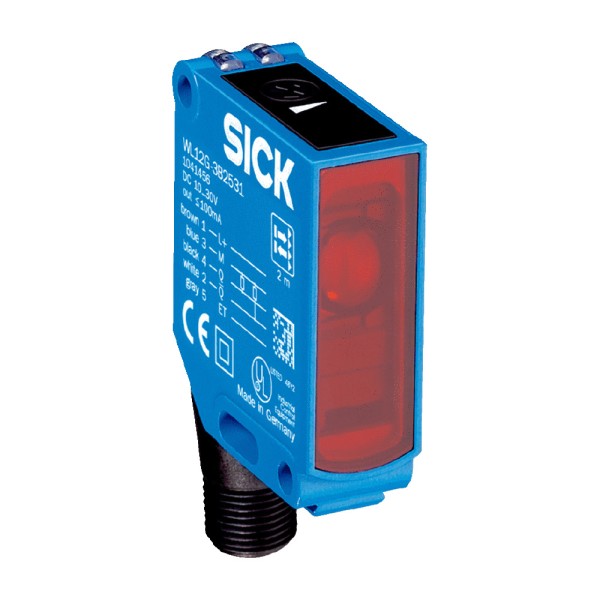

WL12G-3O2431 фотоэлектрический датчик SICK
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как WL12G-3O2431 SICK ведет себя на реальной линии
В типовом узле контроля тары или подачи заготовок нам часто нужно уверенно отработать прозрачный объект, при этом не ловить блики от глянцевых поверхностей и не тратить время на постоянную перенастройку. В таких местах WL12G-3O2431 фотоэлектрический датчик SICK удобен тем, что работает по принципу отражения от рефлектора и использует коаксиальную оптику (автоколлимация) - то есть луч формируется и принимается по одной оси. На практике это заметно снижает влияние перекосов и паразитных отражений, а также позволяет ставить рефлектор вплотную без требования к минимальной дистанции. Для компактных механизмов и конвейеров с ограниченным монтажным окном это критично.
Источник - светодиод в видимом красном диапазоне (длина волны 640 нм). Для нас это не про эстетическую подсветку, а про быстрый пусконаладочный контроль: луч видно, точку проще поймать при юстировке, меньше времени уходит на выставление оптики после сервисных работ. При дальности до 4 м можно закрывать как короткие участки (отсечка на столе), так и протяженные зоны на паллетайзере, где рефлектор ставят на стойке.
Серия W12G и логика устойчивости в эксплуатации
Серия W12G рассчитана на условия, где датчик живет рядом с мойкой, пылью, вибрациями и периодической механикой. Корпус выполнен из металла (цинковое литье под давлением), оптические элементы - из пластика/ПММА. Такая комбинация в цехе обычно дает два плюса: корпус держит ударные нагрузки и не ведет геометрию крепления, а прозрачные элементы сохраняют светопропускание при корректной мойке и обслуживании.
По защите оболочки мы ориентируемся не на номинал ради галочки, а на сценарии обслуживания. Наличие IP66/IP67/IP69K означает, что датчик переносит как стандартное обмывание, так и интенсивную мойку струей под давлением с высокой температурой в санитарных зонах. Важно, что это снижает риск дрейфа чувствительности из-за попадания влаги в оптический тракт и разъемную часть, особенно при перепадах температур.
SICK WL12G-3O2431: скорость, выходы и согласование с ПЛК
В автоматизации часто упираемся в динамику: короткий объект, высокий темп, мало времени на реакцию. Здесь время отклика до 0,33 мс и частота переключения 1500 Hz дают запас по быстродействию на быстрых транспортерах и дозаторах. Для примера: при высокой скорости ленты датчик успевает отработать метку или кромку, где более медленные решения начинают пропускать.
Переключающий выход с поддержкой PNP и NPN упрощает стандартизацию по шкафам управления: можно согласовать датчик с входными модулями разных серий без дополнительных согласующих реле. Отдельно полезна функция выбора логики светло/темно по управляющему проводу L/D - это экономит время при вводе в эксплуатацию, когда нужно быстро поменять логику срабатывания без перестановки рефлектора и без сложных параметризаций.
Настройка выполнена потенциометром на 11 оборотов. В реальной жизни это дает более тонкую установку порога по сравнению с грубой регулировкой: можно стабильно настроить срабатывание на прозрачной пленке или бликующей упаковке, минимизируя ложные переключения. Плюс - меньше зависимость от небольших загрязнений на рефлекторе, когда приходится оставлять технологический запас по усилению.
Монтаж, подключение и сервисная пригодность
Подключение через штекер M12 на 4 контакта - это нормальная промышленная практика: быстро заменить датчик без перекоммутации в клеммнике, а при необходимости держать запасной узел на складе и менять по принципу снял-поставил. Габарит прямоугольного корпуса удобен для установки на кронштейны в тесных местах, где цилиндрические датчики упираются в соседние механизмы.
В части помехоустойчивости полезен набор встроенных защит: переполюсовка питания, подавление импульсных помех, защита выхода от перегрузки и короткого замыкания. На линиях с индуктивными нагрузками и общими шинами питания это реально снижает число случайных отказов после аварийных остановов и после работ электромонтажа. Остаточная пульсация по питанию ограничена, поэтому датчик устойчивее переносит неидеальные источники 24 В в распределенных шкафах.
Температурный диапазон работы от -40 до 60 °C закрывает как холодные склады и уличные узлы под навесом, так и горячие зоны рядом с термоусадкой, где воздух прогревается. При этом хранение допускает более широкий диапазон, что важно для ЗИП: датчики часто лежат на складе без отопления.
- Для контроля прозрачной тары и пленки используем связку датчик + рефлектор и оставляем небольшой запас по усилению, чтобы загрязнение не приводило к дребезгу сигнала.
- Для быстрого конвейера ориентируемся на малое время отклика и корректно выбираем логику L/D под конкретную схему входов ПЛК.
- Для моечных зон закладываем правильный кабель с M12 и контролируем герметичность ответной части разъема, чтобы IP69K отрабатывался не только на корпусе.
Подберите WL12G-3O2431 под ваш узел, и мы поможем увязать схему подключения, логику L/D и условия монтажа под конкретный ПЛК и рефлектор. Запрашивайте поставку и техническое согласование.
- Температура хранения-40 ... 75 °C
- СерияW12G
- Доп. СведенияБез минимального расстояния до отражателя (автоколлимация / коаксиальная оптика)
- Вес0.12 кг
- Вид излученияВидимый красный свет
- Вид подключенияШтекер M12, 4-контактный
- Источник излученияСветодиод
- МатериалПластик, ПММА
- Материал корпусаМеталл, цинковое литьё под давлением
- Напряжение питания10 ... 30
- НастройкаПотенциометр, 11 оборотов
- Переключающий выходPNP, NPN
- Поляризационный фильтрДа
- Принцип действияДатчик с отражением от рефлектора
- Рабочая температура-40 ... 60 °c
- Размер светового пятнаØ 25 (1,5 м) мм

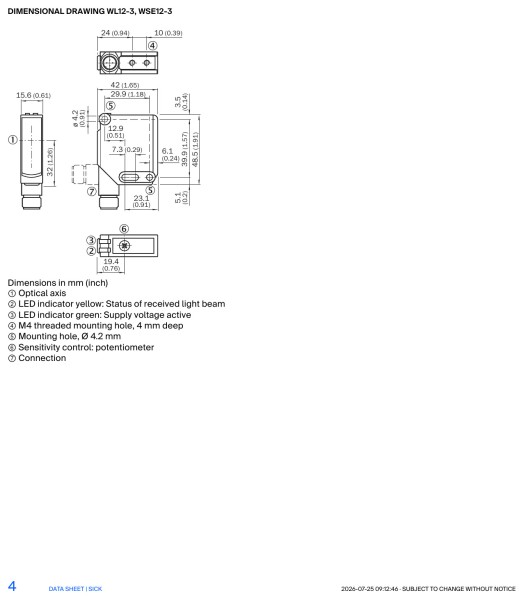

- Размеры (ШхВхГ)15,6 × 48,5 × 42 мм
- Степень защитыIP66, IP67, IP69K
- Тип защитыПодключения питания защищены от переполюсовки; Подавление импульсных помех; Выходы защищены от перегрузки и короткого замыкания
- Тип переключенияСВЕТЛО/ТЕМНО
- Форма корпусаПрямоугольный
- Функция выходаВыбирается управляющим проводом L/D
- Частота переключения1500 Hz
- Максимальный ток контактов≤ 0,1 А
- Категория примененияОбнаружение прозрачных объектов
- Время отклика≤ 0,33 мс
- Класс защитыIII
- Диапазон тока0.03
- Длина волны640 нм
- MTTFD823
- Остаточная пульсация< 5
- Дистанция работы0 ... 4 макс.
- Угол излученияОк. 1,5°
- DCavg0
