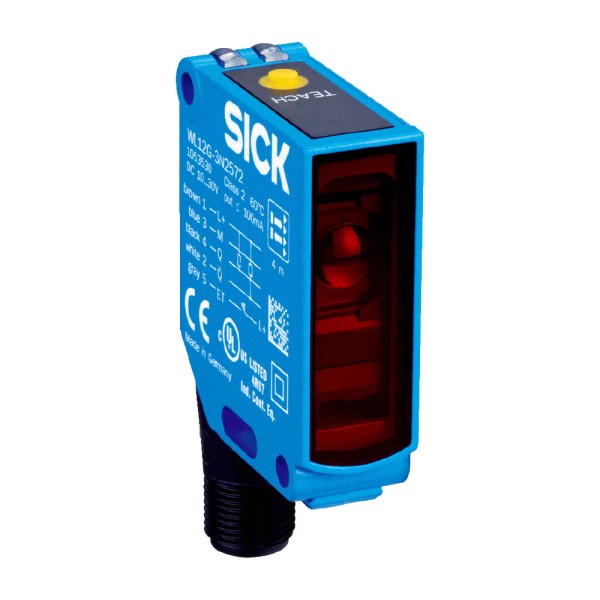

WL12G-3P2582S10 фотоэлектрический датчик SICK
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
На линии розлива, упаковки или подачи блистеров чаще всего «всплывает» одна и та же проблема: прозрачный объект вроде ПЭТ-бутылки, стекла, пленки или лотка ведет себя непредсказуемо для обычной оптики. На стабильность влияет наклон поверхности, блики от ламп, влажность и пыль, а также зазор между датчиком и продуктом. В таких задачах мы обычно уходим от диффузного принципа в сторону датчика с отражением от рефлектора - именно под это и рассчитан WL12G-3P2582S10 фотоэлектрический датчик SICK.
SICK WL12G-3P2582S10 в задачах контроля прозрачных объектов
Датчик работает по схеме отражатель-датчик, но с коаксиальной оптикой (автоколлимация). Практический смысл здесь простой: нет минимального расстояния до отражателя, то есть можно ставить рефлектор вплотную, когда нет места в станине или в зоне направляющих. Это удобно на компактных модулях подачи тары, на маркираторах и на этикетировщиках, где монтажные окна ограничены.
Инфракрасный свет с длиной волны 850 нм дает более предсказуемую работу по прозрачным материалам по сравнению с видимым диапазоном: меньше паразитных засветок от внешнего освещения и выше повторяемость при изменении цвета продукта. Дополнительно помогает поляризационный фильтр - он режет ложные срабатывания от зеркальных поверхностей и глянцевых пленок, когда отражение идет не от рефлектора, а от самой тары.
Как характеристики WL12G-3P2582S10 SICK влияют на реальную эксплуатацию
Для быстрой механики важны не «цифры ради цифр», а то, как датчик отрабатывает на предельных режимах. Время отклика до 0,333 мс и частота переключения 1500 Гц позволяют уверенно ловить короткие метки и тонкие кромки на движущейся пленке, а также контролировать разрывы и стыки при высокой скорости транспортера. На практике это снижает риск пропуска изделия при выдаче команды на отсечку или на пневмоотбраковку.
Выход PNP в логике СВЕТЛО удобен в типовой шкафной обвязке: датчик «видит» отражатель - на выходе активное состояние. В диагностике это проще: пропал отраженный сигнал (грязь на рефлекторе, перекос, закрытие луча объектом) - состояние меняется, и оператор быстрее локализует причину. Подключение через M12 на 5 контактов ускоряет замену в поле и снижает вероятность ошибок при перекоммутации, что критично на линиях с короткими окнами обслуживания.
Рабочая дистанция до 4 м закрывает большинство задач по створкам защитных кожухов, по зонам конвейерных проемов и по контролю наличия тары в накопителе. При этом нужно учитывать размер светового пятна: на 3 м оно порядка 100 мм, и это влияет на селективность. Если рядом идут два канала или узкие направляющие, мы обычно закладываем экранирование или выбираем геометрию установки так, чтобы луч не «цеплял» соседние элементы.
Монтаж и устойчивость к цеховым условиям
Корпус из цинкового литья под давлением в прямоугольном форм-факторе нормально переживает вибрации и случайные касания в зоне подачи. Для пищевых и фармацевтических участков важно, что степень защиты IP66/IP67 позволяет без лишних опасений работать в пыльной среде и при периодической мойке с брызгами, а диапазон температур -40…60 °C закрывает как холодные склады, так и нагретые зоны рядом с термотоннелями. В таких условиях слабым местом обычно становится не оптика, а кабель и разъем - здесь M12 дает предсказуемую герметизацию и повторяемое усилие затяжки.
Отдельно отметим встроенные защиты по питанию и выходу: переполюсовка, подавление импульсных помех, защита от перегрузки и КЗ. В реальном шкафу это спасает при ошибках наладки и при бросках от индуктивных нагрузок, когда на одной линии сидят клапаны, контакторы и датчики. Питание 10…30 В удобно для стандартных 24 В систем, включая участки с просадками на длинных трассах.
Наладка на объекте без лишней возни
Одна кнопка обучения - это не про «удобство», а про скорость ввода в эксплуатацию. На примере: ставим рефлектор, выставляем ось, обучаем на чистом луче, затем проверяем с образцом прозрачной тары. Два режима по ослаблению (10% и 18%) позволяют подстроиться под условия, когда объект слегка «подъедает» сигнал и нужно отделить его от фоновых колебаний из-за пыли или старения рефлектора. В итоге уменьшаем количество тонких ложных срабатываний, которые обычно проявляются не сразу, а через пару недель работы.
Если нужен предсказуемый контроль прозрачных объектов на отражателе с быстрым откликом и промышленной защитой, закладывайте WL12G-3P2582S10 в спецификацию и присылайте нам схему узла - подберем рефлектор, проверим монтажную геометрию и дадим рекомендации по настройке.
- Температура хранения-40 ... 75 °C
- СерияW12G
- Доп. СведенияБез минимального расстояния до отражателя (автоколлимация / коаксиальная оптика)
- Вес0.12 кг
- Вид излученияИнфракрасный свет
- Вид подключенияШтекер M12, 5-контактный
- Источник излученияСветодиод
- МатериалПластик, ПММА
- Материал корпусаМеталл, цинковое литьё под давлением
- Напряжение питания10 ... 30
- НастройкаОдна кнопка обучения
- Переключающий выходPNP
- Поляризационный фильтрДа
- Принцип действияДатчик с отражением от рефлектора
- Рабочая температура-40 ... 60 °c
- Размер светового пятнаØ 100 (3 м) мм

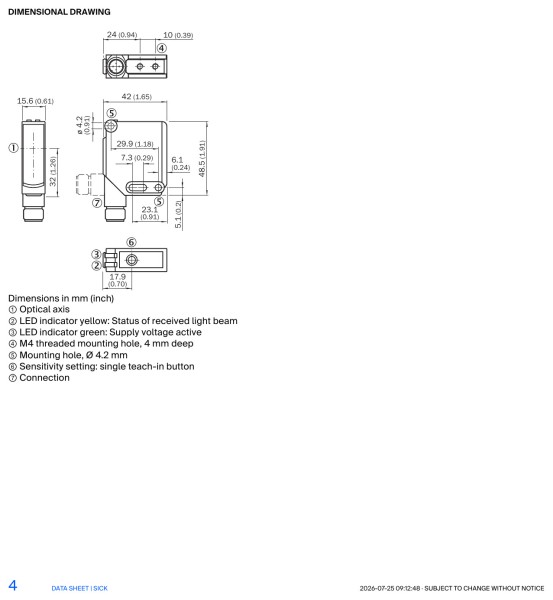

- Размеры (ШхВхГ)15,5 × 48,5 × 42 мм
- Степень защитыIP66, IP67
- Тип защитыПодключения питания защищены от переполюсовки; Входы и выход защищены от переполюсовки; Подавление импульсных помех; Выходы защищены от перегрузки и короткого замыкания
- Тип переключенияСВЕТЛО
- Форма корпусаПрямоугольный
- Частота переключения1500 Hz
- Максимальный ток контактов≤ 0,1 А
- Категория примененияОбнаружение прозрачных объектов
- Время отклика≤ 0,333 мс
- Класс защитыIII
- Диапазон тока0.04
- Длина волны850 нм
- Остаточная пульсация< 5
- Дистанция работы0 ... 4 макс.
- Режим работыРежим I: ослабление 10 %; режим II: ослабление 18 %
