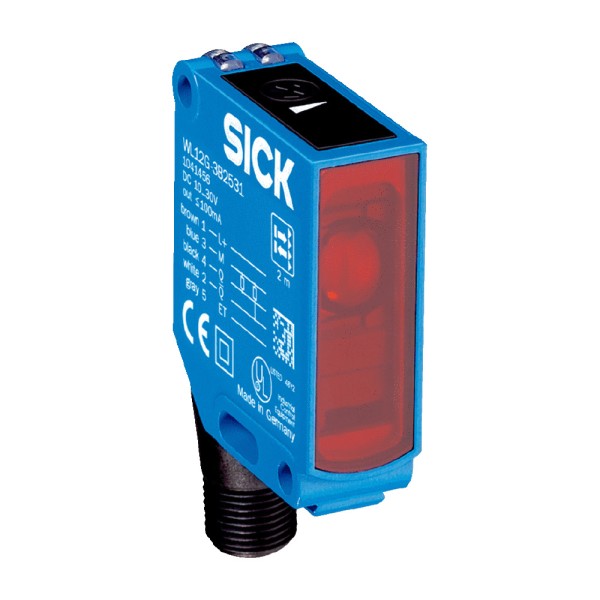

WL12G-3P3572S12 фотоэлектрический датчик SICK
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как датчик ведет себя на линии с прозрачной тарой
В реальной автоматизации прозрачные объекты - отдельная боль: бликуют, дают паразитные отражения, а при смене партии тары на конвейере стабильность срабатывания легко уходит. WL12G-3P3572S12 фотоэлектрический датчик SICK мы рассматриваем как рабочий инструмент именно для таких задач: он построен по принципу отражения от рефлектора и ориентирован на обнаружение прозрачных объектов. Это означает, что мы формируем контролируемый оптический канал датчик-рефлектор и ловим ослабление луча при появлении бутылки, блистера, пленки или прозрачной крышки.
На практике это удобно в упаковочных машинах, этикетировщиках, линиях розлива и на подаче лотков: вместо попыток поймать слабый отраженный сигнал от самой детали мы работаем с опорной засветкой от рефлектора. Сценарий типовой: ставим датчик напротив рефлектора, задаем базовый уровень и получаем предсказуемую реакцию на попадание прозрачной стенки в луч.
SICK WL12G-3P3572S12: оптика и скорость без лишней сложности
Здесь применен светодиод PinPoint с видимым красным светом. Для монтажника это не про эстетические индикаторы, а про нормальную юстировку: луч видно глазом, проще ловить ось на кронштейне и контролировать геометрию при регламентной замене узлов. Длина волны 660 нм хорошо работает с большинством стандартных рефлекторов и дает понятное поведение на прозрачных материалах, где инфракрасный канал иногда сложнее диагностировать на месте.
Время отклика на уровне ≤ 0,333 мс и частота переключения 1500 Hz важны не в паспорте, а на скоростных транспортерах. Когда шаг между изделиями небольшой, а механика дает вибрацию, датчик должен отрабатывать кромки без растягивания импульса. Мы обычно закладываем запас: быстрый отклик позволяет корректно снять метку присутствия даже при высоких скоростях и коротком времени перекрытия луча.
Настройка одной кнопкой и стабильность порога в эксплуатации
Настройка через одну кнопку обучения - это не просто удобство. На линии часто нет времени на тонкую ручную регулировку, а оператору важно воспроизводимо восстановить работоспособность после обслуживания. Обучение по месту дает повторяемый порог на конкретной оптической схеме: с тем рефлектором, в той рамке, с теми экранами и фактической запыленностью.
Отдельно отмечаем особенность без непрерывной адаптации порога. В некоторых применениях автоматическая подстройка со временем начинает подыгрывать фону: например, при постепенном загрязнении оптики или при появлении паразитных отражателей рядом. Здесь порог не плывет сам по себе, а значит логика срабатывания предсказуемее. Это особенно заметно на прозрачной таре: система не начинает пропускать объект из-за того, что долго смотрела на ухудшенный сигнал и решила, что так и должно быть.
Подключение, выходы и интеграция в шкаф управления
По подключению используем штекер M12, 5-контактный - стандартная история для промышленного монтажа. Это дает быструю замену без перекоммутации в клеммнике, уменьшает ошибки при ремонте и облегчает перенос датчика на соседнюю позицию при переналадке. По выходам предусмотрены PNP и NPN, а также комплементарная функция выхода. В проектах это помогает, когда часть входных карт рассчитана на PNP, а часть оборудования или промежуточные реле - на NPN, либо когда нужно одновременно иметь прямой и инверсный сигнал для диагностики или контроля залипания.
Тип переключения СВЕТЛО/ТЕМНО дает гибкость под логику ПЛК: можно выбрать, что считать нормальным состоянием - наличие опорного сигнала от рефлектора или его ослабление. В эксплуатации это снижает время на ввод в работу, потому что не приходится менять проводку или переписывать программу только из-за инверсии входа.
Механика и защита, которые реально влияют на простой
Корпус из металла (цинковое литье под давлением) - это устойчивость к случайным ударам и перекосам на кронштейнах, особенно в зонах загрузки и у звездочек, где постоянно цепляют инструментом. Окно из ПММА адекватно переносит типовую производственную среду, а степень защиты IP66/IP67 позволяет переживать мойку и брызги при условии корректной коммутации M12 и целых уплотнений. Температурные диапазоны хранения и работы закрывают стандартные задачи складов и цехов, где возможны холодные пуски и нагрев от оборудования.
Набор электрических защит - от переполюсовки до подавления импульсных помех и защиты выходов от КЗ - на практике спасает при типовых ошибках: перепутали питание при пусконаладке, поймали выброс от индуктивной нагрузки, или в кабель-канале появилась наводка. Для нас это снижение риска плавающих отказов, когда датчик то работает, то нет, и на поиск уходит смена.
Примеры, где WL12G-3P3572S12 показывает себя лучше типовых решений
Линия розлива: контроль наличия прозрачной бутылки перед укупоркой. Датчик с рефлектором стабильнее, чем диффузный, когда бутылка меняет форму и степень блеска.
Флоу-пак: контроль пленки или прозрачного лотка на подаче. Быстрый отклик помогает не пропускать короткие события на высоких скоростях.
Сортировка: фиксация прохода прозрачных блистеров на транспортере с металлическим фоном, где отражения от фона обычно мешают.
Если нужно аккуратно и стабильно детектировать прозрачный объект в связке датчик-рефлектор и без сюрпризов по порогу, закладывайте WL12G-3P3572S12 в спецификацию и дайте нам вводные по месту установки - поможем подобрать рефлектор, схему коммутации и режим срабатывания.
- Температура хранения-40 ... 75 °C
- СерияW12G
- Вес0.12 кг
- Вид излученияВидимый красный свет
- Вид подключенияШтекер M12, 5-контактный
- Источник излученияСветодиод PinPoint
- МатериалПластик, ПММА
- Материал корпусаМеталл, цинковое литьё под давлением
- Напряжение питания10 ... 30
- НастройкаОдна кнопка обучения
- Переключающий выходPNP, NPN
- Принцип действияДатчик с отражением от рефлектора
- Рабочая температура≤ 60 °c
- Размер светового пятнаØ 25 (1,5 м) мм

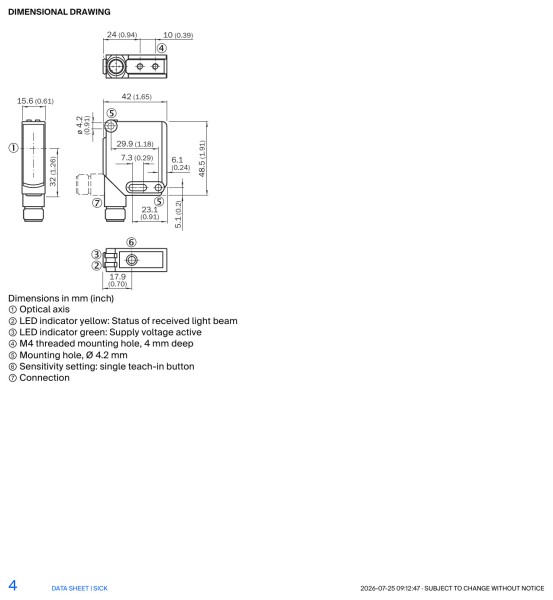

- Размеры (ШхВхГ)15,5 × 48,5 × 42 мм
- Степень защитыIP66, IP67
- Тип защитыПодключения питания защищены от переполюсовки; Входы и выход защищены от переполюсовки; Подавление импульсных помех; Выходы защищены от перегрузки и короткого замыкания
- Тип переключенияСВЕТЛО/ТЕМНО
- Форма корпусаПрямоугольный
- Функция выходаКомплементарный
- Частота переключения1500 Hz
- Максимальный ток контактов≤ 0,1 А
- Категория примененияОбнаружение прозрачных объектов
- Время отклика≤ 0,333 мс
- Класс защитыIII
- Диапазон тока0.04
- Длина волны660 нм
- Остаточная пульсация< 5
- Дистанция работы0 ... 0,5 макс.
- ОсобенностиБез непрерывной адаптации порога
- Режим работыРежим I: ослабление 10 %; режим II: ослабление 18 %
