На линии розлива и упаковки чаще всего ломается не датчик, а логика его применения: прозрачная тара, бликующая пленка, рефлектор стоит близко, вибрация уводит юстировку, а оператору нужно быстро восстановить работу без ноутбука и длительной перенастройки. Мы ставим в такие узлы датчики с отражением от рефлектора и коаксиальной оптикой, потому что это предсказуемый способ детектировать сложные объекты при компактном монтаже и стабильной геометрии луча.
SICK WL12G-3V2572 в задачах прозрачных объектов

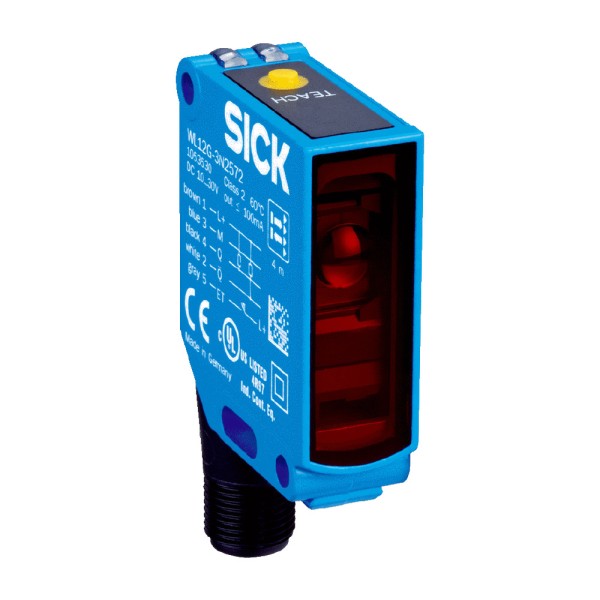

WL12G-3V2572 фотоэлектрический датчик SICK рассчитан именно на обнаружение прозрачных объектов - ПЭТ-бутылок, стекла, блистеров, полиэтиленовых пакетов на фоне конвейера. В реальной эксплуатации это означает меньше ложных срабатываний на глянец и меньше пропусков на тонких стенках, когда обычный диффузный датчик начинает зависеть от цвета этикетки и угла поверхности.
Коаксиальная (автоколлимационная) оптика полезна тем, что луч и приемник максимально согласованы по оси. Для монтажника это упрощает компоновку: рефлектор можно ставить вплотную по месту, без требования к минимальному расстоянию, что часто критично в кожухах машин и на ограниченных рамах.
Оптика, поляризация и видимый красный свет
Источник PinPoint со светом 660 нм дает четкое пятно и понятную визуальную индикацию направления при пусконаладке. На практике мы видим, что это снижает время выставления пары датчик-рефлектор, особенно когда доступ неудобный и приходится работать с зеркалом или через защитное окно.
Поляризационный фильтр в схеме с рефлектором - не формальность. Он отсекает паразитные отражения от металла, нержавейки, пленки и мокрых поверхностей. Это особенно важно на участках мойки и в пищевых цехах, где конденсат превращает любую поверхность в источник бликов. В результате датчик продолжает различать полезный возврат от рефлектора и случайные засветки.
SICK серия W12G: скорость и стабильность сигнала
Когда на транспортере идут мелкие изделия с небольшим шагом, важны не только метры дальности, а динамика. Быстрое переключение и короткое время отклика дают контроллеру нормальную временную диаграмму: меньше дрожания фронтов, проще фильтрация в ПЛК, стабильнее счет и позиционирование. На высоких скоростях это напрямую влияет на точность выбраковки, дозирования и синхронизации с энкодером.
Переключающий выход PNP удобен для типовых входов 24 В в шкафах автоматики. В полевых условиях это снижает риск ошибок при замене: большинство стандартных дискретных карт рассчитаны именно на такую логику, а диагностика по уровню сигнала очевиднее для дежурного электромеханика.
Подключение и ввод в эксплуатацию без лишней возни
Штекер M12 на 5 контактов - практичное решение для обслуживания: замена по месту без перекоммутации в коробке, меньше шансов поймать плохой контакт при вибрации. Для проектов с частыми переналадками это экономит часы простоя на каждом участке.
Отдельно отметим обучение одной кнопкой. Это не про удобство ради удобства. На линиях, где смены разные и не у всех одинаковый опыт, простая процедура teach-in уменьшает вероятность того, что датчик уйдет в неверный порог и начнет пропускать прозрачную тару. Два режима по ослаблению помогают подстроиться под запас по сигналу: например, для чистого рефлектора и сухой зоны можно оставить более чувствительный режим, а для запыления или пленки - перейти на более устойчивый.
Эксплуатационная надежность: корпус, защита, температура
Металлический корпус из цинкового литья держит механические нагрузки, а оптические элементы из ПММА в таких датчиках обычно лучше переживают мелкие удары и контакт с технологическими загрязнениями, чем хрупкие решения. Степени защиты IP66/IP67 закрывают типовые сценарии: пыль, брызги, промывка, кратковременное погружение при неудачной мойке участка.
Диапазон рабочих температур полезен не только для улицы. Мы встречаем -25…-35 °C в неотапливаемых складах и +50…+60 °C в закрытых шкафах и над печами термоусадки. В этих условиях важно, что электроника и оптика остаются стабильными, а защита от переполюсовки и короткого замыкания реально спасает при ошибках монтажников и при повреждениях кабеля.
Если нужно надежно отслеживать прозрачные объекты и при этом сохранить простую наладку и обслуживаемость на линии - закладывайте SICK WL12G-3V2572 и подбирайте рефлектор под механику узла, а мы поможем сверить схему подключения и режим teach-in под вашу задачу.
- Температура хранения-40 ... 75 °C
- СерияW12G
- Доп. СведенияБез минимального расстояния до отражателя (автоколлимация / коаксиальная оптика)
- Вес0.12 кг
- Вид излученияВидимый красный свет
- Вид подключенияШтекер M12, 5-контактный
- Источник излученияСветодиод PinPoint
- МатериалПластик, ПММА
- Материал корпусаМеталл, цинковое литьё под давлением
- Напряжение питания10 ... 30
- НастройкаОдна кнопка обучения
- Переключающий выходPNP
- Поляризационный фильтрДа
- Принцип действияДатчик с отражением от рефлектора
- Рабочая температура-40 ... 60 °c
- Размер светового пятнаØ 25 (1,5 м) мм

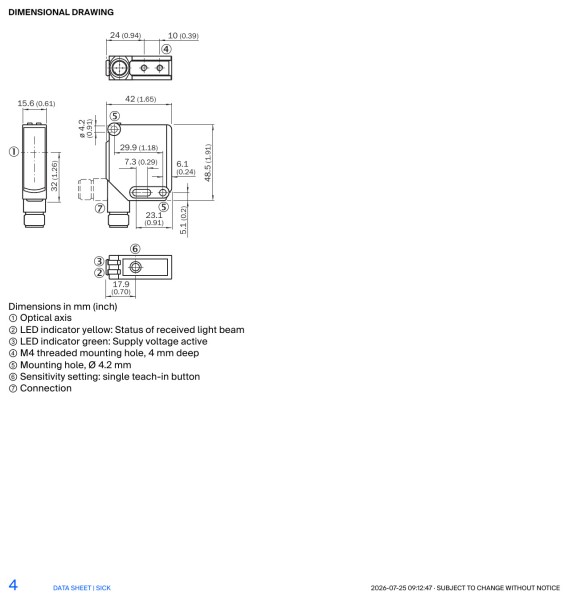

- Размеры (ШхВхГ)15,5 × 48,5 × 42 мм
- Степень защитыIP66, IP67
- Тип защитыПодключения питания защищены от переполюсовки; Входы и выход защищены от переполюсовки; Подавление импульсных помех; Выходы защищены от перегрузки и короткого замыкания
- Тип переключенияСВЕТЛО/ТЕМНО
- Форма корпусаПрямоугольный
- Частота переключения1500 Hz
- Максимальный ток контактов≤ 0,1 А
- Категория примененияОбнаружение прозрачных объектов
- Время отклика≤ 0,333 мс
- Класс защитыIII
- Диапазон тока0.04
- Длина волны660 нм
- MTTFD1099
- Остаточная пульсация< 5
- Дистанция работы0 ... 4 макс.
- DCavg0
- Режим работыРежим I: ослабление 10 %; режим II: ослабление 18 %
