Как WL12L-2B520 фотоэлектрический датчик SICK ведет себя на линии
В реальной эксплуатации чаще всего ломается не датчик, а логика его применения: глянцевая пленка на упаковке, бликующий алюминий, вибрации кронштейна, а объект маленький и летит быстро. Мы закладываем WL12L-2B520 именно под такие случаи - когда нужен стабильный захват метки или кромки, а времени на подбор экзотической оптики нет. Здесь работает лазерный источник видимого красного диапазона и минимальное световое пятно: при точной механической установке можно уверенно ловить элементы порядка миллиметра без расплыва границы срабатывания.
Отдельный плюс для пусконаладки - видимый луч. Монтажник сразу видит геометрию, не тратит время на гадания, куда смотрит оптика. На конвейере это напрямую сокращает простой при переналадке и снижает риск, что датчик оставят в пограничном режиме по запасу сигнала.
SICK WL12L-2B520: оптика с отражателем и работа с проблемными поверхностями
Принцип датчика с отражением от рефлектора практичен на протяженных участках: один активный узел на раме, а не две точки юстировки как у барьера. Важная деталь - поляризационный фильтр. На линиях с пленкой, ламинированным картоном и полированными деталями он отсекает паразитные отражения от объекта и помогает держать стабильное состояние выхода, особенно когда рядом есть металлические направляющие и защитные ограждения.
Еще один инженерный момент - коаксиальная оптика и отсутствие требования к минимальной дистанции до отражателя. В тесных шкафах, на компактных станциях маркировки и в зоне накопителей часто нет места для правильной геометрии. Здесь можно поставить отражатель близко, не уходя в мертвую зону, и все равно получить рабочую систему, а не компромисс с постоянными ложными срабатываниями.
Серия W12-2 Laser в задачах быстрых объектов
Для счетных задач и отсечки на высокой скорости важны две вещи: временная динамика и повторяемость. Малое время отклика и высокая частота переключения дают возможность уверенно отрабатывать короткие импульсы от небольших объектов. На практике это заметно, когда считаем таблетки в лотке, контролируем прохождение ушек на пластиковой детали или отрабатываем разрывы в потоке этикетки на аппликаторе. Если датчик медленный, ПЛК видит усредненный сигнал и начинает терять события.
Настройка потенциометром - простое, но надежное решение там, где нет задачи уводить параметры в сеть. Мы часто используем это в автономных узлах: выставили порог по месту, зафиксировали, и датчик годами работает без участия софта и сервисных утилит. При этом выбор логики светло/темно и управление L/D позволяют подстроить поведение выхода под конкретную схему - например, чтобы при обрыве луча формировалась авария, а не молчание.
Подключение, защита и устойчивость к мойке
В промышленной среде датчик оценивают не по лабораторным цифрам, а по тому, сколько раз его можно снять/поставить и сколько он переживет моек. Подключение через M12 на 5 контактов мы считаем правильным стандартом: нормальная развязка по цепям, быстрый сервис, минимум ошибок при замене. Металлический корпус лучше держит резьбы и кронштейны, а также спокойнее переносит случайные удары тарой и инструментом.
По степени защиты важно, что устройство рассчитано не только на пыль и брызги, но и на жесткие режимы санитарной обработки. Это критично для пищевых участков и фармы, где регулярная мойка под давлением быстро выявляет слабые места кабельных вводов и уплотнений. Встроенные защиты по питанию и выходу полезны в реальных щитах: переполюсовка при монтаже, импульсные помехи от контакторов, короткое замыкание на датчиковой линии - типовые события, которые не должны останавливать смену.
Практические заметки по монтажу WL12L-2B520 от SICK
Мы рекомендуем закладывать нормальную механику: жесткий кронштейн, исключение микровибраций, фиксация положения после юстировки. Лазер и пятно малого диаметра дают точность, но требуют, чтобы ось не гуляла. Для контроля прохождения объекта на расстоянии лучше сразу продумать место под отражатель и защиту от загрязнения. В пыльных зонах помогает простая шторка или продувка, потому что любая пленка на оптике сначала съедает запас сигнала, а затем превращается в нестабильные переключения.
Артикул WL12L-2B520 фотоэлектрический датчик SICK мы обычно ставим в узлы, где важны точность по мелкой детали, высокая динамика и стойкость к эксплуатации, а не декоративные параметры на бумаге.
Передадим датчик в поставку с технической консультацией по схеме включения PNP/NPN и подбору рефлектора под вашу механику - дайте нам исходные расстояния и тип объекта, проверим применимость и поможем избежать ошибок на пуске.
- Температура хранения-25 ... 75 °C
- СерияW12-2 Laser
- Доп. СведенияБез минимального расстояния до отражателя (автоколлимация / коаксиальная оптика)
- Вес0.13 кг
- Вид излученияВидимый красный свет
- Вид подключенияШтекер M12, 5-контактный
- Источник излученияЛазер
- МатериалПластик, ПММА
- Материал корпусаМеталл
- Напряжение питания10 ... 30
- НастройкаПотенциометр
- Переключающий выходPNP, NPN
- Поляризационный фильтрДа
- Принцип действияДатчик с отражением от рефлектора
- Рабочая температура-10 ... 50 °c
- Размер светового пятнаØ 0,8 (300) мм

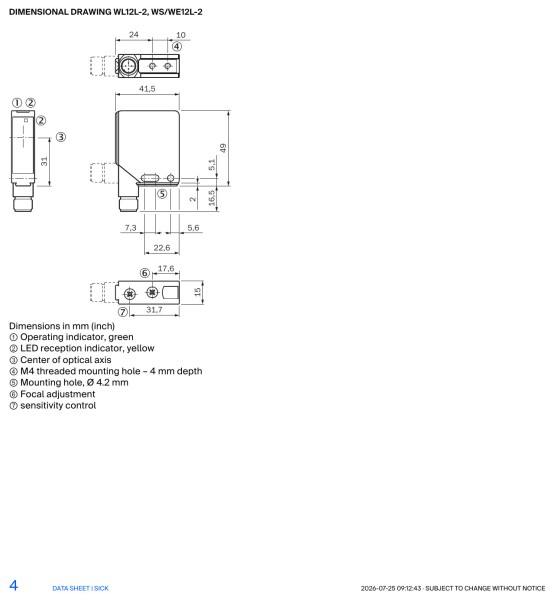

- Размеры (ШхВхГ)15 × 49 × 41,5 мм
- Степень защитыIP67, IP69K
- Тип защитыПодключения питания защищены от переполюсовки; Подавление импульсных помех; Выходы защищены от перегрузки и короткого замыкания
- Тип переключенияСВЕТЛО, ТЕМНО
- Форма корпусаПрямоугольный
- Функция выходаВыбирается управляющим проводом L/D
- Частота переключения2500 Hz
- Максимальный ток контактов≤ 0,1 А
- Категория примененияОбнаружение малых и быстродвижущихся объектов
- Время отклика≤ 0,2 мс
- Класс защитыIII
- Диапазон тока0.055
- Класс лазера2
- Длина волны650 нм
- MTTFD448
- Остаточная пульсация< 5
- Дистанция работы0 ... 15 макс.
- DCavg0
- ОсобенностиФокусировка от 150 до 450 мм
