В типовом узле упаковочной линии датчик часто ставят в тесной зоне: между направляющими, пневмоцилиндрами и защитным кожухом. Там же летит пыль от картона, идет мойка, а объект - небольшой и быстрый: этикетка, край пленки, носик флакона. В таких местах мы обычно уходим от диффузных решений и берем ретрорефлекторный принцип: стабильнее на контрастных и глянцевых поверхностях, проще держать повторяемость при смене продукта.
SICK WL12L-2B530 в задачах точного срабатывания
WL12L-2B530 фотоэлектрический датчик SICK относится к серии W12-2 Laser и построен как датчик с отражением от рефлектора. Для эксплуатации это означает понятную механику: ставим датчик на раму, рефлектор - напротив, а объект просто перекрывает луч. Такой подход хорошо переживает разноцветные этикетки и слабые изменения коэффициента отражения, потому что мы контролируем геометрию луча, а не пытаемся угадывать отраженный сигнал от самого объекта.
Лазерный видимый красный свет дает тонкое пятно и, как следствие, уверенную работу по мелким деталям. На практике это полезно, когда нужно ловить отверстия, перемычки, тонкую кромку блистера или стикер на высокой скорости. Быстрый отклик и высокая частота переключения позволяют датчику не пропускать короткие импульсы при быстром конвейере и при этом не превращать вход ПЛК в генератор дребезга.
Оптика и настройка: почему это влияет на стабильность
В этой модели применена коаксиальная оптика с автоколлимацией, и важный момент - отсутствие минимального расстояния до отражателя. В реальной компоновке это снимает ограничение, когда отражатель приходится ставить слишком далеко из-за требований оптики. Мы часто используем это в компактных транспортерах, где между стойками всего 200-300 мм: отражатель можно поставить близко, а датчик при этом остается в рабочем режиме без плясок по усилению.
Фокусировка от 300 мм до бесконечности помогает держать узкий луч на разных дистанциях. Это удобно при модернизации: сегодня датчик стоит на дверце шкафа, завтра его переносят на общий кронштейн - и не нужно менять тип, достаточно корректно выставить оптику и чувствительность.
Настройка потенциометром - простой и надежный вариант для обслуживающего персонала. На линии без инженерного доступа к параметризации можно быстро подстроить порог под конкретный рефлектор и загрязнение, не подключая ноутбук и не вмешиваясь в софт контроллера.
WL12L-2B530 SICK: подключение и интеграция в шкаф
Подключение через M12 на 5 контактов - это нормальная промышленная практика для быстрой замены. В эксплуатации важно другое: мы можем заранее собрать унифицированные кабели, вести их в стандартные клеммники, а при аварии просто перекинуть датчик без перекоммутации жил. Дополнительно полезна возможность выбора логики СВЕТЛО/ТЕМНО управляющим проводом L/D: на одной и той же аппаратной схеме можно подстроиться под требования конкретного входа ПЛК или под стандарт предприятия по логике сигналов.
Наличие PNP и NPN в одной модели упрощает жизнь на смешанных объектах, где часть оборудования исторически сидит на PNP, а часть - на NPN. Мы встречали это на складах и на линиях с импортными узлами разных годов. В таких случаях один тип датчика закрывает обе архитектуры, а склад ЗИП становится меньше.
Защита, корпус и работа в тяжелых условиях
Металлический корпус и степени защиты IP67/IP69K - это не про формальные цифры, а про выживаемость после мойки и при постоянной вибрации. IP69K важен, когда реально моют горячей водой под давлением: пищевые производства, розлив, молочка. При этом пластиковая оптика с ПММА требует простой дисциплины обслуживания: не тереть абразивом и не мыть агрессивными растворителями, тогда прозрачность держится годами.
Электрические защиты - переполюсовка, подавление импульсных помех, защита выхода от перегрузки и КЗ - критичны на длинных трассах и при наличии индуктивных нагрузок рядом (пускатели, клапаны, двигатели). По нашему опыту, именно такие мелочи уменьшают количество плавающих отказов, когда датчик вроде живой, но периодически уходит в ошибочные срабатывания из-за наводок.
Поляризационный фильтр помогает при работе с рефлектором в условиях бликов от пленки и нержавейки. Это типовая история на упаковке: рядом отражающие поверхности, и без поляризации можно ловить паразитный сигнал, особенно если монтажник чуть ошибся с углом.
Примеры применения на линии
- Контроль наличия флакона перед укупоркой: объект небольшой, скорость высокая, важно не пропустить один флакон и не остановить линию по ложному сигналу.
- Отсечка пачки на фотометке или по кромке: тонкий луч и стабильная геометрия упрощают привязку механики.
- Подтверждение положения каретки или захвата: ретрорефлекторный принцип устойчивее к загрязнению, чем работа по самому металлу.
Если нужен датчик, который нормально интегрируется в промышленную обвязку, держит быстрые объекты и не разваливается после мойки и наводок, WL12L-2B530 от SICK закрывает эти требования без усложнения схемы.
Сообщите нам условия установки (дистанция, тип рефлектора, скорость объекта, среда) - подберем обвязку и дадим рекомендации по монтажу и настройке под вашу линию.
- Температура хранения-25 ... 75 °C
- СерияW12-2 Laser
- Доп. СведенияБез минимального расстояния до отражателя (автоколлимация / коаксиальная оптика)
- Вес0.13 кг
- Вид излученияВидимый красный свет
- Вид подключенияШтекер M12, 5-контактный
- Источник излученияЛазер
- МатериалПластик, ПММА
- Материал корпусаМеталл
- Напряжение питания10 ... 30
- НастройкаПотенциометр
- Переключающий выходPNP, NPN
- Поляризационный фильтрДа
- Принцип действияДатчик с отражением от рефлектора
- Рабочая температура-10 ... 50 °c
- Размер светового пятнаØ 0,8 (300) мм

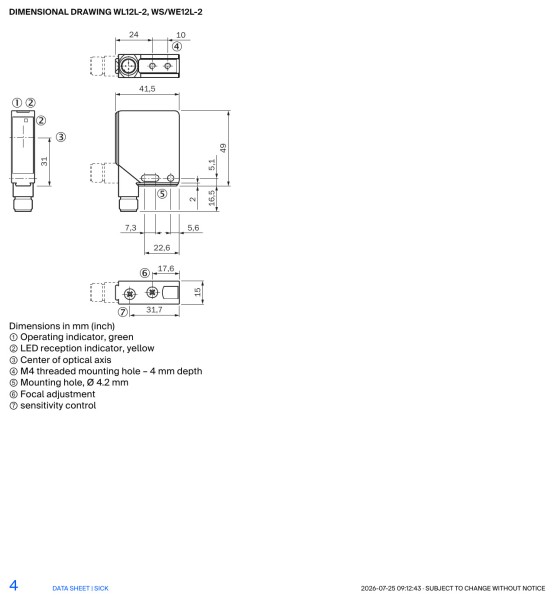

- Размеры (ШхВхГ)15 × 49 × 41,5 мм
- Степень защитыIP67, IP69K
- Тип защитыПодключения питания защищены от переполюсовки; Подавление импульсных помех; Выходы защищены от перегрузки и короткого замыкания
- Тип переключенияСВЕТЛО, ТЕМНО
- Форма корпусаПрямоугольный
- Функция выходаВыбирается управляющим проводом L/D
- Частота переключения2500 Hz
- Максимальный ток контактов≤ 0,1 А
- Категория примененияОбнаружение малых и быстродвижущихся объектов
- Время отклика≤ 0,2 мс
- Класс защитыIII
- Диапазон тока0.055
- Класс лазера2
- Длина волны650 нм
- MTTFD226
- Остаточная пульсация< 5
- Дистанция работы0 ... 18 макс.
- DCavg0
- ОсобенностиФокусировка от 300 мм до бесконечности
