SICK WL12L-2B530S03 в типовых задачах конвейера

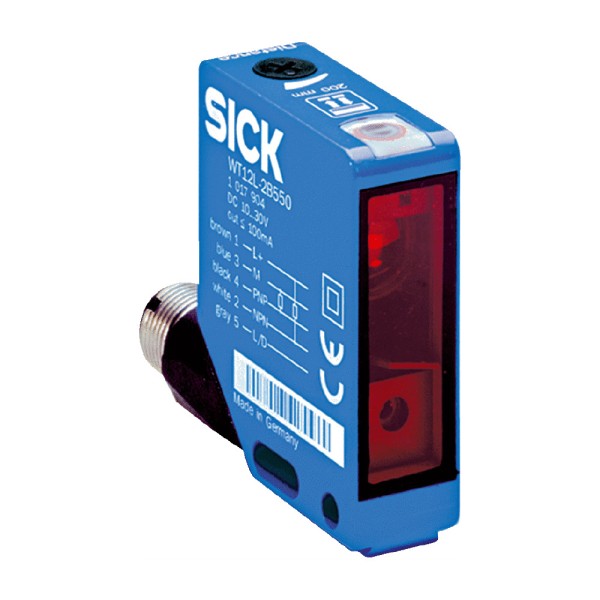

Когда на линии нужно уверенно отлавливать небольшие изделия на высокой скорости, обычно упираемся не в контроллер, а в датчик: то не видит тонкую кромку, то реагирует на блики от упаковочной пленки, то приходится городить кронштейны из-за ограниченного места. В таких узлах мы ставим WL12L-2B530S03 фотоэлектрический датчик SICK из серии W12-2 Laser - это ретрорефлекторная схема с лазерным красным излучением и коаксиальной оптикой, рассчитанная именно на малые и быстродвижущиеся объекты.
Ключевой практический эффект от лазера и малого светового пятна - стабильная геометрия срабатывания. На 300 мм пятно порядка долей миллиметра, поэтому датчик уверенно различает, например, ушко блистера, тонкий язычок этикетки или край пластикового лотка, где обычный светодиодный отражательный датчик часто дает плавающее расстояние срабатывания.
Оптика и принцип измерения у SICK WL12L-2B530S03
Принцип - датчик с отражением от рефлектора. Для эксплуатации это важно тем, что мы получаем предсказуемую трассу луча и упрощаем монтаж: на одной стороне узла стоит датчик, на другой - рефлектор. Коаксиальная (автоколлимационная) оптика дает практическое преимущество - нет требования выдерживать минимальную дистанцию до отражателя. В реальных машинах это снимает ограничения, когда рефлектор приходится ставить близко из-за габаритов защитных кожухов или короткой механики подающих кареток.
Поляризационный фильтр снижает ложные срабатывания от зеркальных поверхностей и блестящей пленки. В упаковке, на линиях с фольгированными лотками или глянцевыми этикетками это зачастую решает проблему без экранирования и без сложной перенастройки, особенно когда фон вокруг датчика постоянно меняется.
Динамика: время отклика и частота переключения
Для счетных задач и синхронизации с исполнительными механизмами критичны задержка и повторяемость. Быстрое время отклика (сотые доли миллисекунды) и высокая частота переключения позволяют без потерь работать на скоростных транспортерных участках: например, корректно формировать метки для отбраковщика или пневмоотсечек при плотной подаче изделий. На практике это означает меньше пропусков на мелких объектах и меньше ложных импульсов при вибрации ленты.
Отдельно полезна фиксация фокусировки и отсутствие органов настройки. Мы часто выбираем такие исполнения для серийных машин и распределенных объектов, где важно исключить человеческий фактор: оператору нечего крутить, а повторяемость после обслуживания выше.
Электрика, выходы и подключение в шкафу
По подключению используем штекер M12 на 5 контактов - это стандартная промышленная обвязка, удобная для быстрой замены по месту. При наладке полезно, что режим Светло/Темно можно выбирать управляющим проводом L/D: в сложных узлах это экономит время, когда нужно инвертировать логику под входы ПЛК без перекоммутации в клеммнике.
Наличие вариантов PNP/NPN дает гибкость при интеграции как с европейской, так и с азиатской логикой входных карт. На реальной эксплуатации важнее другое: встроенные защиты по питанию и выходу. Переполюсовка при ремонте, импульсные помехи от катушек и пускателей, случайное короткое на выходе - типовые случаи на площадке. Здесь защита от переполюсовки, подавление импульсных помех, а также защита выхода от перегрузки и КЗ снижают риск простоя и повреждения входных модулей.
Питание в широком диапазоне постоянного напряжения удобно для машин, где есть и 24 В от шкафа, и просадки на длинных трассах. Низкая остаточная пульсация помогает, когда рядом работают частотники и импульсные блоки питания: меньше дрожания порога, меньше паразитных переключений на фоне наводок.
Корпус, степень защиты и выживаемость в мойке
Металлический корпус при небольших габаритах удобно ставить в тесные зоны, а стойкость к IP67/IP69K закрывает большинство задач в пищевке и на участках с регулярной мойкой. Важно понимать, что IP69K - это не про кратковременный брызгозащитный режим, а про устойчивость к горячей воде под давлением при правильной установке разъема и кабеля. Для нас это означает, что датчик можно оставлять в рабочей зоне, не уводя его в защитные боксы, если соблюдены нормальные правила прокладки и герметизации.
Рабочий температурный диапазон закрывает типовые цеховые условия. Для складской автоматизации и транспортных линий это означает стабильную работу при сезонных перепадах, а для машин с нагретыми зонами - меньше риска дрейфа характеристик при локальном подогреве металлоконструкций.
Практические примеры применения
- Счет мелких изделий на транспортере с блестящей упаковкой: поляризация и узкое пятно уменьшают влияние бликов и перекрестной засветки.
- Контроль наличия тары на подъемнике/каретке: ретрорефлекторная схема проще по монтажу, чем сквозной барьер, когда вторую сторону постоянно перекрывает механика.
- Синхронизация отсечки и маркировки на высокой скорости: высокая динамика позволяет уверенно формировать импульс на ПЛК без растягивания фронтов.
Если нужно надежно отрабатывать мелкие объекты и высокую скорость в реальной цеховой среде, закладывайте SICK WL12L-2B530S03 в спецификацию и сразу продумайте место под рефлектор и трассировку M12 - мы поможем подобрать комплект и схему включения под вашу логику входов.
- Температура хранения-25 ... 75 °C
- СерияW12-2 Laser
- Доп. СведенияБез минимального расстояния до отражателя (автоколлимация / коаксиальная оптика)
- Вес0.13 кг
- Вид излученияВидимый красный свет
- Вид подключенияШтекер M12, 5-контактный
- Источник излученияЛазер
- МатериалПластик, ПММА
- Материал корпусаМеталл
- Напряжение питания10 ... 30
- НастройкаОтсутствует
- Переключающий выходPNP, NPN
- Поляризационный фильтрДа
- Принцип действияДатчик с отражением от рефлектора
- Рабочая температура-10 ... 50 °c
- Размер светового пятнаØ 0,8 (300) мм

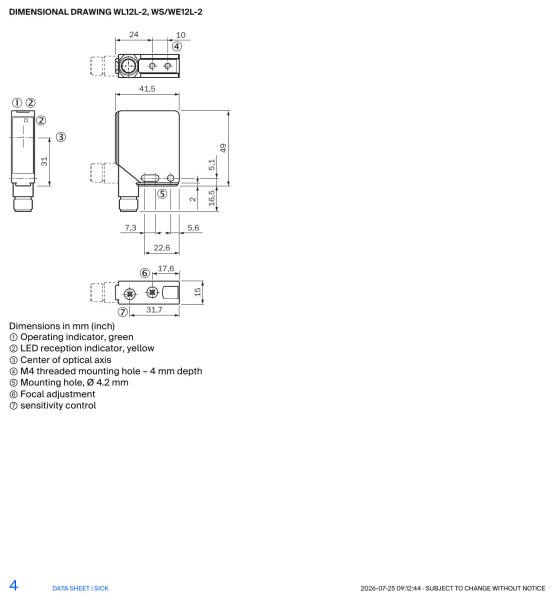

- Размеры (ШхВхГ)15 × 49 × 41,5 мм
- Степень защитыIP67, IP69K
- Тип защитыПодключения питания защищены от переполюсовки; Подавление импульсных помех; Выходы защищены от перегрузки и короткого замыкания
- Тип переключенияСВЕТЛО, ТЕМНО
- Форма корпусаПрямоугольный
- Функция выходаВыбирается управляющим проводом L/D
- Частота переключения2500 Hz
- Максимальный ток контактов≤ 0,1 А
- Категория примененияОбнаружение малых и быстродвижущихся объектов
- Время отклика≤ 0,2 мс
- Класс защитыIII
- Диапазон тока0.055
- Класс лазера2
- Длина волны650 нм
- MTTFD404
- Остаточная пульсация< 5
- Дистанция работы0 ... 18 макс.
- DCavg0
- ОсобенностиФиксированная фокусировка
