На конвейере с мелкой штучкой (крышки, метизы, блистеры, печатные этикетки) чаще всего «плывет» не логика ПЛК, а оптика: фон блестит, отражатель стоит близко, объект проходит быстро, а датчик то ловит паразитный засвет, то не видит кромку. В таких узлах мы обычно закладываем отражательный датчик с коаксиальной оптикой и поляризацией - чтобы отделить полезный сигнал от бликов и стабилизировать срабатывание на разных материалах.
SICK WL12L-2B531 в узлах обнаружения малых объектов
WL12L-2B531 фотоэлектрический датчик SICK относится к серии W12-2 Laser и рассчитан именно на уверенное обнаружение малых объектов. Узкое световое пятно (порядка миллиметра на типовой дистанции) дает практическое преимущество: мы можем «целиться» в технологическое окно между направляющими, видеть отверстия/кромки и не цеплять соседние элементы. На линиях маркировки это помогает отделять реальную метку от бликующего фона, а на сортировке - стабильно фиксировать тонкие детали, которые обычный диффузный датчик пропускает.
Коаксиальная (автоколлимационная) схема важна еще и тем, что не требует минимального расстояния до отражателя. В реальной механике это экономит место в защитных кожухах и позволяет ставить отражатель вплотную к зоне контроля, не уходя в «мертвую» зону. Когда компоновка тесная (например, на упаковщике или на модуле подачи), этот нюанс решает больше, чем лишние метры дальности.
Оптика и помехоустойчивость SICK WL12L-2B531
Источник - лазерный видимый красный свет. Для наладки это удобно: пятно видно глазом, не нужно ловить луч через камеру телефона или маркером на отражателе. При этом класс лазера 1 - то есть мы спокойно применяем датчик в открытых зонах без дополнительной лазерной защиты, соблюдая типовые правила монтажа.
Поляризационный фильтр - не формальность. В отражательных схемах с рефлектором он сильно снижает влияние зеркальных отражений от пленки, лакированного картона, нержавейки. На практике это означает меньше ложных срабатываний при смене партии упаковки и меньше «танцев» с чувствительностью, когда оператор протирает защитное стекло и датчик вдруг начинает видеть по-другому.
Время отклика на уровне долей миллисекунды и частота коммутации до килогерца дают запас по скорости. Мы используем такие датчики на быстрых транспортерах, где шаг между изделиями небольшой: датчик успевает отработать каждый объект, а на вход ПЛК приходит аккуратный фронт без растянутых импульсов. Для счетных задач это снижает риск двойного счета на дрожании изделия и упрощает фильтрацию в программе.
Электрика, выходы и интеграция в шкаф
По питанию датчик нормально живет в стандартной промышленной сети 24 В с допусками, а остаточная пульсация допускается малая - это полезно, когда питание приходит от общего БП с частотниками и катушками клапанов. Встроенные защиты от переполюсовки, импульсных помех, перегрузки и КЗ на выходе - это то, что реально спасает на пусконаладке, когда монтажники путают жилы в разъеме или коротят выход при прозвонке.
Переключающий выход поддерживает как PNP, так и NPN - удобно, когда на объекте смешанный парк контроллеров или есть требования конкретного входного модуля. Отдельно отмечаем выбор логики СВЕТЛО/ТЕМНО через управляющий провод L/D: на линии это позволяет быстро перейти от реакции на перекрытие луча к реакции на отражение, не перекраивая схему и не меняя логику в ПЛК. Настройка потенциометром остается самым практичным вариантом для обслуживающего персонала: выставили порог по эталонному изделию, зафиксировали, и дальше система работает без лишних меню.
Подключение выполнено через M12 на 5 контактов - это стандарт для промышленной коммутации. В эксплуатации это означает быстрый демонтаж на замену, минимум ошибок при сервисе и нормальную совместимость с готовыми кабельными сборками в кабель-каналах и энергоцепях.
Корпус, защита и выживаемость в цеху
Корпус металлический, оптические элементы - из износостойких материалов. В реальной среде это важно не на бумаге: датчик стоит рядом с направляющими, его задевают тарой, на него летит мойка или абразивная пыль. Степень защиты IP67/IP69K дает право ставить устройство в зоны влажной уборки и на пищевых/упаковочных участках, где моют аппарат под давлением. Температурные диапазоны закрывают типовой неотапливаемый склад и горячие участки рядом с термоножами, при условии корректного монтажа и отсутствия перегрева от соседних нагревателей.
Отдельно учитываем ресурс по надежности: высокий расчетный показатель MTTFd полезен там, где датчик участвует в общей оценке отказоустойчивости узла и требуется прогнозируемое поведение оборудования на длительном цикле работы.
Если нужно стабильно детектировать мелкие объекты, работать по отражателю в тесной компоновке и не тратить смену на борьбу с бликами - закладываем WL12L-2B531 в спецификацию и подключаем по M12 как типовой дискретный датчик. Дайте вводные по задаче и механике, мы проверим применимость по оптике и схеме включения.
- Температура хранения-25 ... 75 °C
- СерияW12-2 Laser
- Доп. СведенияБез минимального расстояния до отражателя (автоколлимация / коаксиальная оптика)
- Вес0.13 кг
- Вид излученияВидимый красный свет
- Вид подключенияШтекер M12, 5-контактный
- Источник излученияЛазер
- МатериалПластик, ПММА
- Материал корпусаМеталл
- Напряжение питания10 ... 30
- НастройкаПотенциометр
- Переключающий выходPNP, NPN
- Поляризационный фильтрДа
- Принцип действияДатчик с отражением от рефлектора
- Рабочая температура-10 ... 50 °c
- Размер светового пятнаØ 0,8 (300) мм

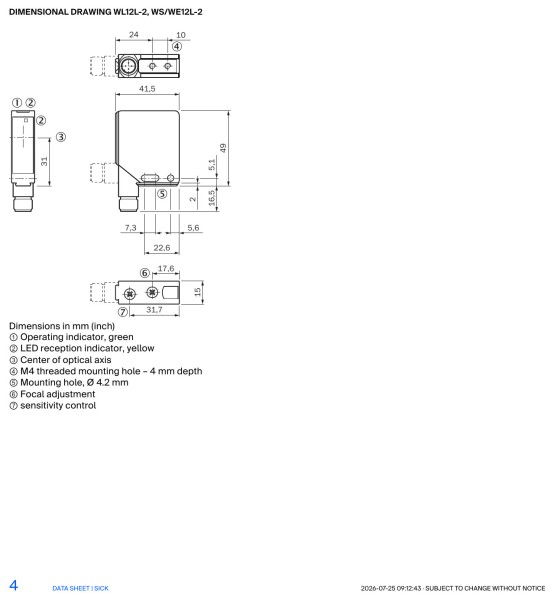

- Размеры (ШхВхГ)15 × 49 × 41,5 мм
- Степень защитыIP67, IP69K
- Тип защитыПодключения питания защищены от переполюсовки; Подавление импульсных помех; Выходы защищены от перегрузки и короткого замыкания
- Тип переключенияСВЕТЛО, ТЕМНО
- Форма корпусаПрямоугольный
- Функция выходаВыбирается управляющим проводом L/D
- Частота переключения1000 Hz
- Максимальный ток контактов≤ 0,1 А
- Категория примененияОбнаружение малых объектов
- Время отклика≤ 0,5 мс
- Класс защитыIII
- Диапазон тока0.055
- Класс лазера1
- Длина волны650 нм
- MTTFD404
- Остаточная пульсация< 5
- Дистанция работы0 ... 18 макс.
- DCavg0
