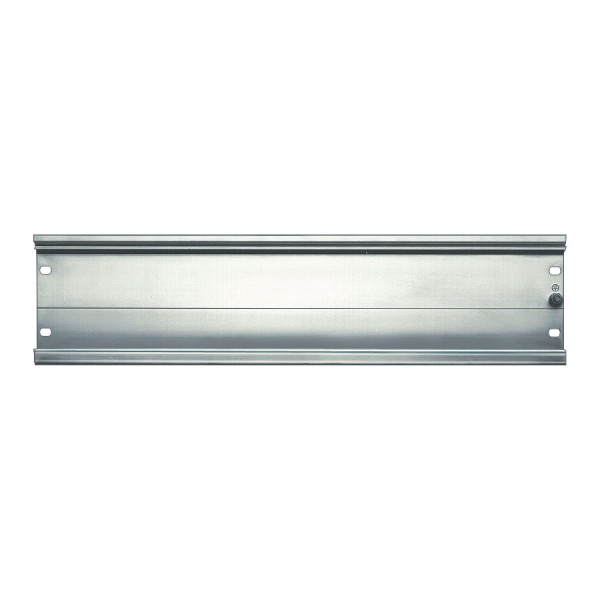

Профильная шина Siemens 6ES7390-1AE80-0AA0

Профильная шина Siemens 6ES7390-1AE80-0AA0 в реальной сборке шкафа

На практике механика в стойке ПЛК часто определяет итоговую надежность не хуже, чем выбор CPU или модулей. В S7-300 компоновка строится на профильной шине: она задает геометрию ряда, держит модули в одной плоскости, обеспечивает повторяемость посадки разъемов и нормальную передачу усилий на несущую часть шкафа. Когда ряд набран на корректной шине, у нас меньше проблем с перекосами, микролюфтом и периодическими отвалами по задней шине при вибрациях и частых сервисных операциях.

Siemens 6ES7390-1AE80-0AA0 - это профильная шина для серии S7-300 с длиной 480 мм. Этот размер удобен, когда ряд получается средний по количеству модулей: не приходится городить избыточные отрезки и одновременно сохраняется запас по механической жесткости. Важно, что шина рассчитана именно под S7-300 по посадочным размерам и сопряжению с задним шинным соединителем, поэтому сборка получается предсказуемой по допускам.

Siemens S7-300: зачем профильная шина важнее, чем кажется

В эксплуатации мы видим типовые сценарии: шкаф стоит на насосной станции, рядом компрессоры, периодическая вибрация; либо линия с частыми переналадками, где модули снимают и ставят. Если несущая часть ряда слабая или не совпадает по геометрии с системой, контактные группы и фиксаторы начинают работать в режиме постоянной поднагрузки. Итог - редкие, но неприятные плавающие ошибки по модульной шине, которые сложно ловить логами.

Профильная шина решает это инженерно: она задает жесткую базу и правильную линию установки. При нормальной базе мы без усилий выставляем модуль, фиксатор защелкивается штатно, а разъемы не работают на изгиб. Отдельно отмечаем: когда в проекте есть тяжелые сигнальные модули, интерфейсные блоки, а также плотная кабельная укладка, механическая устойчивость ряда становится критичной - и тут корректная шина экономит часы диагностики.

Монтаж и сервис: что учитываем на объекте с Siemens 6ES7390-1AE80-0AA0

В типовой схеме шкафной автоматики мы ставим ряд S7-300 на монтажную панель, выводим кабель-каналы сверху/снизу и оставляем технологический зазор под радиус изгиба проводов. Профильная шина длиной 480 мм позволяет аккуратно вписать ряд в ограниченную ширину секции, не создавая консоли. Это снижает риск того, что при закрытии двери жгут начнет поддавливать крайние модули.

При обслуживании важна повторяемость: сняли модуль, вернули - он должен встать в ту же геометрию без подгонки. С штатной профильной шиной это достигается автоматически. Также проще стандартизировать компоновку: одинаковые расстояния, одинаковые точки крепления, меньше сюрпризов для выездного инженера.

• Для модернизаций: удобно, когда нужно расширить существующий ряд S7-300 и сохранить заводскую механику без кустарных переходников.
• Для объектов с вибрацией: жесткая база уменьшает вероятность микросмещения модулей и связанных с этим интермиттирующих отказов.
• Для частого сервиса: меньше риска повредить фиксаторы и разъемы из-за перекоса при установке.

Инженерные замечания по применению в S7-300

Шина относится к аксессуарам S7-300 и корректно работает в контуре, где используются стандартные принципы компоновки Siemens: модульный ряд, задняя шина, фиксация на несущем профиле. С точки зрения софта совместимость указана как S7-300 - это означает, что изделие применяется в экосистеме S7-300 и поддерживает штатную архитектуру станции. При этом важно понимать: программная часть не заменяет механическую. Мы не раз видели, как пытались лечить нестабильность обмена настройками в STEP 7, хотя первопричина была в механике ряда и периодическом нарушении контакта из-за перекоса.

Мини-пример из практики: в шкафу КНС после замены блока питания модуль вернули с небольшим перекосом из-за неправильно выбранной базы под ряд. Ошибка возникала раз в несколько дней и исчезала после перезапуска. После перевода компоновки на штатную профильную шину и нормализации крепления проблема ушла без изменения конфигурации.

Если вам нужна предсказуемая механическая база для станции S7-300, закладывайте Siemens 6ES7390-1AE80-0AA0 в спецификацию и собирайте ряд на штатной профильной шине. Направьте нам состав модулей и габаритные ограничения шкафа - подскажем корректную компоновку и точки крепления.
