Профильная шина Siemens 6ES7390-1AF30-0AA0

В шкафах автоматизации чаще всего проблемы начинаются не с контроллера, а с механики монтажа: перекос модулей, непредсказуемый контакт на задней шине, лишние усилия на разъемах при вибрации. На стенде это почти не видно, а на линии - проявляется как редкие обрывы связи, плавающие ошибки по питанию и периодические остановы. Поэтому мы всегда уделяем внимание базовым вещам - как именно собрана станция и на чем держится модульный ряд.

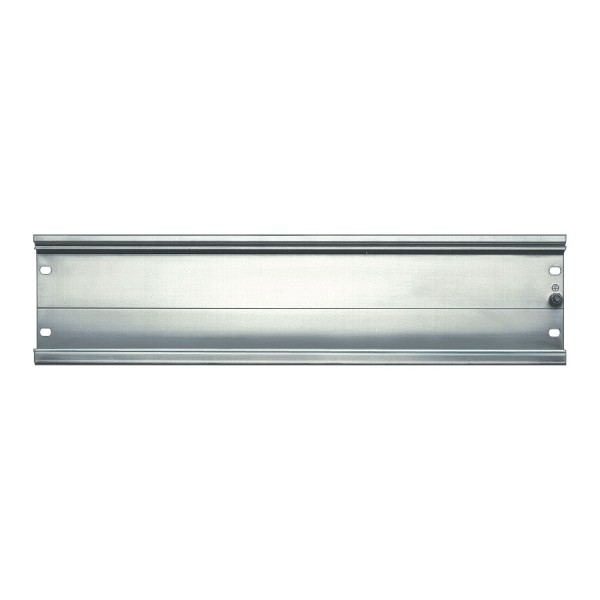

Siemens профильная шина 6ES7390-1AF30-0AA0 в составе S7-300

Профильная шина Siemens 6ES7390-1AF30-0AA0 - это не просто металлическая планка для крепления. В экосистеме S7-300 она задает геометрию установки и обеспечивает корректную посадку модулей на заднюю шинную магистраль. Когда стойка собрана на штатной профильной шине, модуль при защелкивании встает с нужным усилием и без перекоса, а разъемные гребенки не работают на излом. В реальной эксплуатации это напрямую влияет на отказоустойчивость, особенно на объектах с вибрацией (насосные, компрессорные, конвейерные участки) и при частых обслуживании и перестановках модулей.

Отдельный плюс - повторяемость монтажа. Если у нас типовые станции под разные линии, одинаковая база упрощает сборку, ревизию и перенос модулей: один раз отработали компоновку, и дальше она воспроизводится без сюрпризов по зазорам, высоте и доступу к клеммам.

Практика применения Siemens 6ES7390-1AF30-0AA0 на объектах

На практике профильную шину ставят, когда нужно собрать линейку модулей ввода-вывода и коммуникации S7-300 в одном ряду с нормальной механической жесткостью. Типовой сценарий - модернизация: старый шкаф остается, а начинку обновляем. Если пытаться адаптировать посадочные места под неродные направляющие, часто упираемся в мелочи: модуль не дожимается, защелка держит с перекосом, задний разъем работает на грани. С штатной шиной таких эффектов меньше: конструкция рассчитана на корректную центровку и жесткость именно для этой серии.

Мини-пример из нашей практики: на участке дозирования периодически появлялись редкие ошибки по модулю дискретных входов после сезонного обслуживания. Причина оказалась не в электронике и не в проводке, а в том, что при обратной сборке модуль вставляли с небольшим перекосом из-за неудачного основания. После перехода на правильную профильную шину и фиксации ряда проблема ушла, а время на обслуживание сократилось - модули защелкиваются предсказуемо.

Почему именно профильная шина важнее, чем кажется

В узлах S7-300 критично, чтобы соединение по задней шине не испытывало постоянных механических напряжений. Даже если контакт не пропадает сразу, со временем получаем микроподвижки и деградацию разъемов. Профильная шина выполняет роль базовой плоскости: она задает соосность, распределяет нагрузку по ряду и помогает держать одинаковый шаг модулей. Это важно при плотной компоновке в шкафу, когда рядом кабель-каналы, клеммники, коммутационные аппараты и кабели не оставляют места для маневра.

• Снижаем риск перекоса модулей при установке и обслуживании, особенно когда доступ ограничен.
• Стабилизируем посадку и уменьшаем нагрузку на разъемные соединения задней шины.
• Получаем аккуратную механику станции - проще маркировать, обслуживать, выполнять регламентные работы.
• Упрощаем унификацию шкафов: одна база - одинаковая сборка, меньше человеческого фактора.

Интеграция в станцию S7-300 и нюансы эксплуатации

Эта шина относится к аксессуарам серии S7-300 и применяется как основание для монтажа модульного ряда. По совместимости с инженерным софтом здесь все прозрачно: конфигурация в STEP 7 остается той же, меняется только механическая часть, но именно она часто определяет, насколько станция переживает обслуживание и транспортировку.

Рекомендуем на этапе сборки сразу проверять: ровность установки по уровню, отсутствие перекоса при защелкивании каждого модуля, свободный ход фиксаторов, а также нормальную укладку жгутов, чтобы кабели не тянули модули в сторону. В шкафах с частотниками и контакторами дополнительно следим за вибрацией и крепежом - механическая база должна быть жесткой.

Если собираете станцию под критичный процесс, не экономьте на основании. Правильная профильная шина - это мелкая позиция в спецификации, но она заметно влияет на надежность узла в целом.

Подберите профильную шину Siemens 6ES7390-1AF30-0AA0 под вашу компоновку S7-300 и закладывайте ее сразу в сборку шкафа - так мы получаем предсказуемый монтаж и меньше отказов на эксплуатации.
