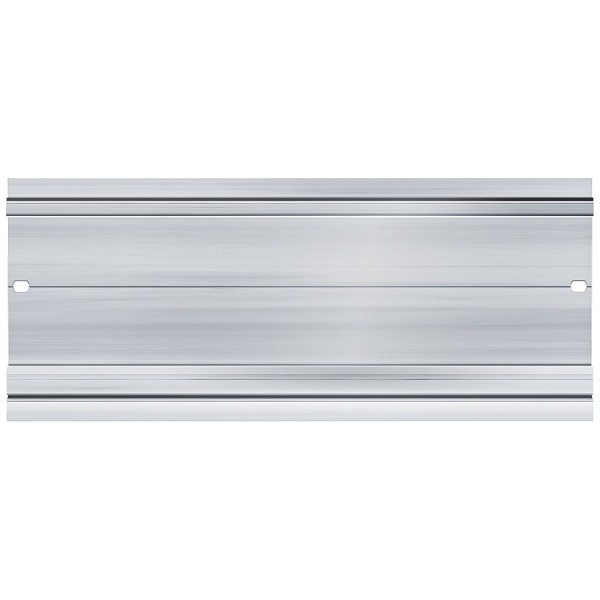

Профильная шина Siemens 6ES7590-1AB60-0AA0

Siemens профильная шина 6ES7590-1AB60-0AA0 в реальной сборке шкафа

Когда собираем узел на базе S7-1500 в плотном шкафу, обычно упираемся не в логику и не в сеть, а в механику: как ровно посадить модули, как держать геометрию, как не получить перекос на клеммных группах и как обеспечить предсказуемую замену модулей без подгонки напильником. В таких случаях профильная шина - это не декоративный элемент, а базовая опора для модульной станции. Профильная шина Siemens 6ES7590-1AB60-0AA0 как раз закрывает эту часть задачи: обеспечивает корректную установку компонентов серии S7-1500 и повторяемость монтажа от шкафа к шкафу.

На практике особенно заметна разница при сервисе. Если модуль меняют на объекте, электромонтажник должен быстро вывести его из станции, поставить новый и не бороться с уводом направляющих. Жесткая, правильно подобранная шина снижает риск, что модуль встанет с перекосом, а это уже потенциальные проблемы с механическими напряжениями в зоне соединителей и паразитными отказами, которые диагностикой в TIA Portal не всегда поймаешь с первого раза.

Зачем в S7-1500 нужна именно профильная шина Siemens

В экосистеме S7-1500 много нюансов, которые становятся очевидными, когда собираешь серию станций под типовой проект. Важна не только совместимость по каталогу, но и повторяемость посадочных мест, выдерживание монтажного шага, стабильная поддержка модуля по всей длине. Профильная шина задает базовую линию установки, на которую дальше ориентируются и коммутация, и кабельные каналы, и маркировка. Как итог - проще соблюсти зазоры, обеспечить нормальный радиус изгиба проводов и не перегружать клеммные соединения механикой.

Дополнительно учитываем, что среда эксплуатации редко бывает лабораторной: вибрация от оборудования, регулярные открытия двери шкафа, локальный нагрев от силовых аппаратов. В этих условиях механическая база станции должна быть предсказуемой. Правильно подобранная профильная шина уменьшает вероятность микроперемещений модулей, а значит - снижает риск интермиттирующих неисправностей, когда контакт то есть, то нет.

Практика применения: от компоновки до обслуживания

Типовой сценарий - компактная станция в шкафу управления насосной, печью, линией транспортировки. Станцию S7-1500 стараются разместить так, чтобы:

• оставался доступ к фиксаторам модулей и маркировке без разборки соседних устройств;
• кабельные жгуты не тянули модули на изгиб и не давили на разъемную часть;
• при расширении станции не приходилось переносить всю сборку из-за сантиметровой ошибки в компоновке.

Здесь важен габарит шины: длина 160 мм - это удобный формат для небольших конфигураций, пилотных шкафов, локальных узлов автоматики и участков, где станция не разрастается до десятков модулей. Мы обычно закладываем такую шину, когда по ведомости I/O понятно, что станция компактная, а резерв оставляем уже на уровне свободного места в шкафу и трассировки, а не за счет заведомо длинной механической базы.

Отдельный момент - сервисопригодность. При корректной механической установке проще выдерживать единый уровень модулей, и обслуживание становится рутинным: сняли, поставили, проверили индикацию, подтвердили конфигурацию. Если база станции собрана с компромиссами, на выезде начинаются лишние часы: модуль не садится, защелка не фиксируется с нормальным усилием, смещается соседний элемент.

Интеграция с инженерным ПО и документированием

Хотя шина - элемент механики, в проектах S7-1500 мы всегда рассматриваем ее как часть инженерной дисциплины. Совместимость с S7-1500 и привязка к этой серии важны тем, что документация, спецификации и схемы в итоге сходятся без ручных допущений. В нормальном процессе у нас компоновка, маркировка и состав станции должны совпадать между электрической схемой, перечнем элементов и фактической сборкой. Когда применяем штатный аксессуар под конкретную серию, меньше места для трактовок на стороне монтажного участка и меньше разночтений у службы эксплуатации.

Что учитываем при выборе и установке 6ES7590-1AB60-0AA0 Siemens

Мы смотрим не только на длину и серию, а на то, как шина ляжет в компоновку: расположение относительно DIN-реек, кабель-каналов, тепловых зон, а также доступ к фиксаторам модулей. В небольших шкафах часто решает миллиметр: если станция стоит близко к вертикальному каналу, важна жесткая геометрия, чтобы не возникало перекоса при укладке кабелей. Для объектов с регулярным обслуживанием дополнительно закладываем удобство замены модулей без демонтажа соседних устройств.

Если нужна стабильная механическая база под S7-1500 без сюрпризов на монтаже и сервисе, закладывайте эту профильную шину в спецификацию и согласуйте компоновку шкафа заранее. Готовы оперативно подобрать и поставить комплектующие под вашу конфигурацию станции.
