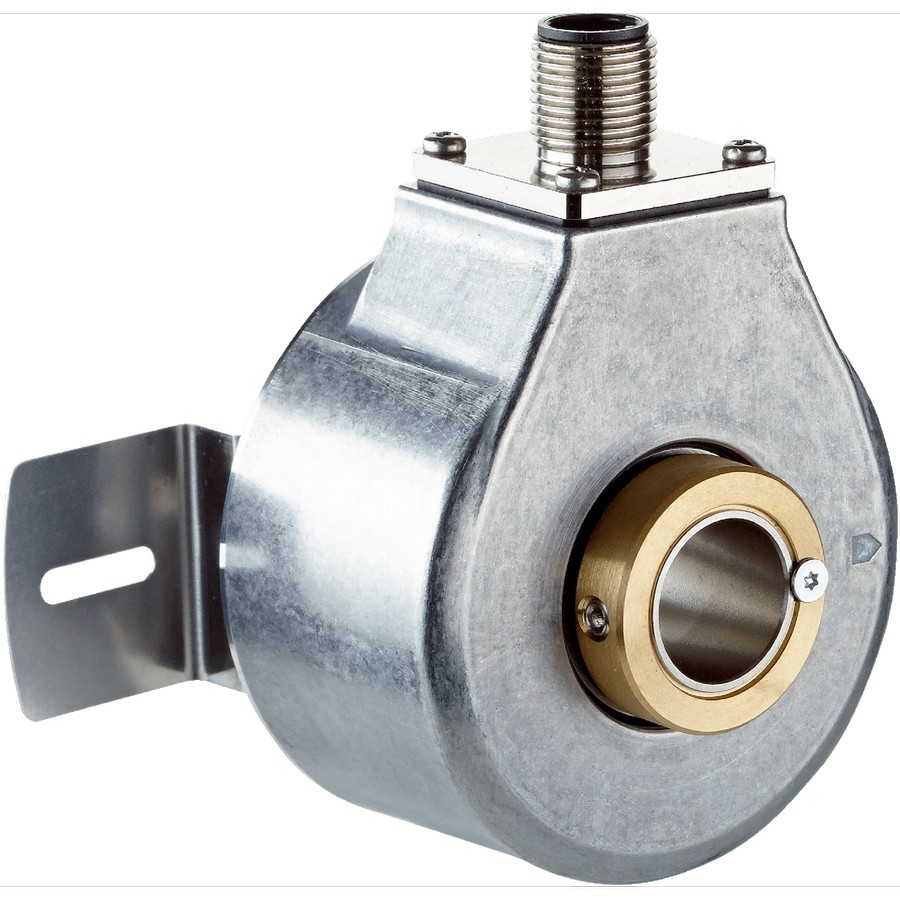

Инкрементальный энкодер SICK DBS60B-RHHJB0000, диаметр 15 мм, разрешение 10000 имп/об
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда энкодер ставят не «по каталогу», а под реальный привод
Типовая ситуация на линии: сервопривод или асинхронник отрабатывает скорость, но на верхнем уровне требуется стабильная обратная связь по положению — для резки по метке, синхронизации валов, дозирования или компенсации проскальзывания. В таких узлах инкрементальный энкодер часто живёт рядом с вибрацией редуктора, пылью, мойкой и перепадами температуры. SICK DBS60B-RHHJB0000 из серии DBS60 Core — как раз «цеховой» вариант, который нормально переносит эксплуатацию, а не только стендовые условия.
Разрешение 10000 имп/об: где это действительно нужно
10000 имп/об — это не про «чтобы было больше». На практике высокое разрешение позволяет:
При этом важно смотреть не только на имп/об, но и на частотный потолок. Здесь заявлено ≤300 кГц. Это значит, что при 10000 имп/об верхняя скорость по частоте ограничивается примерно 300000/10000 = 30 об/с, то есть около 1800 об/мин на канал. Если система использует учет фронтов (x2/x4), частотная нагрузка на вход ПЛК/счётчика растёт кратно. В реальной схеме это часто критичнее, чем «макс. обороты по паспорту».
Выход TTL RS-422: почему это безопаснее для цеха
Интерфейс TTL, исполнение RS-422 — это дифференциальные линии, которые лучше переживают наводки от частотников, контакторов и длинных кабель-трасс. На объектах с общими лотками и «землёй как получится» RS-422 обычно даёт меньше ложных импульсов и меньше проблем с дрожанием фронтов на высоких частотах. Ток нагрузки ≤30 mA — типично для таких выходов: входы приёмников должны быть рассчитаны корректно, без попыток «повесить» на энкодер лишние потребители.
Механика: сквозной полый вал 15 мм и зажим сзади
Сквозной полый вал на 15 мм удобен, когда нужно посадить энкодер напрямую на вал механизма без муфт и лишних биений. Задний зажим — практичное решение для монтажа в тесных нишах: стяжка держит по окружности, а не одной точкой. Это снижает риск микропроворота на ударных нагрузках и облегчает повторяемость при замене.
Материал вала — нержавеющая сталь. В сочетании с алюминиевым корпусом это нормальный баланс по коррозионной стойкости и массе. Для моечных зон и пищевых участков нержавейка на валу — не роскошь, а способ не получить «прикипевшую» посадку через год.
Нагрузки, вибрации, удары — то, что убивает энкодеры чаще всего
По механике заявлены радиальная нагрузка 100 Н и осевая 50 Н. Это полезно, когда вал «гуляет» из‑за ремня или когда кто-то неидеально выставил опоры. Но это не отменяет правило: энкодер не должен работать как дополнительный подшипник. Если есть сомнения — ставьте опорный подшипниковый узел и снимайте нагрузку с энкодера.
Виброустойчивость 30 g в диапазоне 10–2000 Hz — показатель, который имеет смысл именно на редукторных приводах, вибростендах, транспортёрах с ударными стыками. Ударопрочность 250 g по EN 60068-2-27 — это про переживаемость единичных «прилётов»: резкий стоп, удар каретки, неаккуратный монтаж. В реальной жизни такие события неизбежны, и запас по удару заметно снижает вероятность скрытого повреждения оптики/электроники.
Питание 4,5…30 V и климат: для шкафов, где не всё идеально
Широкий диапазон питания 4,5…30 V удобен, когда на объекте смешаны 5/12/24 V, а просадки на длинных линиях никто заранее не считал. Рабочая температура -20…+85 °C закрывает большинство цехов, включая горячие зоны у печей и холодные склады. Хранение -40…+100 °C — полезно для логистики и неотапливаемых складов, где электроника нередко «умирает» ещё до запуска.
Степень защиты IP67 и допустимая влажность до 90% — это уже про практику: пыль, аэрозоль СОЖ, периодическая мойка. Но IP67 работает только при корректной коммутации: герметизация вводов, правильный радиус изгиба и отсутствие натяга кабеля.
Подключение кабелем: меньше разъёмов — меньше проблем
Здесь кабельное исполнение: 8 жил, универсальный, длина 0,5 м. На линиях с вибрацией разъёмы часто становятся источником «плавающих» отказов: микротрещины, окисление, подсос влаги. Короткий хвост удобно заводить в клеммную коробку/шкаф через гермоввод и дальше вести нормальным экранированным кабелем по месту. Для RS-422 рекомендую витую пару на каналы A/A̅, B/B̅ и аккуратную схему заземления экрана — иначе можно сами себе добавить помех.
Скорость: рабочая и предельная
Рабочая скорость 6000 об/мин и максимальная 10000 об/мин — это механический запас. Он важен для приводов с разгонами и выбегом, где кратковременные пики по оборотам — норма. Но не забывайте про частотное ограничение выхода (≤300 кГц): на высоких разрешениях электроника и входной модуль управления могут стать ограничителем раньше, чем механика.
Если нужен инкрементальный датчик с нормальной «цеховой» стойкостью, дифференциальным TTL/RS-422 и удобной посадкой на сквозной полый вал 15 мм — закладывайте SICK DBS60B-RHHJB0000 в проект и проверяйте частотный бюджет входов по вашей реальной скорости и режиму счета (x1/x2/x4). Подберите исполнение и согласуйте схему подключения — поставим без сюрпризов на запуске.
- Разрешение10000 имп/об
- Температура хранения-40...+100 °C
- СерияDBS60 Core
- Вид подключенияКабель. 8 жил. универсальный. 0.5 m
- Диаметр вала15 мм
- Материал корпусаАлюминий
- Материал валаНержавеющая сталь
- Механическое исполнениеСквозной полый вал, зажим сзади
- Напряжение питания4.5 V ... 30 V
- Относительная влажностьдо 90%
- Рабочая температура-20...+85 °c
- Степень защитыIP67
- Ток нагрузки≤30 mA
- Интерфейс выходаTTL. RS-422
- Макс. частота≤300 кГц
- Макс. скорость10000 об/мин
- Рабочая скорость6000 об/мин
- Радиальная нагрузка100 Н
- Осевая нагрузка50 Н
- Ударопрочность250 g (EN 60068-2-27)
- Виброустойчивость30 g. 10-2000 Hz
- Тип энкодераИнкрементальный
