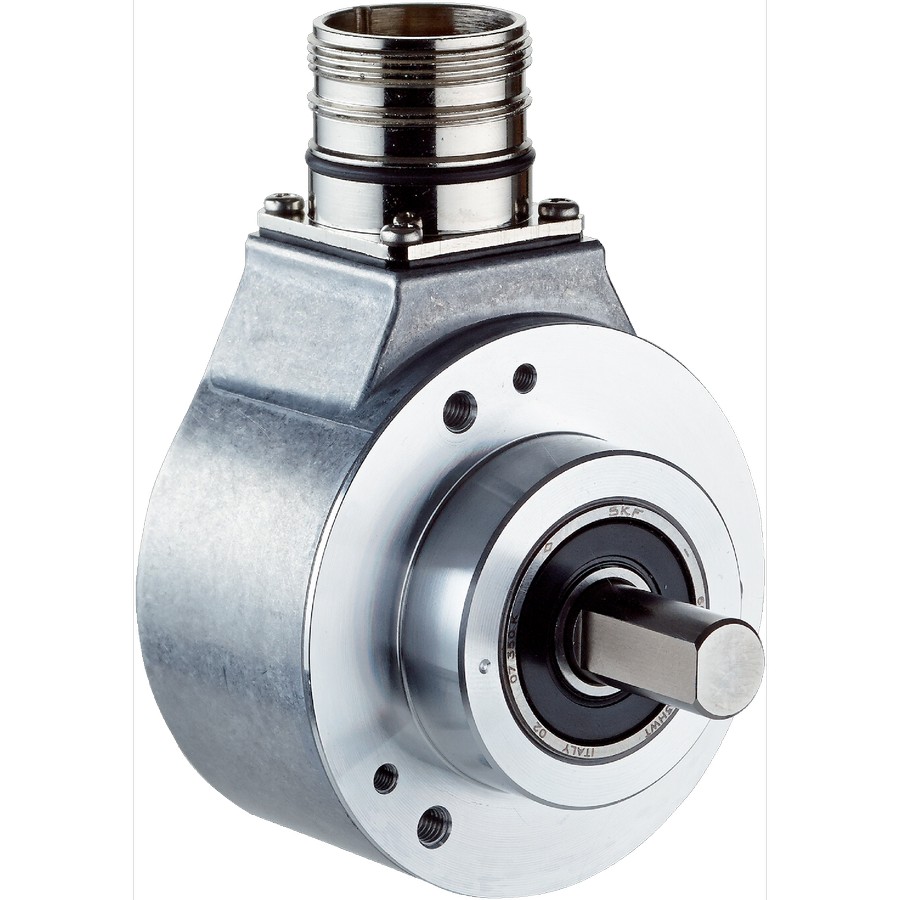

Инкрементальный энкодер SICK DBS60B-S4HA00S03, диаметр 10 мм, разрешение 10000 имп/об
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда нужна точная скорость и стабильная обратная связь на «грязном» производстве
Типовой кейс: привод тянет материал через валки, а ПЛК держит линейную скорость и синхронизацию по меткам. Пока всё новое — почти любой датчик «крутится». Проблемы начинаются позже: вибрация от редуктора, конденсат в шкафу, рывки при пусках, длинный кабель до стойки, наводки от частотника. В таких условиях инкрементальный энкодер SICK DBS60B-S4HA00S03 из серии DBS60 Core — нормальный рабочий инструмент, если нужна предсказуемая импульсная картина и механика без сюрпризов.
Что даёт 10000 имп/об в реальной настройке
Разрешение 10000 имп/об — это не «красивое число», а запас по дискретизации для регуляторов скорости/позиции. На валу 1000 об/мин вы получаете 10 млн имп/мин, то есть контроллер видит мелкие изменения скорости без грубой квантовки. На резке по длине это напрямую влияет на повторяемость: меньше «ступеньки» в измерении — меньше перерегулирование и дрожание на границе допуска. В связке с сервоприводом или быстрым счётчиком ПЛК это позволяет мягче настроить ПИД и не разгонять фильтры до потери динамики.
При этом важно смотреть не только на имп/об, но и на предельную частоту. Здесь заявлено ≤300 кГц, что задаёт реальный потолок по оборотам и разрешению. Для практики: при 10000 имп/об и 6000 об/мин получается порядка 1 МГц по каналу, поэтому в конкретной системе обычно используют деление/режимы входа, или работают на меньших скоростях/по другому коэффициенту. Зато на умеренных оборотах сигнал остаётся «чистым» и без пропусков фронтов.
Электрика: TTL / RS-422 и питание 4.5…30 V
Выходной интерфейс TTL, RS-422 — это про помехоустойчивость и корректную работу на кабельных трассах. RS-422 в дифференциальном включении нормально переживает длинные линии рядом с силовыми кабелями и ПЧ, где одиночный TTL часто ловит ложные импульсы. Если у вас шкаф управления стоит в 20–40 метрах от механики, дифференциальные пары — почти обязательны, иначе потом начинается «охота на фантомы» в счётчике.
Диапазон питания 4.5…30 V удобен в реальных проектах: можно питать от 5 В логики, от 24 В шкафа или от распределённой шины датчиков, не городя отдельные DC/DC. Ток нагрузки ≤30 mA — без лишней нагрузки на источник и без перегрева в плотной компоновке.
Механика: сплошной вал 10 мм и нагрузки на подшипник
Исполнение — сплошной вал, торцевой фланец. Вал 10 мм закрывает большинство типовых муфт и посадок на приводных узлах. Материал вала — нержавеющая сталь: это не про «красоту», а про стойкость к коррозии и задиров при частом демонтаже/монтаже, особенно если вокруг эмульсия или моечные циклы.
По нагрузкам: радиальная до 100 Н и осевая до 50 Н. Эти цифры полезно сверять с реальной кинематикой: если ставите жёсткую муфту на вал двигателя с биением или тянете ремнём напрямую через корпус энкодера — подшипник долго не проживёт. Правильный подход — эластичная муфта, контроль соосности и отсутствие ременных/цепных нагрузок на вал энкодера. Тогда ресурс будет определяться не «везением», а нормальной инженерией монтажа.
Живучесть: вибрация, удар, климат и герметичность
Для производственных линий критично, чтобы датчик не «сыпался» от механики. Виброустойчивость 30 g в диапазоне 10–2000 Hz — это хороший запас для узлов рядом с редукторами, эксцентриками и транспортёрами. Ударопрочность 250 g по EN 60068-2-27 — защита от типовых ударных событий: заедание механизма, резкий стоп, неаккуратная замена узла.
Корпус алюминиевый — нормальный компромисс по массе и теплоотводу. Степень защиты IP67 позволяет спокойно работать при пыли и периодическом попадании воды, если разъём и кабельная часть собраны без «самодельных» уплотнений. Относительная влажность до 90% и рабочий диапазон -20…+85 °C закрывают большинство цехов, включая холодные зоны и нагретые участки рядом с приводами. Хранение -40…+100 °C удобно для складов и логистики без требований «только тёплый склад».
Подключение и обслуживание
Разъём M23, 12-контактный, радиальный — это практично для сервисной замены: не нужно раскручивать клеммники, меньше риск перепутать жилы на месте. В проектах, где простой стоит денег, модульность по M23 часто окупается за одну-две замены.
Куда ставят DBS60B на практике
Если нужен инкрементальный энкодер на вал 10 мм с промышленной механикой, IP67 и дифференциальным выходом RS-422 — закладывайте SICK DBS60B-S4HA00S03 и сразу согласуйте с входами контроллера предельную частоту и режим счёта.
Подберите кабель/ответную часть M23 и проверьте совместимость по входам TTL/RS-422 — после этого можно ставить в проект и запускать без «танцев» на пусконаладке.
- Разрешение10000 имп/об
- Температура хранения-40...+100 °C
- СерияDBS60 Core
- Вид подключенияРазъем. M23. 12-контактный. радиальная
- Диаметр вала10 мм
- Материал корпусаАлюминий
- Материал валаНержавеющая сталь
- Механическое исполнениеСплошной вал, Торцевой фланец
- Напряжение питания4.5 V ... 30 V
- Относительная влажностьдо 90%
- Рабочая температура-20...+85 °c
- Степень защитыIP67
- Ток нагрузки≤30 mA
- Интерфейс выходаTTL. RS-422
- Макс. частота≤300 кГц
- Макс. скорость10000 об/мин
- Рабочая скорость6000 об/мин
- Радиальная нагрузка100 Н
- Осевая нагрузка50 Н
- Ударопрочность250 g (EN 60068-2-27)
- Виброустойчивость30 g. 10-2000 Hz
- Тип энкодераИнкрементальный
