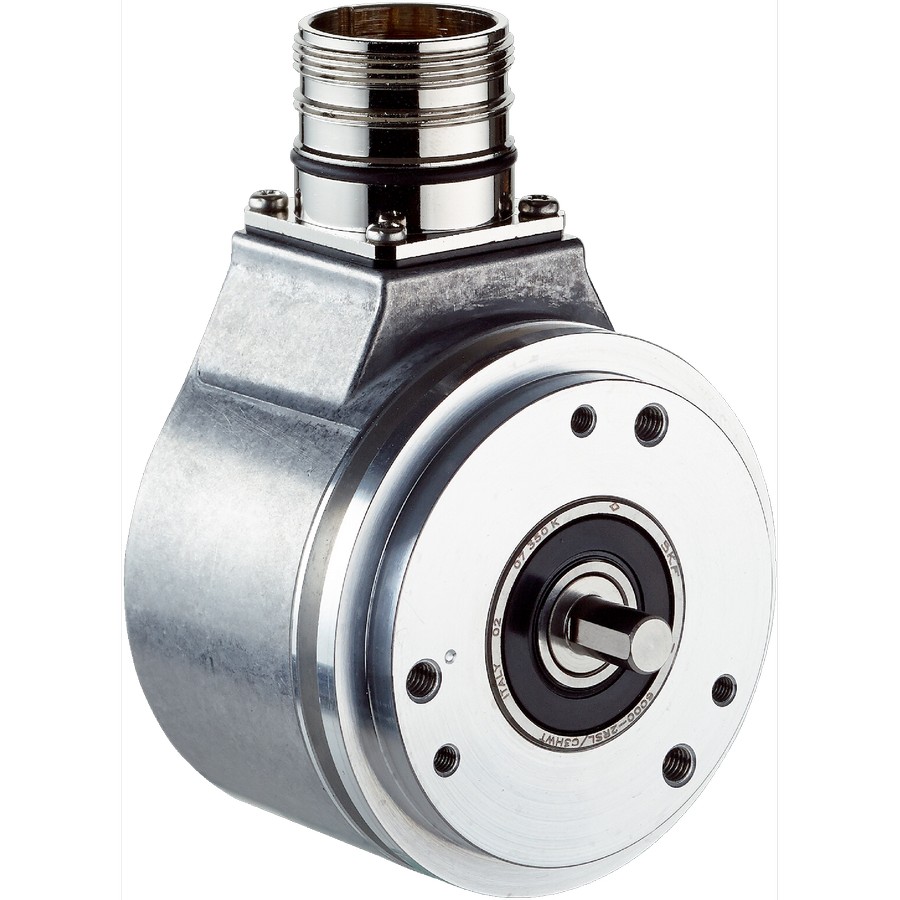

Инкрементальный энкодер SICK DBS60B-S1HK10000, диаметр 6 мм, разрешение 10000 имп/об
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда на приводе нужно не «примерно знать скорость», а стабильно держать позицию и синхронизацию по оси, первым делом упираешься в качество обратной связи. На длинных трактах кабеля, рядом с частотником и силовыми шинопроводами, большинство бюджетных датчиков начинают «сыпать» фронтами, ловить наводки и давать ложные счета. Инкрементальный энкодер SICK DBS60B-S1HK10000 из серии DBS60 Core как раз рассчитан на такие цеховые условия: высокая дискретность, промышленный выход и механика, которую не разваливает вибрация.
Разрешение 10000 имп/об и что это дает на реальном механизме
10000 имп/об — это не маркетинг, а конкретная точность по скорости и по углу. На типовой задаче: серводвигатель крутит вал через редуктор, и нужно выдержать равномерную подачу материала. Чем выше разрешение, тем меньше квантование при измерении скорости на малых оборотах и тем точнее отработка регулятора. На 10000 имп/об вы уверенно снимаете скорость даже при медленном «ползучем» ходе, где 1024 или 2048 имп/об уже дают рваный сигнал в ПИДе.
При этом энкодер держит частоту до ≤300 кГц. Это важно, когда ось разгоняется: контроллер/ПЛК не «упирается» в частотный потолок и не теряет импульсы на пиках. Максимальная скорость по паспорту 10000 об/мин, рабочая — 6000 об/мин, то есть есть нормальный запас под реальные режимы, а не «впритык».
Выход TTL/RS-422 для помехоустойчивых счетчиков
Интерфейс выхода TTL, RS-422 — правильный выбор для промышленного монтажа. RS-422 (дифференциальная передача) заметно устойчивее к наводкам, чем одиночные TTL-линии, особенно если энкодер стоит на подвижной каретке, а кабель проходит через энергоцепь рядом с силовыми жгутами. В эксплуатации это выражается просто: меньше паразитных импульсов на высоких ускорениях и меньше «дрожания» счета при коммутациях.
Нагрузка по выходу до ≤30 mA — показатель того, что это не «слабый» открытый коллектор, а нормальный драйвер, рассчитанный на стандартные входы энкодерных модулей.
Питание 4.5…30 V и практичная интеграция в шкаф
Диапазон питания 4.5…30 V позволяет без экзотики вписать энкодер и в 5 В схемы, и в типовые 24 В шкафы автоматики. На объектах это сокращает количество преобразователей и точек отказа. Особенно удобно при модернизации: старый контроллер мог питать датчики от 5 В, новый — от 24 В, а менять датчик и жгут не хочется.
Механика: вал 6 мм, сервофланец и допустимые нагрузки
Исполнение — сплошной вал с сервофланцем, диаметр вала 6 мм. Это типовой размер под компактные приводы и узлы с ременной/муфтовой посадкой. Вал из нержавеющей стали — не про «красиво», а про живучесть: меньше риска прихвата на посадке, лучше переносит влажность и конденсат, меньше проблем при разборке через пару лет.
По нагрузкам: радиальная 100 Н и осевая 50 Н. Эти цифры важны, когда энкодер ставят через муфту и механика не идеально соосна. Запас по радиальной нагрузке помогает пережить небольшой перекос, биение шкива или неудачную сборку без мгновенной смерти подшипника. Но это не индульгенция на грубый монтаж: центровку и эластичную муфту никто не отменял.
Условия эксплуатации: вибрации, удары, температура, IP67
Для машин, где рядом пресс, нож или вибропитатель, решает стойкость к механике: виброустойчивость 30 g в диапазоне 10–2000 Hz и ударопрочность 250 g по EN 60068-2-27. На практике это означает, что датчик не «теряет» оптическую систему и не уходит по люфтам после пары недель работы на вибрирующей раме.
Корпус алюминиевый — нормальный тепловой режим и достаточная жесткость. Степень защиты IP67 закрывает типовой набор проблем: пыль, брызги СОЖ, периодическая мойка, влажные зоны. По температуре: работа -20…+85 °C, хранение -40…+100 °C — можно ставить и в неотапливаемый цех, и в шкаф с умеренным перегревом, не боясь сезонных перепадов.
Относительная влажность до 90% — важный пункт для объектов с конденсатом: холодильные линии, моечные участки, склады, где электроника «потеет» при смене температуры.
Подключение кабелем: меньше разъемов — меньше отказов
Подключение — кабель, 8 жил, универсальный, длина 1.5 м. В реальной эксплуатации это часто надежнее разъемов, если узел вибрирует или регулярно обслуживается: меньше переходных сопротивлений, меньше шансов, что контакт «отойдет» от мелкой тряски. 8 жил обычно закрывают типовой набор каналов A/B/Z и питание, что удобно для привязки нуля и диагностики в контроллере.
Если нужен энкодер под 6‑мм вал с высоким разрешением 10000 имп/об, дифференциальным выходом TTL/RS‑422 и реальной стойкостью к цеховой механике — DBS60B-S1HK10000 закрывает задачу без компромиссов по надежности. Подберите схему подключения под ваш входной модуль и закладывайте правильную муфту — поставим в проект и отгрузим под монтаж.
- Разрешение10000 имп/об
- Температура хранения-40...+100 °C
- СерияDBS60 Core
- Вид подключенияКабель. 8 жил. универсальный. 1.5 m
- Диаметр вала6 мм
- Материал корпусаАлюминий
- Материал валаНержавеющая сталь
- Механическое исполнениеСплошной вал, Сервофланец
- Напряжение питания4.5 V ... 30 V
- Относительная влажностьдо 90%
- Рабочая температура-20...+85 °c
- Степень защитыIP67
- Ток нагрузки≤30 mA
- Интерфейс выходаTTL. RS-422
- Макс. частота≤300 кГц
- Макс. скорость10000 об/мин
- Рабочая скорость6000 об/мин
- Радиальная нагрузка100 Н
- Осевая нагрузка50 Н
- Ударопрочность250 g (EN 60068-2-27)
- Виброустойчивость30 g. 10-2000 Hz
- Тип энкодераИнкрементальный
