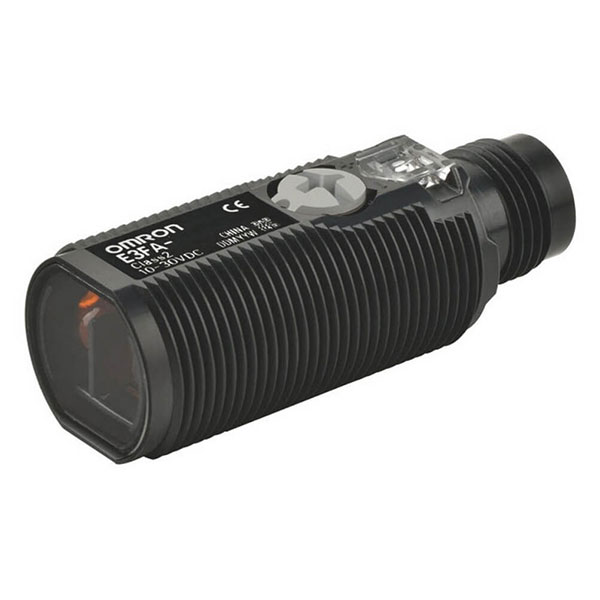

Фотоэлектрический датчик цилиндрической формы E3FA-DN22

На практике фотоэлектрический датчик чаще всего покупают не "по таблице", а под конкретную ситуацию: конвейер с разнокалиберной тарой, подача заготовок в станок, контроль наличия коробки в зоне обмотки, отсечка этикетки. В этих задачах критичны три вещи: чтобы датчик уверенно видел объект на нужной дистанции, не "ловил" фон и обслуживался без лишней пайки и танцев с кабелями. Именно под такой прикладной подход хорошо ложится фотоэлектрический датчик цилиндрической формы OMRON E3FA-DN22.

OMRON E3FA-DN22 в типовых сценариях линии

Исполнение с диффузным отражением удобно там, где нет возможности ставить отражатель или отдельный приемник: например, контроль наличия детали на лотке перед роботом-манипулятором. Датчик работает "в одну точку" - излучает и принимает отраженный сигнал от объекта. Это сокращает механику и ускоряет пусконаладку, но предъявляет требования к стабильности оптики и подавлению ложных срабатываний от глянца и паразитных отражений. В E3FA-DN22 мы получаем предсказуемое поведение именно за счет поляризованного красного света: он помогает фильтровать блики и отделять полезный отраженный сигнал от фоновых засветок, что в реальной эксплуатации снижает количество остановов по ложной диагностике.

Мини-пример: на упаковочной машине идет поток ПЭТ-бутылок с блестящей этикеткой. Обычный красный диффузник может "стрелять" по отражению от этикетки и терять бутылку при смене партии. Поляризация добавляет устойчивости - датчик меньше реагирует на зеркальные компоненты отражения, и настройка остается рабочей дольше.

Поляризованный красный свет E3FA-DN22 и работа с проблемными поверхностями

Красный спектр удобен еще и тем, что луч визуально контролируем при наладке: монтажник видит направление и точку контроля без дополнительных приборов. Но важнее другое - поляризация дает практический выигрыш в условиях, где рядом металл, пленка, лакированные поверхности, а также когда в зоне присутствуют "паразитные" отражатели вроде направляющих, кронштейнов и кожухов. Мы не раз сталкивались с ситуацией, когда датчик выставлен правильно, но через неделю после профилактики кто-то протер защитное стекло, изменил угол, и начались редкие ложные срабатывания. Поляризованная оптика в подобных случаях дает больший запас по устойчивости.

Дистанция срабатывания в 300 мм - это не про "дальше видит", а про свободу компоновки. Когда датчик можно отнести от зоны падения стружки, пыли или капель СОЖ на 20-30 см, резко падает частота обслуживания и чистки. В пищевке это аналогично: датчик проще вынести из зоны прямого облива, оставив контроль на нужном расстоянии.

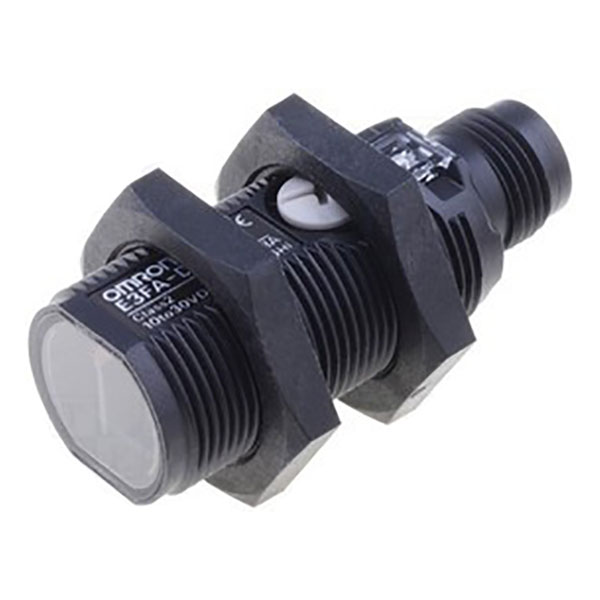

Цилиндрический корпус M18 OMRON E3FA-DN22 в монтаже и сервисе

Форм-фактор M18 мы считаем наиболее ремонтопригодным для цеха: под него есть стандартные кронштейны, гайки, зажимные держатели, и в аварийной замене не требуется "допиливать" крепеж. Цилиндрический корпус удобно выставлять по оси, а резьбовая посадка позволяет быстро повторить позицию при замене - достаточно зафиксировать контргайками прежнюю глубину. Для линий с частыми переналадками это ощутимая экономия времени.

Материал корпуса ABS-пластик - не про "дешевле", а про устойчивость к типовым производственным средам: он нормально переносит вибрацию, не так критичен к случайным ударам, как хрупкие корпуса, и не создает проблем с паразитными токами на корпус, что иногда проявляется в плохо заземленных узлах. При этом мы рекомендуем в местах с абразивной пылью заранее предусмотреть простую защиту оптики - козырек или выносной экран, чтобы не превращать датчик в расходник.

Разъем M12 4 Pin и подключение E3FA-DN22 без "самодеятельности"

Подключение через M12 на 4 контакта - это дисциплина электромонтажа. В реальной эксплуатации разъем решает две регулярные проблемы: ускоряет замену (открутил, переставил, закрутил) и снижает риск ошибок при восстановлении после аварии. Когда датчик сидит на разъеме, его проще включить в стандартную кабельную инфраструктуру шкафа - через готовые патч-корды, клеммные коробки, распределители. Это особенно полезно на линиях, где датчики меняют наладчики, а не электрики: чем меньше операций со вскрытием кабеля, тем ниже вероятность "потерять" контакт или перепутать жилы.

Режим СВЕТЛО/ТЕМНО и логика в ПЛК

Наличие переключения СВЕТЛО/ТЕМНО дает гибкость при интеграции в систему управления. В одном проекте датчик удобнее использовать как "объект есть - 1", в другом - как "объект пропал - 1" для аварийной логики. Мы обычно подбираем режим так, чтобы диагностика была понятнее оператору: например, при контроле наличия заготовки перед прессом логичнее, чтобы отсутствие заготовки формировало активный сигнал аварии. Это снижает ошибки при обходах и упрощает трассировку сигналов в ПЛК, особенно когда на участке несколько одинаковых фотодатчиков.

Если вам нужен аккуратный диффузный фотодатчик для задач контроля наличия, счета изделий или позиционирования в зоне до 300 мм, OMRON E3FA-DN22 - практичный вариант по монтажу, оптике и обслуживанию. Сообщите нам условия (материал объекта, фон, расстояние, наличие бликов) - подскажем корректную установку и схему включения в ваш ПЛК.
