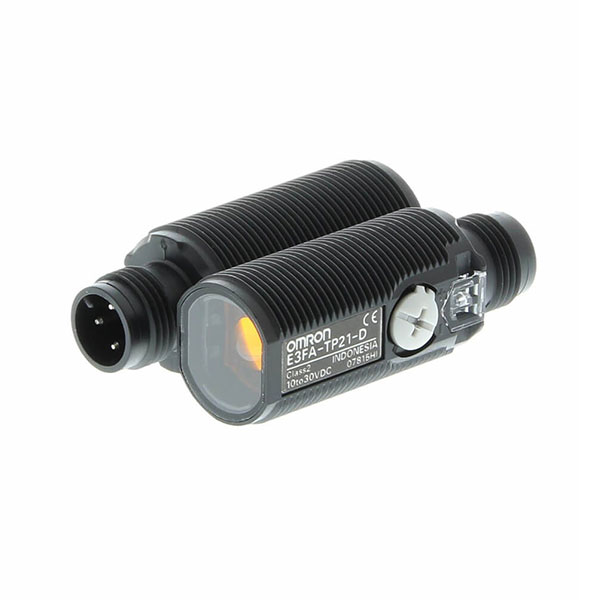

E3FA-TP21 фотоэлектрический датчик цилиндрической формы Omron

Когда на линии нужно отследить наличие детали на расстоянии в десятки метров, привычные отражательные схемы быстро упираются в грязь, блики и «плавающую» отражающую способность поверхности. В таких местах мы ставим разнесенную оптику: излучатель - отдельно, приемник - отдельно. Фотоэлектрический датчик цилиндрической формы E3FA-TP21 OMRON как раз из этой практики: through-beam схема позволяет уверенно «перерезать» лучом проем конвейера, ворот, накопителя или участка транспортера и получать стабильный дискретный сигнал без подбора отражателя и без зависимости от цвета объекта.

OMRON E3FA-TP21 в разнесенной оптике through-beam

Through-beam - это не про «дальнобойность ради дальнобойности», а про предсказуемость. Объект считается обнаруженным, когда перекрывает луч. На реальном производстве это означает: черная резина, прозрачная пленка, блестящий алюминий и окрашенная деталь будут детектироваться одинаково, потому что мы измеряем не отражение, а факт прерывания оптического канала. Такая логика упрощает наладку и снижает количество ложных срабатываний при смене номенклатуры.

В типовых проектах мы используем этот подход для контроля прохода паллет, подсчета коробов, подтверждения «деталь дошла до упора», а также для отсечки зон опасности в ограждениях (где по требованиям применяются соответствующие решения по безопасности - здесь речь именно о технологическом контроле).

Поляризованный красный свет и поляризационный фильтр - почему это важно

У E3FA-TP21 применен поляризованный красный свет и установлен поляризационный фильтр. На практике это помогает «отстроиться» от паразитных отражений и переотражений, которые часто возникают рядом с нержавейкой, стеклом, пленкой и окрашенными глянцевыми поверхностями. Даже в through-beam схеме свет может попадать на приемник через отражающие элементы конструкции или через защитные экраны - поляризация снижает вероятность того, что приемник примет «чужой» свет за рабочий сигнал.

Дополнительно красный спектр удобен для пусконаладки: луч проще контролировать визуально при юстировке, особенно когда датчики стоят на удалении и на разных стойках. Это экономит время на первичной настройке и при последующих переналадках после механических работ.

Дальность 20000 мм в E3FA-TP21 и вопросы монтажа

Дальность срабатывания до 20000 мм дает нам свободу по компоновке. Можно ставить датчики не впритык к зоне движения, а уводить их на безопасное расстояние от ударов, летящей стружки, брызг СОЖ или от потока упаковочной пыли. На длинных пролетах критичны две вещи: механическая жесткость кронштейнов и корректная юстировка. Мы рекомендуем закладывать регулировку по двум осям (шарнирный узел или продольные пазы) и фиксировать после настройки, иначе микросмещения рамы конвейера дадут «плавание» запаса по сигналу.

Мини-пример: на участке подачи листового материала луч пересекает окно между рольгангами. При вибрациях рамы на 1-2 мм на дистанции 15-20 м угол уходит заметно. С нормальным кронштейном и корректной юстировкой через контрольный индикатор проблема уходит без усложнения логики ПЛК.

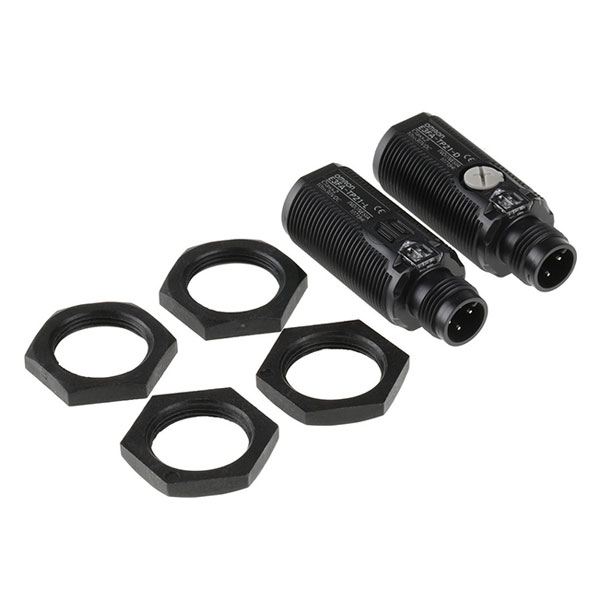

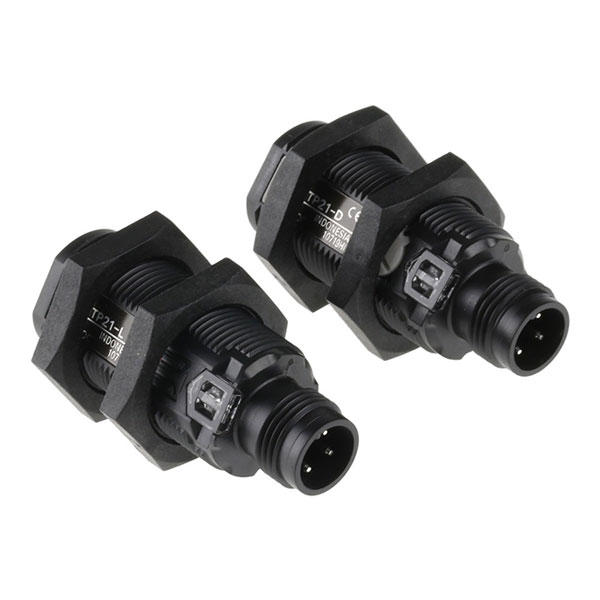

Цилиндрический корпус M18 и практичная интеграция

Форм-фактор M18 в цилиндрическом корпусе удобен тем, что механика под него давно стандартизирована. В большинстве станочных ограждений и конвейерных стоек уже есть посадочные решения под M18, а если нет - отверстие делается быстро и без сложной разметки. Пластиковый корпус на базе ABS в таких датчиках мы рассматриваем как плюс в средах, где возможны случайные удары: пластик часто «прощает» контакт лучше, чем хрупкие литые элементы, при этом важно обеспечить защиту от прямого абразивного потока и не ставить датчик в точку гарантированного механического контакта с тарой.

Разъем M12 4 Pin и обслуживание на линии

Подключение через M12 4 Pin - это про ремонтопригодность и стандартизацию кабельной сети. В эксплуатации это означает: датчик меняется за минуты без перекоммутации в шкафу и без вскрытия кабель-каналов. Для линий с частыми переналадками и высокой стоимостью простоя такой подход оправдан. Отдельно отметим, что разъемная коммутация дисциплинирует монтаж: меньше «скруток», меньше шансов на обрыв жилы в месте ввода, проще организовать склад ЗИП по типовым патч-кабелям.

Логика СВЕТЛО/ТЕМНО для E3FA-TP21 OMRON в автоматике

Переключение режимов СВЕТЛО/ТЕМНО позволяет согласовать датчик с логикой входов ПЛК и требованиями к диагностике. В одном проекте удобнее, чтобы «объект есть» соответствовал логической 1, в другом - чтобы при обрыве луча или рассогласовании оптики контроллер фиксировал аварийное состояние по «пропаже света». Мы обычно выбираем режим так, чтобы отказ (загрязнение оптики, разъединение, критическое смещение) приводил к предсказуемому сигналу и быстрее обнаруживался в трендах и на HMI.

• Для счетных задач и контроля прохождения - настраиваем поведение так, чтобы кратковременные перекрытия давали четкие фронты на высоких скоростях.
• Для блокировок технологических зон - выбираем логику, упрощающую диагностику «луч есть/луча нет» на панели оператора.
• Для складских конвейеров - используем запас по дальности, чтобы вынести оптику из зоны ударов коробами.

Если нужен устойчивый оптический барьер на большой дистанции с нормальной обслуживаемостью по M12 и понятной наладкой, закладывайте OMRON E3FA-TP21 в проект - подберем сопряжение по входам ПЛК, кабель и крепеж под вашу механику.
