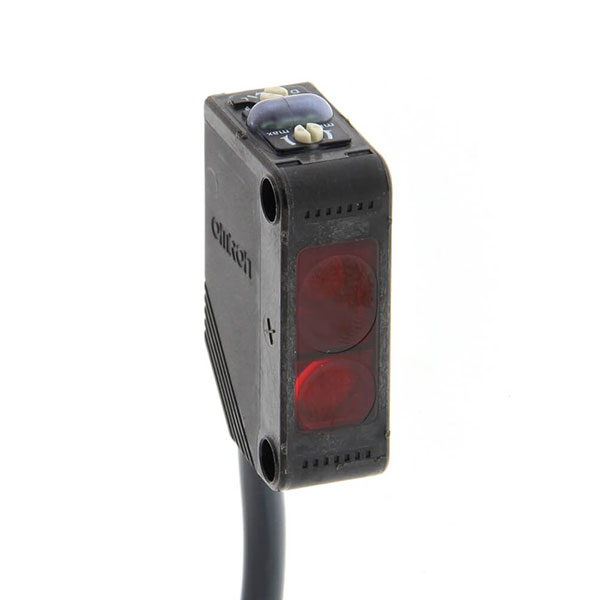

Фотоэлектрический датчик в миниатюрном корпусе E3Z-LS81 2M

В типовой линии упаковки или на сборочном конвейере чаще всего «сыпется» не механика, а стабильность детекции. То пленка бликует, то оператор сдвинул направляющую на пару миллиметров, то накопилась пыль на оптике - и датчик начинает ловить фон. Фотоэлектрический датчик в миниатюрном корпусе OMRON E3Z-LS81 2M мы обычно закладываем именно в такие узлы: там, где нужен компактный корпус, предсказуемая реакция на объект и понятная настройка без долгих танцев с экранированием и юстировкой.

OMRON E3Z-LS81 2M в задачах с «проблемной» поверхностью

По принципу diffuse reflective датчик работает «в одно окно»: излучает и принимает отражение от объекта. На практике это удобно, когда нет места ставить отражатель или тянуть вторую голову напротив. Например, контроль наличия картонной заготовки перед клеевым модулем или фиксация подхода тары к станции этикетирования. Дистанция срабатывания до 200 мм дает запас по монтажу - можно увести датчик от зоны механических ударов, оставив приемлемую геометрию луча.

Важно понимать эксплуатационный нюанс: диффузный принцип чувствителен к коэффициенту отражения. Для матового картона и большинства пластика все стабильно, а вот на глянцевой пленке возможны паразитные отражения. Здесь как раз выручает корректный выбор режима переключения «СВЕТЛО/ТЕМНО» - можно настроить логику так, чтобы датчик уверенно «держал» состояние при изменении фона и небольших смещениях. В реальных шкафах автоматики это часто экономит время на доработки логики ПЛК и диагностику ложных срабатываний.

Красный свет и его практический смысл в E3Z-LS81 2M

Красный свет - не про «красиво светится», а про удобство пуско-наладки. При монтаже в тесном узле оператору или наладчику проще визуально совместить ось датчика с зоной контроля. В отличие от ИК-диапазона, луч проще увидеть на объекте и на окружающих поверхностях, а значит быстрее выставить датчик по месту и проверить, что он не «видит» соседние детали конвейера.

На линиях с частой переналадкой это дает прямую выгоду: меньше времени на ввод в смену и меньше риск, что после обслуживания датчик поставят «примерно туда же». Мы неоднократно сталкивались, когда пару минут на корректную ориентацию оптики снимают потом часы поиска плавающих отказов.

Миниатюрный корпус OMRON E3Z-LS81 2M и монтаж в ограниченном объеме

Прямоугольная форма корпуса удобна для жесткого позиционирования на кронштейнах и профилях: проще держать параллельность относительно направляющих и конвейерной ленты. В миниатюрных датчиках критична не только компактность, но и повторяемость посадки - чтобы после замены «один в один» не менять механику и не перенастраивать весь узел. Практика показывает, что именно такие датчики чаще всего ставят в серийные машины, где сервисники работают по регламенту и не имеют права «подпиливать по месту».

Корпус из PBT (инженерный пластик) в эксплуатации ценим за стабильность геометрии и нормальную стойкость к типовым производственным средам: пыль, легкие аэрозоли, периодическая протирка. Да, это не металл, но для датчика в зоне без прямых ударов PBT дает адекватный компромисс по массе, цене и стойкости. Важно лишь не располагать датчик в точке, где по нему регулярно «прилетает» тара или инструмент.

Кабель 2 м как фактор надежности в шкафной разводке

Подключение кабелем 2 м кажется мелочью, пока не начнешь считать реальную стоимость монтажа. На коротких машинах часто выгоднее уйти без промежуточных разъемов: меньше переходных контактов - меньше плавающих обрывов на вибрации и меньше проблем после моек или продувок. Для небольших шкафов управления и локальных клеммных коробок 2 м обычно хватает, чтобы проложить трассу с нормальным радиусом изгиба и оставить технологический запас на обслуживание.

Из практических сценариев: датчик стоит на каретке или рядом с приводом, а клеммы - на раме. Кабель с запасом позволяет сделать петлю для компенсации микроперемещений и не тянуть жилы «в натяг». Это напрямую влияет на долговечность и снижает вероятность межвиткового надлома у ввода в корпус.

Как мы используем OMRON E3Z-LS81 2M в типовых узлах автоматизации

• Контроль наличия изделия перед пневмоцилиндром: датчик подтверждает позицию, ПЛК разрешает цикл, исключаем холостой удар по пустому месту.
• Подсчет единиц на транспортере с небольшим шагом: при грамотной установке на 200 мм можно избежать механических флажков и инерционных концевиков.
• Отслеживание кромки листа или заготовки: красный луч помогает быстро «поймать» нужную линию контроля при переналадке формата.

Если подбираете компактный фотоэлектрический датчик под отражательную схему без отдельного приемника и хотите предсказуемое поведение на реальном производстве, закладывайте OMRON E3Z-LS81 2M в проект или отправляйте нам параметры узла - проверим по месту дистанцию, фон и логику «СВЕТЛО/ТЕМНО», чтобы датчик работал стабильно с первого запуска.
