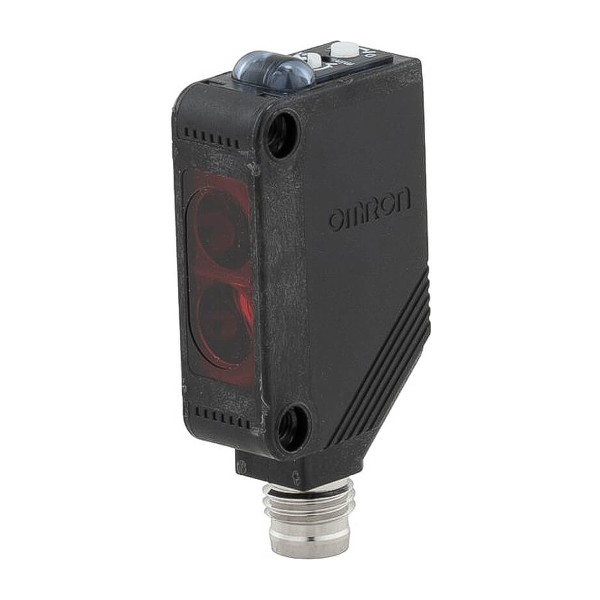

E3Z-B86 фотоэлектрический датчик Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда на линии нужно стабильно ловить прозрачную тару, пленку или блистер, обычный фотоэлектрический датчик быстро упирается в переотражения и плавающий порог. Мы в таких задачах ставим рефлекторные решения, рассчитанные именно на прозрачные объекты, и настраиваем их так, чтобы датчик реагировал на реальное изменение оптической картины, а не на случайные блики. Модель E3Z-B86 как раз из этой логики: она закрывает контроль присутствия прозрачных изделий в зоне и при этом остается простой в подключении и обслуживании.
OMRON E3Z-B86 в прикладных задачах прозрачных объектов
На практике датчик хорошо показывает себя в узлах учета и позиционирования: подача ПЭТ-бутылок на этикетировщик, контроль наличия прозрачного лотка перед запайкой, проверка выхода пленки на перемотке. Рефлекторная схема удобна тем, что на стороне датчика остается один корпус, а на противоположной - отражатель, без отдельного приемника. Это экономит место на раме и снижает требования к прокладке кабелей по движущимся частям.
Важно понимать, что прозрачный объект часто не перекрывает луч полностью, а лишь меняет интенсивность. Поэтому корректная работа зависит от стабильности оптики и повторяемости монтажа. В этой серии мы обычно добиваемся устойчивости за счет правильной геометрии: датчик ставим так, чтобы исключить прямые паразитные отражения от нержавейки и глянцевых направляющих, а отражатель выносим на жесткую площадку, чтобы не гулял угол.
E3Z-B86 фотоэлектрический датчик OMRON: скорость реакции и логика выхода
В быстрых механизмах критично время отклика: если датчик запаздывает, PLC получает событие уже после того, как изделие прошло рабочую точку. Здесь отклик 1 мс дает нормальный запас для высоких скоростей конвейера и для коротких меток. По выходу мы ориентируемся на типовую схему с PNP - в шкафах автоматики это удобно для согласования с входными картами 24 В и для диагностики по токам утечки.
Режимы на свет/на затемнение полезны при наладке. Например, при контроле прозрачной крышки проще выбрать логику так, чтобы авария соответствовала обрыву луча или потере отражателя. Тогда отказ оптики превращается в понятный сигнал, а не в тихую деградацию качества.
Подключение и сервис: разъем M8 и эксплуатационная ремонтопригодность
Мы ценим исполнение с разъемом M8 на 4 контакта за то, что датчик можно заменить без перекоммутации в клеммнике. На линиях с регулярной мойкой и переналадкой это снижает простой: сняли, поставили, проверили индикацию, и узел снова в работе. Дополнительно разъем дисциплинирует монтаж - меньше шансов перепутать полярность или посадить жилу на соплях после очередной ревизии.
Серия E3Z и стойкость к цеховым условиям
В цеху датчик живет не в лаборатории. Пыль, водяной туман, СОЖ, вибрации от приводов - все это влияет на оптику и на корпус. Защита IP67 в реальной эксплуатации означает, что при корректной сборке разъема и уплотнений датчик переживает регламентную влажную уборку и случайные брызги, не уходя в ложные срабатывания из-за попадания влаги внутрь. Корпус из PBT нормально держит типовые промышленные среды и не плывет от температуры, что важно для сохранения юстировки.
Диапазон рабочих температур полезен не только для уличных применений. У нас встречались линии в неотапливаемых складских зонах и рядом с термотоннелями, где локально гуляет температура. Если датчик рассчитан на такие режимы, он меньше дрейфует по порогу и реже требует повторной подстройки после смены сезона.
Практика монтажа и типовые нюансы
- Для прозрачных объектов критичны чистота отражателя и стабильность его крепления. Небольшой налет часто выглядит как постепенная потеря запаса по сигналу.
- При наличии блестящих поверхностей рядом мы уводим оптическую ось так, чтобы исключить паразитный возврат в приемник. Это дает больше стабильности, чем попытки лечить проблему фильтрацией в PLC.
- Если в зоне есть пленка с натяжением, выбираем точку контроля так, чтобы пленка проходила с повторяемой геометрией, иначе получаем дрожание порога и дребезг входа.
Для заказа и корректного подбора под ваш узел сообщите нам артикул E3Z-B86 фотоэлектрический датчик Omron и условия установки - предложим рабочую схему монтажа и подключение под вашу входную карту.
- Температура хранения-40 ... +70 °C
- СерияE3Z
- Вид подключенияРазъём M8, 4 контакта
- Высота31 мм
- Глубина20 мм
- Источник светаИнфракрасный светодиод
- Материал корпусаPBT
- Механическое исполнениеКомплект/датчик
- Напряжение питания12 ... 24
- Принцип действияРефлекторный, для прозрачных объектов
- Рабочая температура-25 ... +55 °c
- Расстояние срабатывания80-500мм мм
- Степень защитыIP67
- Ширина10.8 мм
- Время отклика1 мс
- Тип выходов DOPNP
- Режим работыНа свет / на затемнение
