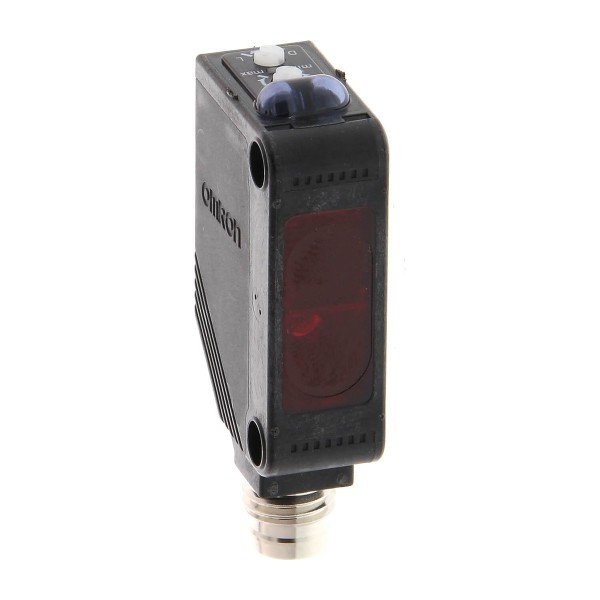

E3Z-D66 фотоэлектрический датчик Omron

На линии упаковки типовой сбой выглядит одинаково: транспорт идет, а датчик то видит этикетку, то нет - особенно на глянцевой пленке или при вибрации кронштейна. В таких узлах мы обычно ставим диффузные фотоэлектрические датчики ближней зоны и настраиваем их так, чтобы они уверенно отрабатывали по реальному объекту, а не по паразитным отражениям от направляющих. E3Z-D66 фотоэлектрический датчик OMRON как раз из этой практичной категории - компактный, быстрый и рассчитанный на промышленную эксплуатацию, когда важна повторяемость срабатывания и предсказуемое обслуживание.

OMRON E3Z-D66 в задачах контроля присутствия и позиционирования

По принципу это диффузный датчик: он излучает ИК-свет и принимает отраженный сигнал. Такая схема удобна, когда нет возможности поставить отражатель или приемник на противоположной стороне. Мы применяем ее для контроля наличия изделия в гнезде, подсчета заготовок на лотке, фиксации прихода тары к упору, контроля положения поддона на рольганге в зоне 5-100 мм. В ближней зоне диффузная оптика дает хороший баланс между простотой монтажа и устойчивостью к небольшим перекосам.

Важный момент в реальной эксплуатации - поведение на разных поверхностях. ИК-источник обычно менее чувствителен к видимому освещению и бликам от ламп, но на очень темных или сильно рассеивающих материалах запас по сигналу меньше. Поэтому при вводе в эксплуатацию мы закладываем небольшой технологический запас: проверяем срабатывание на худшем образце изделия, на максимальной скорости и при загрязнении оптики.

E3Z-D66 OMRON: что критично при интеграции в шкаф и на станок

Для автоматчика важны не только метры и миллиметры, а то, как датчик встанет в систему. Подключение через M8 на 4 контакта упрощает сервис: датчик меняется за минуты без перекоммутации клемм, а кабель можно вести заранее уложенным жгутом. В проектах с частой переналадкой это снижает риск ошибок монтажника и ускоряет восстановление после механического повреждения.

Выход NPN хорошо ложится на дискретные входы многих контроллеров и удаленных модулей, особенно когда входная схема рассчитана на стоковый сигнал. Мы обычно рекомендуем на этапе схемотехники сразу проверить тип входов ПЛК и общие потенциалы, чтобы исключить плавающие земли и ложные срабатывания на длинных трассах.

Время отклика 1 мс полезно не само по себе, а в связке со скоростью механики. Например, при контроле метки на движущейся пленке или подсчете деталей на вибропитателе запас по отклику помогает избежать пропуска, когда объект находится в зоне обнаружения очень короткое время. На практике это позволяет держать скорость конвейера без искусственного замедления ради автоматики.

Серия E3Z и эксплуатационная стойкость E3Z-D66

Корпус из PBT и степень защиты IP67 - это про выживаемость в цехе. Мы регулярно сталкиваемся с узлами, где есть СОЖ, влажная мойка, мелкая абразивная пыль или просто конденсат при перепадах температуры. IP67 не решает все проблемы, но дает нормальный уровень защиты от пыли и кратковременного погружения, а значит - меньше отказов из-за банального затекания в разъем и меньше плавающих дефектов, которые сложно ловить при диагностике.

Температурные диапазоны важны не только для улицы. Внутри кожухов станков бывает заметный нагрев, а на складах - холодные пуски. При выборе мы смотрим, чтобы датчик не уходил в нестабильный режим на границе диапазона и сохранял повторяемость порога. В таких условиях полезно закладывать правильное место установки: не рядом с горячими приводами и не в зоне прямого обдува холодным воздухом.

Практика настройки и типовые примеры

• Контроль наличия детали в приспособлении: ставим датчик под небольшим углом к поверхности, чтобы уменьшить обратные блики. Режим на свет или на затемнение выбираем так, чтобы аварийное состояние было безопасным при обрыве сигнала.
• Подсчет изделий на ленте: проверяем, чтобы фон (лента, направляющие) давал минимальный отраженный сигнал. При необходимости добавляем матовую вставку фона, и датчик начинает работать стабильнее без усложнения механики.
• Контроль подхода тары к упору: фиксируем датчик на жестком кронштейне, а кабель разгружаем от натяжения. Большая часть плавающих отказов в поле идет не от электроники, а от микроподвижек и перелома жил.

Если нужно сверить позицию при монтаже, мы обычно делаем быстрый тест: имитируем объект рукой и затем реальным изделием, проверяем гистерезис по месту и смотрим, нет ли срабатываний от ближних металлических элементов. Это экономит часы на поиске причин, когда линия уже запущена.

Сообщите нам условия узла (материал объекта, фон, расстояние, скорость) - подберем корректную схему подключения и поможем ввести E3Z-D66 в эксплуатацию без лишних итераций настройки.
