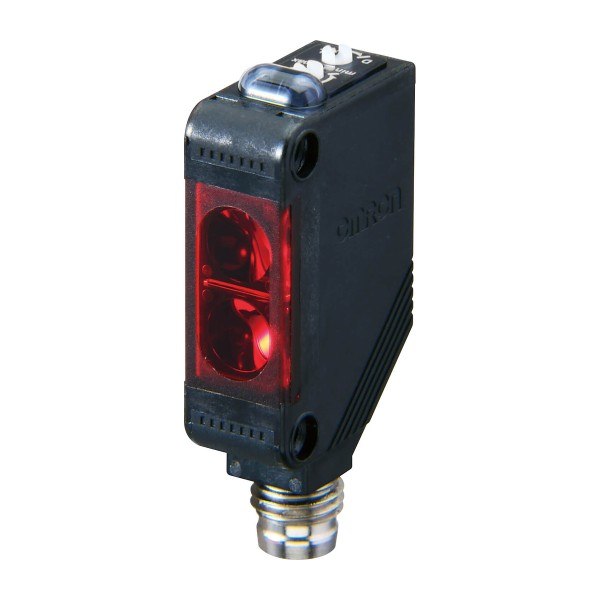

E3Z-D82 2M фотоэлектрический датчик Omron

На конвейере с разнокалиберной тарой типовая проблема одна и та же: объект есть, а сигнал в ПЛК то появляется с задержкой, то пропадает из-за бликов, пыли или неудачного угла. Мы в таких местах ставим компактный диффузный фотоэлектрический датчик, который уверенно видит цель без отражателя и не требует сложной механики. E3Z-D82 2M из серии E3Z как раз из этой категории - практичный вариант для линий упаковки, сортировки и простых систем контроля наличия.

OMRON E3Z-D82 2M в типовых узлах автоматизации

Диффузный принцип удобен там, где нет места под отражатель или невозможно гарантировать его чистоту. Например, на участке подачи коробок датчик можно закрепить на кронштейне рядом с направляющей и снимать наличие изделия по фронту. В зоне этикетировщика его часто используют как контроль подхода тары, чтобы вовремя включить привод аппликатора и избежать холостых циклов.

Отдельно отметим режимы на свет/на затемнение: на практике это экономит время при пусконаладке. Если при смене номенклатуры меняется цвет или коэффициент отражения, часто достаточно переключить логику срабатывания, а не перестраивать весь узел и не городить дополнительные инверсии в программе ПЛК.

Фотоэлектрический датчик OMRON E3Z-D82 2M: что важно в эксплуатации

Время отклика 1 мс - это не цифра ради паспорта. На быстром транспортере при шаге счетчика в энкодере или при высоких скоростях подачи заготовок задержка датчика напрямую влияет на точность отбраковки и позиционирования. С миллисекундным откликом проще выдержать окно, в котором исполнительный механизм должен сработать, особенно если дальше стоит пневматика с коротким импульсом.

Источник излучения - инфракрасный светодиод. В реальной эксплуатации ИК излучение часто дает более стабильную работу по широкому набору материалов, чем видимый спектр, особенно когда вокруг много паразитной засветки от сигнализации, подсветок операторских панелей и светильников. Для ряда задач это снижает вероятность ложных срабатываний на фоне.

Выход PNP - стандарт для большинства входных модулей 24 В в европейской и азиатской школе автоматизации. Мы обычно выбираем PNP, когда хотим минимизировать путаницу при обслуживании и ускорить диагностику: типовая проверка тестером и индикацией входа на модуле читается однозначно. В распределенных системах I/O это также упрощает унификацию по шкафам.

Подключение кабелем - хороший вариант, когда датчик ставится близко к клеммной коробке или к шкафу, и нет задачи оперативно менять датчики без инструмента. В цехах с вибрацией и частыми мойками разъем иногда становится слабым местом, поэтому интегральный кабель в ряде случаев надежнее при условии нормальной укладки и фиксации по трассе.

Конструктив и стойкость серии E3Z

Корпус из PBT обычно хорошо переносит производственные условия: перепады температур, контакт с технологической пылью и умеренно агрессивной средой. При монтаже в тесных местах важны габариты - датчик компактный, его проще увести от зоны механических ударов и при этом сохранить корректную геометрию обзора.

Степень защиты IP67 критична для реального производства, а не для стенда. Это означает, что при пылевой нагрузке, тумане СОЖ или регулярной влажной уборке датчик не начинает жить своей жизнью из-за попадания влаги в корпус. Для пищевых и упаковочных линий это часто базовое требование, иначе сервисные выезды становятся регулярными.

Температурные диапазоны полезны не только на улице. На складах, в неотапливаемых зонах и возле термоупаковки условия могут быть нестабильными. Запас по хранению и по работе снижает риск деградации параметров после простоев или при сезонных колебаниях.

Нюансы внедрения и мини-практика

• При работе по глянцевым объектам мы рекомендуем закладывать небольшой наклон датчика относительно поверхности, чтобы убрать зеркальную составляющую отражения и стабилизировать порог.
• Если рядом стоят частотники или серводрайвы, трассу кабеля имеет смысл вести отдельно от силовых линий и фиксировать экран/землю по правилам шкафа, чтобы не ловить наводки в цепях дискретных входов.
• На этапе FAT удобно проверять датчик на худшем изделии из партии: темном, матовом или с отверстиями. Это быстрее выявляет пограничные режимы, чем тест на эталонной детали.

Артикул E3Z-D82 2M фотоэлектрический датчик OMRON подходит для типовых задач детектирования на производстве, где нужна стабильная дискретная индикация присутствия без усложнения механики и с понятной интеграцией в 24-вольтовую автоматику.

Передадим датчик под вашу задачу, поможем подобрать схему включения и проверить применимость по объекту и условиям - закладывайте E3Z-D82 2M в спецификацию и отправляйте запрос на поставку.
