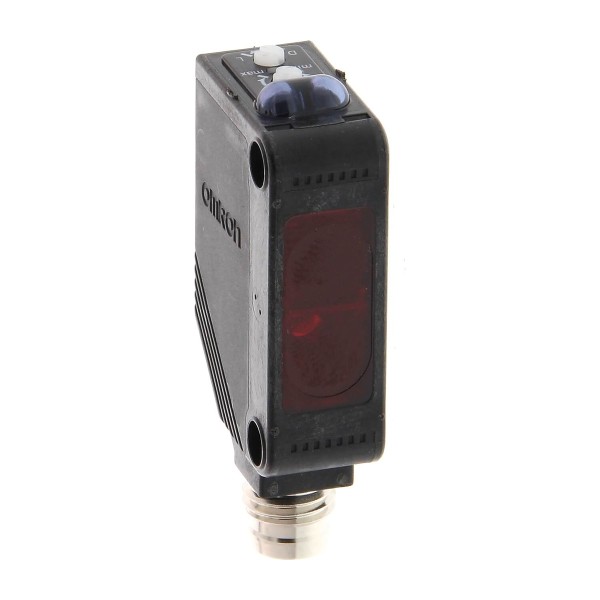

E3Z-D86 фотоэлектрический датчик Omron

В типовом конвейерном участке самая частая причина ложных остановок - нестабильная регистрация мелких объектов: этикетка бликует, темная тара дает слабое отражение, а оператор подстраивает чувствительность на глаз. Мы обычно закрываем такие задачи диффузным фотоэлектрическим датчиком с ИК-излучателем: инфракрасный свет менее критичен к цветовым переходам и дает предсказуемое поведение на смешанной номенклатуре. В этой логике E3Z-D86 серии E3Z - рабочий вариант для дискретных сигналов в шкафу автоматики и на поле.

OMRON E3Z-D86: что важно в реальной эксплуатации

Это компактный датчик для ближней зоны, где нужно устойчиво фиксировать присутствие/отсутствие объекта в пределах порядка десятков миллиметров. Диапазон срабатывания 5-100 мм удобен для контроля деталей на лотках, подсчета изделий на транспортере, контроля наличия вкладыша в коробке, отслеживания прохода тары перед аппликатором. На практике мы выставляем датчик так, чтобы рабочая точка была не на пределе чувствительности - это снижает влияние пыли, микросмещения кронштейна и разброса отражательной способности.

Время отклика 1 мс - не маркетинговая цифра, а фактор, который реально спасает на быстрых линиях. При шаге транспортера и частом чередовании изделий важно, чтобы фронты не размазывались и ПЛК получал четкий импульс без дребезга по длительности. Для подсчета и синхронизации с пневмоотсекателем это критично: ошибка в несколько миллисекунд на высокой скорости превращается в промах по изделию.

E3Z-D86 OMRON в схемах с PNP и питанием 12-24 В

Выход PNP хорошо ложится на большинство современных входных модулей 24 В, особенно если на объекте принята логика sourcing. Мы в проектах ценим, что датчик уверенно работает в распространенных сетях питания 12-24 В: на линиях с длинными трассами и просадками по напряжению это часто решает, будет ли датчик стабильно держать уровень или начнет ловить пограничные состояния. Режимы на свет/на затемнение позволяют выбрать правильную логику аварийной безопасности: например, при обрыве луча или загрязнении можно настроить сигнал так, чтобы система уходила в безопасное состояние.

Подключение через разъем M8 на 4 контакта - это не просто удобство монтажа. Для эксплуатации это означает быструю замену без перекоммутации в клеммной коробке, снижение человеческого фактора и нормальную сервисопригодность при регламенте. На реальных объектах, где датчики стоят в зоне мойки или рядом с виброоборудованием, возможность быстро переставить датчик и проверить узел кабелем-эталоном экономит часы простоя.

Механика и стойкость: серия E3Z и исполнение под цех

Корпус из PBT в полевых условиях мы рассматриваем как практичный компромисс по механической прочности и химстойкости к типовым производственным средам. При небольших габаритах датчик легко ставится на стандартные кронштейны и в плотных узлах, где нет места под крупные корпусные решения. Степень защиты IP67 важна не на бумаге: она позволяет жить рядом с пылью, аэрозолем СОЖ и периодической влажной уборкой без того, чтобы через полгода датчик начал нестабильно переключаться из-за подсоса влаги в оптику или разъем.

Температурные диапазоны по работе и хранению закрывают большинство цеховых задач, включая холодные склады и участки у ворот. Но в инженерной практике мы все равно рекомендуем закладывать монтаж так, чтобы избежать прямого нагрева от печей, инфракрасных нагревателей и прожекторов - это продлевает ресурс оптического узла и исключает дрейф настроек.

Как мы обычно применяем E3Z-D86

• Контроль наличия детали в приспособлении перед запуском операции: датчик подтверждает укладку, ПЛК разрешает цикл.
• Детектирование тары на входе в этикетировщик: по фронту датчика запускаем задержку и выдаем метку на аппликатор.
• Подсчет изделий на транспортере: быстрый отклик помогает держать точный счет без пропусков на коротких объектах.
• Контроль заполненности лотка в зоне упаковки: при достижении заданного количества формируем сигнал на отвод лотка.

В таких задачах важно не только выбрать датчик, но и правильно поставить его по оптической оси, обеспечить жесткое крепление и аккуратную прокладку кабеля. При диффузном принципе особое внимание уделяем фону: глянцевый металл или белая стенка рядом могут давать паразитные отражения, поэтому иногда достаточно добавить матовый экран или сместить датчик на несколько градусов.

Если нужен надежный дискретный контроль на короткой дистанции с быстрым переключением и удобным сервисом, закладывайте E3Z-D86 фотоэлектрический датчик OMRON в спецификацию и согласуйте с нами схему подключения и логику на входах ПЛК.
