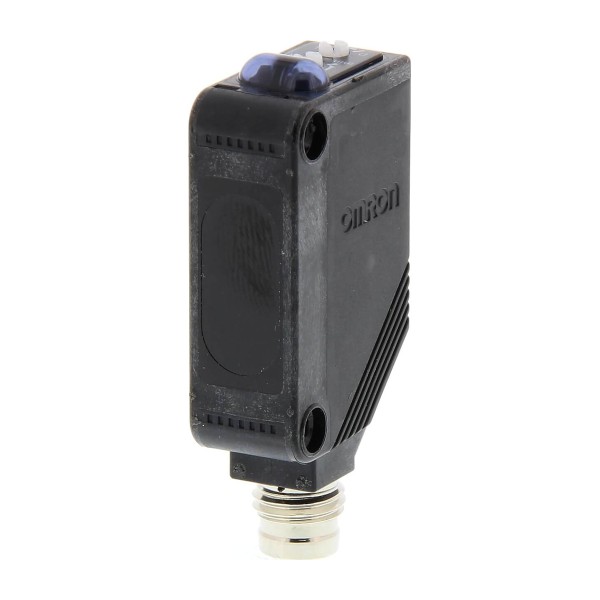

E3Z-D87 фотоэлектрический датчик Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
На конвейере с номенклатурой, которая постоянно меняется, чаще всего «сыпется» не контроллер и не привод, а мелкая обвязка - датчики присутствия. То объект матовый, то упаковка прозрачная, то в зоне контроля летит пыль, а на остановке операторы случайно сбивают юстировку. В таких узлах мы обычно закладываем компактные фотоэлектрические датчики с быстрым откликом и нормальной стойкостью к среде. E3Z-D87 из серии E3Z как раз про такую практику: надежное срабатывание на диффузии, простое подключение и предсказуемое поведение в эксплуатации.
OMRON E3Z-D87 в типовых узлах автоматики
Диффузный принцип хорошо работает, когда нельзя поставить отражатель или протяжка не позволяет сделать сквозной свет. Примеры из наших проектов:
- контроль наличия коробки на подаче перед запайщиком - датчик ставим сбоку, чтобы не ловить отражения от пленки;
- подсчет изделий на ленте с небольшими зазорами - важен быстрый отклик, чтобы не «склеивать» две детали в один импульс;
- контроль выхода из зоны станка - датчик фиксирует объект на расстоянии, не мешая механике и не требуя точной установки приемника напротив.
Инфракрасный светодиод в качестве источника излучения практичен для промышленной оптики: меньше чувствительность к видимому засвету, стабильнее работа при мерцающем освещении цеха. При этом корректная механическая установка и выбор режима срабатывания остаются критичными - под диффузию лучше заранее проверить объект на контраст и угол.
E3Z-D87 OMRON: почему важны отклик и режимы срабатывания
Время отклика 1 мс - это не «цифра в паспорте», а реальный запас по динамике. На быстрых транспортерах при шаге изделия 30-50 мм датчик с медленной электроникой начинает пропускать детали или дает дребезг, из-за чего ПЛК приходится фильтровать входы и терять точность. Здесь можно вести дискретный вход напрямую, ограничившись минимальной программной задержкой, и корректно отрабатывать счет и межоперационные блокировки.
Переключаемые режимы на свет/на затемнение полезны при наладке. На одном и том же узле мы часто меняем логику: например, для аварийного контроля удобнее на затемнение (обрыв луча или исчезновение отражения трактуем как нарушение), а для учета продукции - на свет. Это экономит время пусконаладки и снижает риск перепутать логику в ПЛК.
Подключение и обслуживание в поле
Разъем M8 на 4 контакта - это про ремонтопригодность и дисциплину монтажа. На линии, где датчики периодически страдают от механики, мы предпочитаем разъемное подключение: датчик меняется за минуты без перекоммутации в клеммнике, а кабельную трассу можно оставить нетронутой. Для шкафов управления это означает меньше простоев и меньше шансов занести ошибку в маркировку жил.
Выход PNP логично стыкуется с большинством современных дискретных входов 24 В. На практике это упрощает диагностику: легко мерить уровень относительно 0 В, понятно, как ведет себя вход при обрыве, проще организовать контроль питания датчика через группу.
Корпус, защита и реальная среда
Степень защиты IP67 важна не только для мойки. В реальной эксплуатации датчик регулярно получает аэрозоль СОЖ, конденсат, пыль от картона и муки, а иногда - случайный пролив при обслуживании. Герметичность вместе с корпусом из PBT снижает риск микротрещин и подсоса влаги, из-за которых потом плавает чувствительность и начинаются ложные срабатывания.
Температурные диапазоны хранения и работы дают запас на нештатные режимы: холодные склады, неотапливаемые участки, перегрев под кожухом. Мы всегда смотрим на это, потому что электроника датчика чаще умирает не от номинальной температуры, а от циклов нагрев-остывание и конденсации.
Если нужен быстрый диффузный контроль присутствия с нормальной стойкостью к производственной среде и удобным сервисом, закладывайте E3Z-D87 фотоэлектрический датчик OMRON в спецификацию и согласуем схему включения под ваш входной модуль и логику ПЛК.
- Температура хранения-40 ... +70 °C
- СерияE3Z
- Вид подключенияРазъём M8, 4 контакта
- Высота31 мм
- Глубина20 мм
- Источник светаИнфракрасный светодиод
- Материал корпусаPBT
- Механическое исполнениеКомплект/датчик
- Напряжение питания12 ... 24
- Принцип действияДиффузный
- Рабочая температура-25 ... +55 °c
- Расстояние срабатывания1м мм
- Степень защитыIP67
- Ширина10.8 мм
- Время отклика1 мс
- Тип выходов DOPNP
- Режим работыНа свет / на затемнение
