В типовой задаче на упаковочной линии нужно считать край этикетки, контролировать наличие заготовки в пазу или отрабатывать метку на движущейся ленте. Когда оптика стоит сбоку, ловим проблемы с фоном, бликами и постоянной подстройкой. Вилочный датчик решает это конструктивно: объект пересекает щель и физически экранирует луч. Именно поэтому E3Z-G81 2M мы ставим там, где важна повторяемость срабатывания при смене материала, цвета и фактуры.
OMRON E3Z-G81 2M в реальном узле

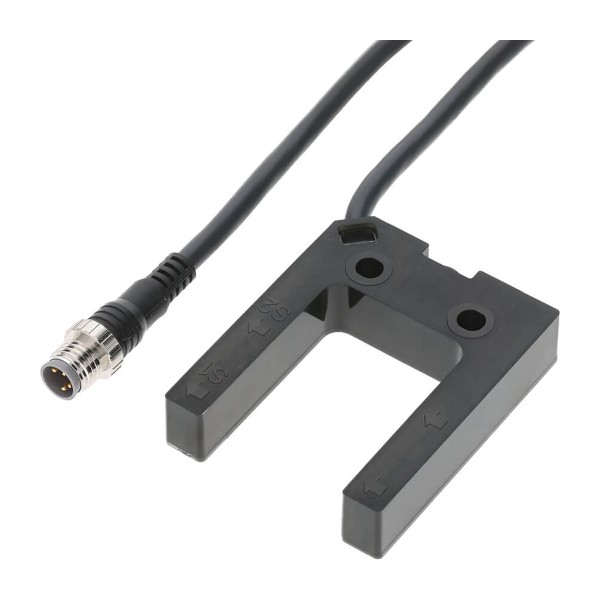

Это щелевой (вилочный) фотоэлектрический датчик серии E3Z с инфракрасным светодиодом. ИК-излучение практичнее в цехе: меньше влияния паразитной засветки, стабильнее работа на полупрозрачных пленках и на загрязненной поверхности. В щелевых решениях важно не только наличие луча, но и то, как быстро электроника фиксирует его прерывание. Здесь время отклика 1 мс - это нормально для скоростных механизмов: на транспортере с высокой линейной скоростью мы не теряем короткие метки и не получаем смещения по фазе относительно энкодера.
Отдельно отмечаем наличие двух логик - на свет и на затемнение. На практике это экономит время при пусконаладке: можно выбрать режим под конкретную механику (например, когда удобнее считать присутствие детали именно по исчезновению сигнала, а не по появлению) без переделки схемы и инверсий в ПЛК.
Вилочный фотоэлектрический датчик OMRON E3Z-G81 2M: монтаж и подключение
Подключение выполнено кабелем длиной 2 м. В машинной сборке это часто предпочтительнее разъема: меньше переходных контактов, меньше рисков на вибрации и в мойке, ниже вероятность, что оператор дернет разъем при обслуживании. При этом длины обычно хватает, чтобы уйти в ближайшую распределительную коробку или в клеммный отсек шкафа без наращивания и лишних соединений.
Выход - PNP, что логично для большинства современных входных модулей 24 В. В эксплуатации PNP-схема проще для диагностики: при обрыве/неисправности линия чаще уходит в предсказуемое состояние, а поиск ошибки на клеммах быстрее. Питание в диапазоне 12-24 В позволяет уверенно работать как от классической 24-вольтовой шины, так и от локальных источников, где возможны просадки при пусках пневмоостровов или приводов.
Почему важны IP67 и корпус из PBT
Вилочные датчики нередко стоят в зоне прямого попадания эмульсии, пыли от картона, микрочастиц пластика и периодической мойки. Степень защиты IP67 здесь не формальность: при регулярной влажной уборке именно проникновение по вводу кабеля и по стыкам становится причиной плавающих отказов и ложных срабатываний. PBT как материал корпуса хорошо переносит механические нагрузки, вибрацию и температурные циклы. По опыту, на линиях с частой переналадкой корпус получает мелкие удары от оснастки, и стойкость пластика реально продлевает ресурс узла без микротрещин.
Диапазон рабочих температур -25…+55 °C закрывает большинство неотапливаемых складских зон и горячих участков рядом с термоузлами. Это полезно не только зимой: при плотной компоновке рядом с приводами температура в нишах иногда поднимается выше ожидаемой, и датчик с узким диапазоном начинает дрейфовать по порогу.
Сценарии применения в автоматизации
- Контроль наличия изделия в гнезде конвейерной оснастки: деталь входит в щель, луч перекрывается, ПЛК получает дискретный сигнал без привязки к цвету поверхности.
- Подсчет тонких заготовок, пластиковых карт, этикеток: 1 мс помогает отрабатывать короткие интервалы перекрытия без пропусков.
- Контроль положения флажка на приводе или пневмоцилиндре: щелевой принцип дает четкую геометрию срабатывания и меньше зависит от отражающих свойств флажка.
Для корректной работы важно механически обеспечить прохождение объекта в зоне щели без касания стенок и без накопления загрязнений на оптических окнах. Мы обычно закладываем простой регламент - продувку или протирку по месту, если линия пылит, и фиксируем кабель в ближайшей точке, чтобы исключить излом у корпуса.
Если вам нужен быстрый и предсказуемый контроль перекрытия луча в компактном исполнении, берите E3Z-G81 2M вилочный фотоэлектрический датчик Omron: подберем по схеме включения, проверим совместимость по входам ПЛК и отдадим в работу без лишних итераций.
- Температура хранения-40 ... +70 °C
- СерияE3Z
- Вид подключенияКабель, 2 м
- Высота31 мм
- Глубина20 мм
- Источник светаИнфракрасный светодиод
- Материал корпусаPBT
- Механическое исполнениеКомплект/датчик
- Напряжение питания12 ... 24
- Принцип действияЩелевой (вилочный)
- Рабочая температура-25 ... +55 °c
- Расстояние срабатывания25мм мм
- Степень защитыIP67
- Ширина10.8 мм
- Время отклика1 мс
- Тип выходов DOPNP
- Режим работыНа свет / на затемнение
