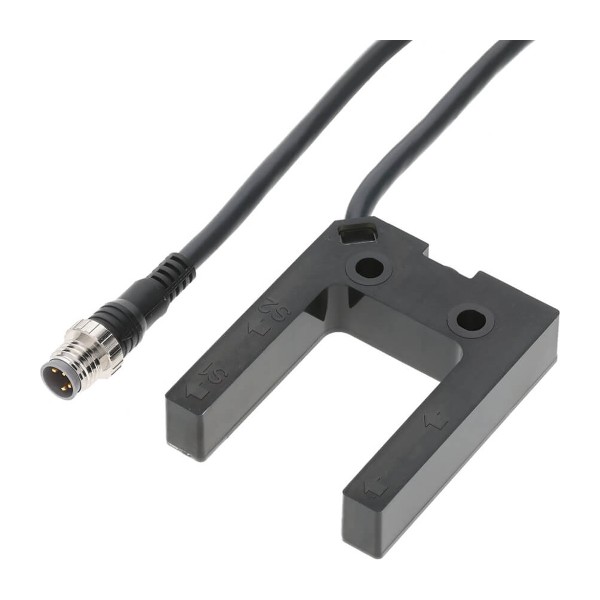

E3Z-G81-M3J вилочный фотоэлектрический датчик Omron

В реальных линиях чаще всего ломается не датчик, а логика вокруг него: паразитная засветка, нестабильный зазор, дрожание изделия на транспортере, длинные кабельные трассы и наводки от частотников. Поэтому вилочный (щелевой) датчик мы обычно выбираем там, где нужно гарантированно отрезать все внешние факторы и получить повторяемое срабатывание по факту пересечения щели. E3Z-G81-M3J как раз из таких решений: излучатель и приемник уже сведены в одном корпусе, геометрия задана заводом, и на монтаже остается обеспечить только корректную механику установки и нормальную коммутацию.

OMRON E3Z-G81-M3J в задачах контроля кромки и наличия

Типовые сценарии, где этот датчик показывает себя лучше отражательных вариантов:

• контроль наличия этикетки, ярлыка или язычка на упаковке, когда поверхность может быть глянцевой и непредсказуемой по отражению;
• счет тонких деталей на лотке или вибропитателе, когда важна стабильность порога и нечувствительность к цвету;
• контроль прохода пленки, ленты, проволоки через заданный проем, включая контроль обрыва;
• позиционирование по прорези/флажку на механизме с высокой скоростью циклов.

Щелевой принцип полезен тем, что объект определяется как факт перекрытия луча в фиксированном окне. Это снижает зависимость от фона, отражающих поверхностей и углов падения, а также упрощает пусконаладку в цеху.

E3Z-G81-M3J вилочный фотоэлектрический датчик OMRON: что важно на эксплуатации

Для автоматики критичны три вещи: быстродействие, повторяемость и помехоустойчивость. Время отклика 1 мс дает запас по скорости для большинства упаковочных и сборочных машин, где изделия идут плотным потоком. На практике это означает, что мы можем уверенно ловить короткие метки и не упираться в инерцию электроники при высокой частоте тактов.

Инфракрасный светодиод как источник - рабочий выбор для промышленной оптики: меньше влияния видимого освещения, стабильнее работа при смене светильников в зоне, проще держать одинаковую чувствительность на серии машин. При этом вилочная схема дополнительно экранирует от боковой засветки за счет собственного корпуса.

Корпус из PBT в таких датчиках ценим не по паспорту, а по поведению на линии: материал нормально переносит масла и стандартные моющие составы, а также держит геометрию при температурных перепадах. Для нас это напрямую влияет на дрейф оптической оси и на то, как часто придется возвращаться к юстировке после сезонных остановок или мойки оборудования.

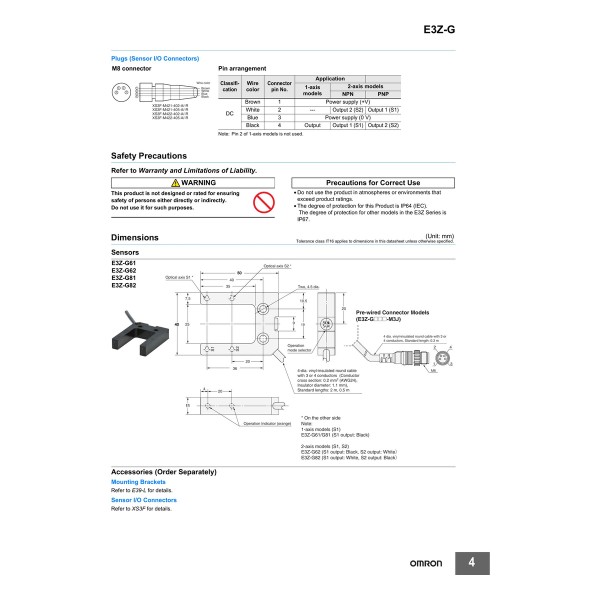

Подключение, дискретный выход и согласование с ПЛК

По месту часто важнее не сам датчик, а как он встраивается в шкаф и в трассы. Здесь применен кабель с разъемом M8 длиной 0,3 м - это удобно, когда датчик ставится на подвижном узле или в зоне, где кабель регулярно страдает от изгибов. Мы делаем так: короткий хвост датчика уводим в распределительную коробку или ближайший модуль ввода-вывода, а дальше работаем сменным патч-кабелем. В ремонте это экономит время: не надо выдергивать проводку из кабель-каналов, достаточно заменить шнур.

PNP-выход обычно проще в типовых схемах 24 В DC, особенно если входные модули ПЛК рассчитаны на источниковую логику. При правильной общей 0 В и нормальной разводке экрана/земли такие цепи устойчивее к наводкам от силовой части. Режимы на свет/на затемнение полезны при нестандартной логике машины: например, можно выбрать безопасное состояние так, чтобы при обрыве луча или останове механики сигнал уходил в нужную сторону для межблока.

Монтажные нюансы серии E3Z и защита в цеху

Вилочный датчик предъявляет честные требования к механике: объект должен проходить через окно без касания, а кронштейн не должен уводить корпус от вибрации. Мы рекомендуем закладывать жесткое основание и проверять, чтобы кабель не тянул датчик в сторону - на малых габаритах это реально влияет на соосность. Степень защиты IP67 закрывает большинство типовых рисков: пыль, брызги, периодическая мойка. Но в зоне прямого попадания струи под давлением мы все равно ставим простую защитную шторку или кожух - это продлевает ресурс оптики и разъема.

Температурные диапазоны эксплуатации и хранения дают нормальный запас для неотапливаемых складов и холодных пусков. Важно помнить, что при минусах растет жесткость кабелей и возрастает риск микропереломов на подвижных узлах, поэтому короткий хвост с разъемом здесь играет в плюс.

Если нужен стабильный контроль наличия/прохода без плясок от отражения и внешней засветки, ставим E3Z-G81-M3J и увязываем его с входами ПЛК по PNP. Передайте нам условия по механике узла и логике сигнала - подберем схему включения и дадим рекомендации по монтажу на вашей линии.
