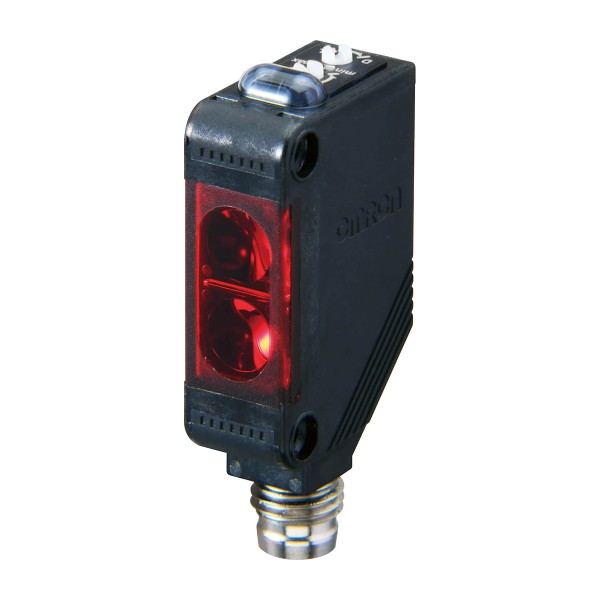

E3Z-LL61 2M фотоэлектрический датчик Omron

На конвейере часто приходится ловить мелкие детали на фоне металлоконструкций, роликов и направляющих. Обычный диффузный датчик в таких условиях либо начинает реагировать на фон, либо требует постоянной подстройки при смене типа тары. E3Z-LL61 2M фотоэлектрический датчик OMRON решает эту задачу за счет оптики с подавлением фона (BGS) и лазерного источника: мы получаем уверенное срабатывание по объекту, а не по отражающей плите позади него. В эксплуатации это напрямую экономит время наладки и снижает риск ложных остановок линии.

OMRON E3Z-LL61 2M: что дает BGS на реальном оборудовании

Принцип BGS полезен там, где расстояние до фона плавает или фон слишком контрастный. Типовой пример - контроль наличия упаковки на поддоне, где за коробкой виден блестящий стол, либо контроль этикетки на бутылке при наличии направляющей из нержавейки. В BGS датчик оценивает не только уровень отраженного сигнала, но и геометрию отражения, поэтому фон, находящийся дальше заданной зоны, отсекается. На практике это значит, что при смене партии с матовой пленки на глянцевую не приходится заново искать компромиссный порог, как у классической диффузии.

Лазерный красный луч дает узкое пятно. Это важно, когда объект маленький или нужно попасть между элементами оснастки. Например, при контроле кромки блистера или фиксации положения зуба шестерни на тестовом стенде: чем меньше пятно, тем меньше влияние соседних элементов и тем стабильнее повторяемость.

Серия E3Z и E3Z-LL61 2M: монтаж, электрика, обслуживание

В цехе мы чаще всего упираемся не в дальность, а в то, насколько быстро датчик ставится и насколько предсказуемо работает в шкафной электрике. Здесь полезно сочетание компактного корпуса и кабельного подключения: кабель на 2 м удобно заводить в кабель-канал без лишних разъемных переходов, а в вибронагруженных местах меньше шансов получить плавающий контакт на коннекторе. Для сервисников это тоже плюс - диагностика проще, потому что исключен еще один узел соединения.

Питание в диапазоне 12-24 В позволяет без дополнительных DC/DC включать датчик в типовые цепи автоматики, где одновременно сидят пневмоострова, индуктивные датчики и модули ввода. NPN-выход логично ложится на входные карты, рассчитанные на стоковую схему, и при грамотной разводке дает устойчивую работу даже при длинных трассах и наличии помех от частотников. Время отклика 1 мс важно не на бумаге, а при быстрых транспортерах: когда метка проходит зону контроля за десятки миллисекунд, запас по быстродействию позволяет не ловить пропуски на ускорениях и при дрожании изделия.

Защита и ресурс: почему IP67 и PBT имеют значение

IP67 - это не про погружение ради эксперимента, а про переживание ежедневной мойки, аэрозоля СОЖ и случайных протечек. На линиях с влажной уборкой корпус и ввод кабеля часто страдают первыми, поэтому герметичность реально влияет на межсервисный интервал. Материал корпуса PBT хорошо держит геометрию и химическую нагрузку, меньше склонен к растрескиванию от масел и моющих составов по сравнению с более мягкими пластиками, а значит крепеж не ослабляется и оптика не уходит из зоны.

Температурные диапазоны полезны в холодильных зонах и на уличных участках: хранение и работа в отрицательных температурах позволяют держать запасные датчики на складе без отдельного теплого шкафа и запускать оборудование после простоя без долгого прогрева. В реальной эксплуатации это упрощает регламент и уменьшает количество отказов на пусках.

Режимы включения и настройка логики на объекте

Поддержка режимов на свет/на затемнение дает свободу в схемотехнике. Например, при контроле наличия детали на паллете чаще выбираем логику, где обрыв кабеля или пропадание питания трактуется как аварийное отсутствие сигнала, чтобы система уходила в безопасное состояние. В задачах подсчета изделий на транспортере, наоборот, иногда удобнее инверсия, чтобы уменьшить влияние паразитных бликов. Переключение режимов позволяет решить это без изменения программы ПЛК и без промежуточных реле.

• Подходит для контроля наличия/позиции на малых дистанциях при сложном фоне (металл, глянец, сетка).
• Хорошо работает в плотной механике, где важна точка и повторяемость срабатывания.
• Удобен для типовых шкафов 24 В и входов с NPN-логикой.

Если нужно стабильно детектировать объект в зоне 20-300 мм на фоне, который нельзя сделать матовым или убрать, закладывайте E3Z-LL61 2M в спецификацию и согласуйте с нами схему подключения и условия установки - подберем корректную обвязку и рекомендации по монтажу.
