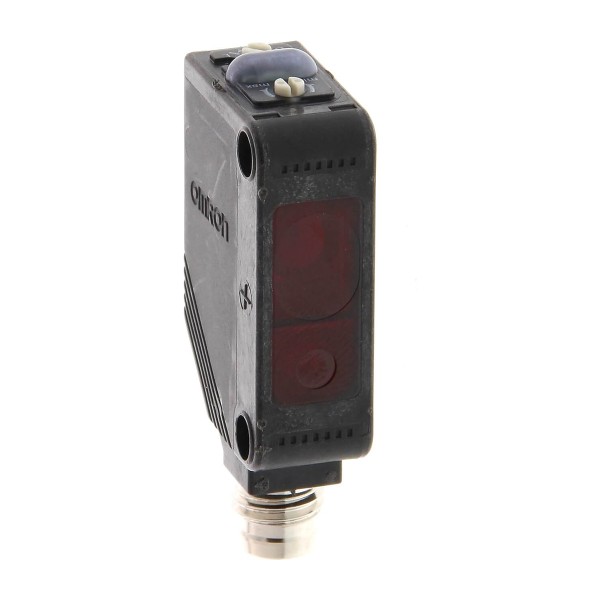

E3Z-LL68 фотоэлектрический датчик Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
На практике датчик чаще всего подводит не по паспорту, а по мелочам: блестящая этикетка дает ложные срабатывания, фон у конвейера меняется, а монтажник в последний момент разворачивает кронштейн и сбивает юстировку. В таких сценариях нам нужен не просто фотоэлектрический датчик, а решение с предсказуемой оптикой и понятной диагностикой на месте. Именно под такие задачи мы обычно закладываем E3Z-LL68 фотоэлектрический датчик OMRON - когда важно стабильно ловить объект на коротких и средних дистанциях без привязки к идеально однородному фону.
OMRON E3Z-LL68 в типовой линии упаковки
Мини-пример из цеха: на транспортере идут коробки, за ними - металлическая станина и периодически попадаются отражающие участки. Диффузная схема с подавлением фона (BGS) позволяет выставить порог так, чтобы датчик реагировал на коробку, но игнорировал дальний фон. Это критично, когда конвейер не стоит на месте, а геометрия меняется из-за вибраций или регулировок направляющих. Лазерный красный источник дает узкое пятно и упрощает настройку по мелким меткам - видно, куда реально смотрим, и можно повторяемо выставлять точку контроля.
Быстрый отклик в доли миллисекунды важен не ради цифры в спецификации. Он напрямую влияет на точность привязки события к энкодеру или метке: при скорости ленты даже небольшая задержка превращается в сантиметры промаха. Здесь датчик уверенно отрабатывает короткие окна, например для выбраковки или синхронизации пневмоотсечки.
E3Z-LL68 фотоэлектрический датчик OMRON: что важно в эксплуатации
Подавление фона (BGS) - снижает зависимость от цвета и отражающей способности задней плиты. Это помогает, когда сегодня идет белая тара, а завтра - крафт или пленка с глянцем.
Режимы на свет/на затемнение - полезно при нестандартной логике участка. Например, при контроле наличия детали удобно держать выход активным только при перекрытии луча, а при контроле просвета - наоборот.
NPN-выход - часто востребован на азиатских линиях и старых шкафах автоматики, где входные карты дискретных сигналов рассчитаны на стоковый выход. Это снижает риск переделок схемы и ошибок при подключении.
Запас по условиям среды - корпус и уплотнения рассчитаны на работу в пыли, брызгах и при регулярной мойке по месту. IP67 в реальности означает, что датчик не начинает капризничать из-за конденсата в разъеме и случайных протечек по кабелю.
Монтаж и подключение без сюрпризов
Мы всегда смотрим на подключение и сервисопригодность. Разъемный интерфейс на M8 (4 контакта) ускоряет замену: при выходе датчика из строя не нужно раскручивать клеммник и пересобирать трассу, достаточно перекинуть ответную часть. На линиях с частыми переналадками это реально экономит часы простоя за год. Компактный корпус удобно ставить в тесных местах - возле упоров, шиберов, механизмов подачи, где стандартные датчики упираются в габарит.
Питание от типовой 24-вольтовой шины шкафа автоматики упрощает интеграцию: не требуется отдельный DC-DC или нестандартный блок. По температурному диапазону датчик нормально переживает холодные пуски и нагретые зоны рядом с приводами и пневмораспределителями, если соблюдены базовые правила прокладки кабеля и снятия натяжения на разъеме.
Диагностика и настройка на месте
В полевых условиях важна предсказуемость настройки, а не лабораторная дальность. Лазерная оптика упрощает позиционирование по маленьким объектам, например при контроле кромки, наличия вкладыша или ориентации детали в лотке. BGS помогает удержать стабильный порог, когда фон то бликует, то темнеет от пыли. Мы рекомендуем при пусконаладке проверять датчик на трех состояниях: целевой объект, фон без объекта и предельная ситуация (частично перекрытый луч). Это сразу показывает, есть ли запас по настройке или датчик стоит на границе и будет ловить дребезг сигнала.
Если вам нужен надежный контроль наличия и позиционирования на дистанции порядка нескольких десятков сантиметров в реальном цехе, закладывайте E3Z-LL68 и сразу согласуйте тип входов контроллера под NPN. Подберем ответную часть разъема, дадим рекомендации по установке и проверке на ложные срабатывания - подключайте и запускайте линию без лишних итераций.
- Температура хранения-40 ... +70 °C
- СерияE3Z
- Вид подключенияРазъём M8, 4 контакта

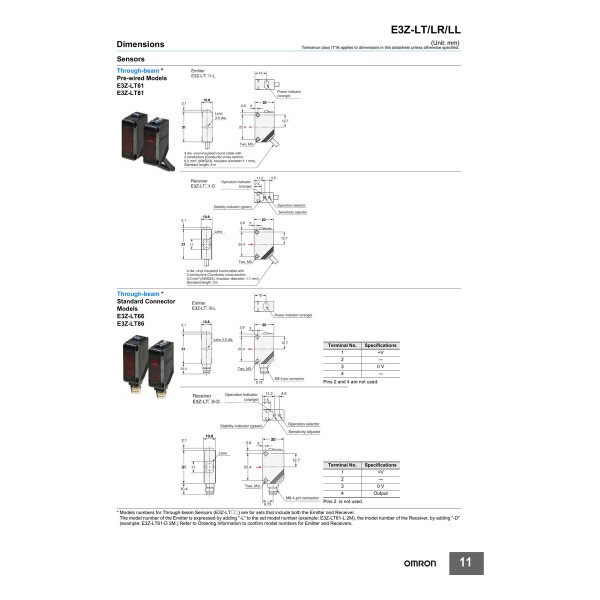

- Высота31 мм
- Глубина20 мм
- Источник светаКрасный лазер
- Материал корпусаPBT
- Механическое исполнениеКомплект/датчик
- Напряжение питания12 ... 24
- Принцип действияДиффузный с подавлением фона (BGS)
- Рабочая температура-25 ... +55 °c
- Расстояние срабатывания25-300мм мм
- Степень защитыIP67
- Ширина10.8 мм
- Время отклика0.5 мс
- Тип выходов DONPN
- Режим работыНа свет / на затемнение
