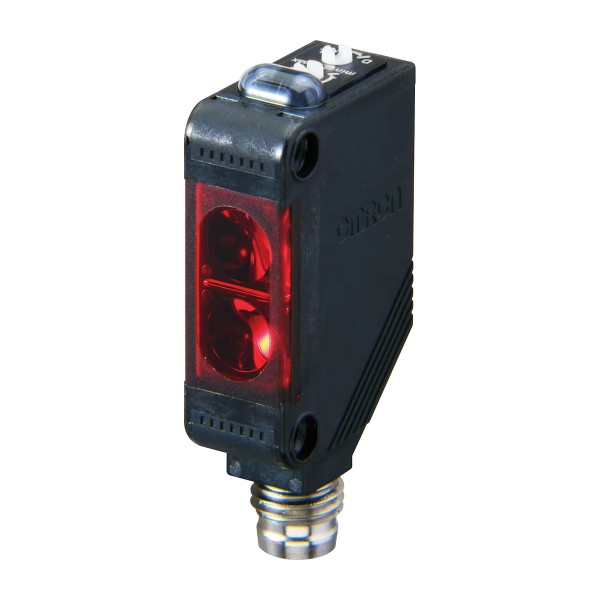

E3Z-LL81 2M фотоэлектрический датчик Omron

Как E3Z-LL81 2M OMRON ведет себя на реальной линии

Чаще всего этот класс датчиков мы ставим там, где обычная диффузная оптика начинает давать ложные срабатывания: на конвейере с разнокалиберной тарой, в зоне подбора деталей роботами, на подаче блистеров и этикеток с глянцем. У E3Z-LL81 2M фотоэлектрический датчик OMRON работает по принципу BGS (диффузный с подавлением фона), поэтому он отделяет объект от задника по геометрии отражения, а не по абсолютной яркости. На практике это означает, что металлический лоток позади объекта или светлая стенка кожуха значительно меньше влияют на стабильность сигнала.

Например, при контроле наличия детали на паллете мы задаем рабочую точку в пределах 20-300 мм так, чтобы фон находился дальше зоны отсечки. Тогда даже если паллета меняет цвет от партии к партии, а освещение в цехе гуляет, датчик остается повторяемым по порогу. Это снижает время на подстройку и уменьшает процент брака из-за некорректной детекции.

Оптика и быстродействие E3Z-LL81 2M OMRON

Источник света - красный лазер. Для эксплуатации это важно не как красивая характеристика, а как инструмент наведения и работы по мелким объектам. Лазерное пятно позволяет уверенно ловить кромку, отверстие, перемычку на пластике, где светодиодная оптика размывает границу и дает разброс по положению. При пусконаладке мы быстрее выставляем ось, потому что луч визуально читается и не требует долгого перебора углов.

Время отклика 1 мс дает запас по скорости. На сортировке или на высокооборотной подаче это критично: задержка превращается в смещение момента отбраковки и, как следствие, в промах пневмосопла или неправильный тик энкодерного окна. С миллисекундным откликом проще синхронизировать датчик с ПЛК и исполнительными механизмами, особенно если логика завязана на короткие импульсы или на подсчет изделий.

Подключение, выход и логика в шкафу управления

Вид подключения - кабель 2 м. В типовых машинах это удобнее разъемов, когда датчик стоит в зоне вибрации, мойки или постоянного изгиба жгута. Мы получаем меньше переходных сопротивлений и меньше точек отказа, а трассировка до клеммника делается без лишних адаптеров. Если по проекту требуется быстрая замена, кабель нормально заводится на промежуточный разъем в коробке, но уже в защищенном месте.

Выход PNP проще согласовать с распространенной 24-вольтовой дискретикой ПЛК. На практике это экономит время на согласование входных модулей и снижает риск ошибок при коммутации, когда на объекте работают разные подрядчики. Режим на свет/на затемнение помогает подстроить логику под конкретную механику: например, при контроле наличия коробки на транспортере мы выбираем тот вариант, при котором обрыв провода или потеря питания дает безопасное состояние на входе контроллера.

По питанию 12-24 В получаем совместимость с участками, где есть как стандартные 24 В, так и локальные 12 В цепи (в упаковочных модулях или компактных станциях). Это полезно при модернизации, когда часть шкафа менять не планируют.

Механика, материал и выживаемость в цеховых условиях

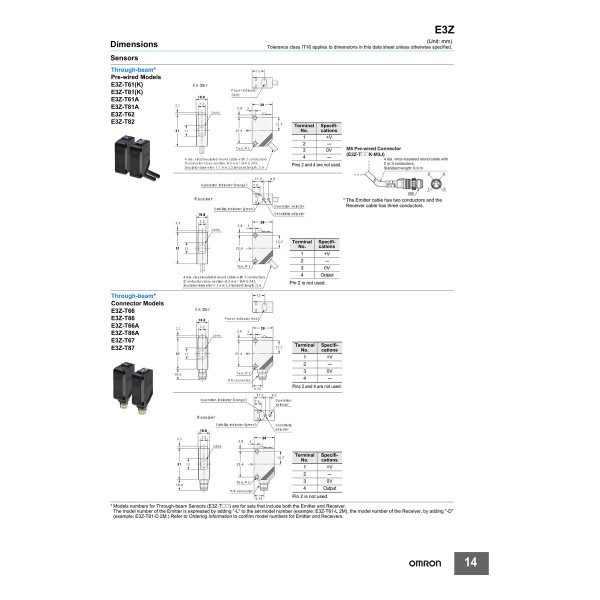

Корпус из PBT хорошо держит геометрию и резьбовые/посадочные зоны при перепадах температуры и длительной вибрации. В эксплуатации это проявляется просто: датчик меньше уходит из настройки и реже требует подтяжки крепежа после регламентных остановок. Габариты корпуса компактные, поэтому датчик помещается в узкие окна защитных кожухов и вблизи направляющих, где каждые несколько миллиметров решают компоновку.

Степень защиты IP67 и рабочий диапазон -25…+55 °C закрывают большинство задач в производственных помещениях, на складах и в неотапливаемых зонах, где возможны конденсат и мокрая уборка. Для нас это означает меньше оговорок по монтажу: можно ставить ближе к продуктовой зоне или к транспортерам, где летит эмульсия, при условии корректной прокладки кабеля и нормальной герметизации вводов в коробках.

Температура хранения -40…+70 °C важна для логистики и ЗИП. Датчики часто лежат на складе в неидеальных условиях, и запас по хранению снижает риск скрытых деградаций, которые вылезают уже после установки.

Особенности применения BGS и типовые ошибки монтажа

• Если фон находится ближе, чем зона отсечки, BGS теряет смысл. Мы всегда проверяем расстояние до задника и выбираем точку срабатывания так, чтобы фон гарантированно попадал за предел.
• На сильно зеркальных объектах полезно уйти от нормали и поставить датчик под небольшим углом, чтобы спекулярное отражение не возвращалось строго в приемник.
• При монтаже рядом с другими источниками света (индикаторы, подсветка камер) лучше экранировать поле зрения простым козырьком, чтобы исключить паразитную засветку.

Если вам нужен датчик под быстрый конвейер и стабильную детекцию на сложном фоне, закладывайте E3Z-LL81 2M и согласуем схему включения под вашу дискретную логику и условия монтажа.
