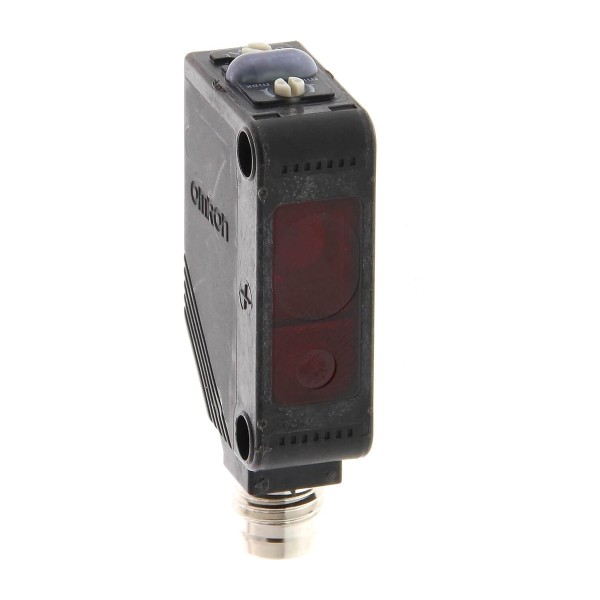

E3Z-LL86 фотоэлектрический датчик Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной линии чаще всего ломается не датчик, а логика измерения: блестящая тара дает ложные срабатывания, фон за изделием меняется, оператор смещает кронштейн на пару миллиметров - и счетчик брака растет. Для таких случаев мы обычно закладываем диффузный датчик с подавлением фона (BGS) и узким световым пятном. E3Z-LL86 фотоэлектрический датчик OMRON как раз про стабильную работу на коротких дистанциях, когда нужно видеть объект, но игнорировать задник.
OMRON E3Z-LL86 в типовых задачах на производстве
На практике этот датчик хорошо ложится на контроль наличия детали в ячейке, позиционирование на конвейере, подтверждение подачи упаковки в термонож, контроль кромки этикетки или фиксацию метки на изделии. Красный лазер полезен не ради красивой точки, а ради повторяемости: проще выставить геометрию, меньше зависимость от фактуры поверхности, удобнее отладка при пусконаладке.
Мини-пример: на фасовочной машине нужно различать пакет и металлический стол за ним. Обычный диффузник ловит отражение от стола и плавает по порогу. BGS позволяет ограничить рабочую зону по расстоянию, поэтому стол уходит в фон и не влияет на выход.
E3Z-LL86 фотоэлектрический датчик OMRON: что важно в эксплуатации
Мы обращаем внимание на три вещи: скорость реакции, повторяемость срабатывания и сервисопригодность. Быстрое время отклика в 1 мс дает запас по скорости транспортера и по дребезгу механики: датчик успевает отработать короткие зазоры между изделиями, а ПЛК получает чистый дискретный сигнал без необходимости искусственно растягивать импульс.
Выход PNP - практичный вариант для большинства современных входных карт 24 В. В шкафу автоматики это упрощает диагностику: проще контролировать уровни, меньше путаницы при совместной работе с модулями безопасности и стандартными DI, легче искать обрыв по индикации входа.
Режимы на свет/на затемнение удобны, когда нужно унифицировать одну и ту же позицию под разные форматы продукта. Например, при смене цвета тары можно быстро перекинуть логику срабатывания, не переписывая программу контроллера, а только корректируя настройку на месте.
Подключение и монтаж без лишней возни
Подключение через разъем M8 на 4 контакта - это не мелочь. На линии, где датчики меняются раз в квартал из-за механических повреждений, разъемная схема экономит часы простоя: сняли, переставили, проверили. При этом уменьшается риск переполюсовки и ошибок при расключении, которые часто происходят при прямом вводе кабеля в клеммник.
Компактный корпус из PBT нормально переносит типовые цеховые воздействия: масло от пневматики, моющие составы умеренной агрессивности, постоянные вибрации на раме. Степень защиты IP67 закрывает вопрос с брызгами и влажной уборкой, но мы все равно рекомендуем закладывать грамотную прокладку кабеля и разгрузку натяжения у разъема - именно там обычно появляются межконтактные проблемы.
Стабильность по температуре и запас по условиям
В цехах часто гуляет температура: от холодного склада до нагретой зоны упаковки. Рабочий диапазон -25..+55 °C помогает держать одну спецификацию на разные участки. Отдельно полезна широкая температура хранения - это снижает риски при транспортировке и простоях оборудования в неотапливаемых помещениях.
Как мы обычно вводим датчик серии E3Z в проект
При вводе в эксплуатацию мы делаем простую проверку: выставляем рабочую дистанцию под реальный объект, затем меняем фон (подкладываем картон, металл, пленку) и смотрим, сохраняется ли окно срабатывания. Для датчиков с BGS это ключевой тест, который сразу показывает, насколько решение устойчиво к переотражениям. Питание 12-24 В дает совместимость с типовыми источниками 24 В и запас по просадкам на длинных трассах, особенно если в линии много клапанов и пусковые токи гуляют.
Если вам нужно быстро и предсказуемо закрыть задачу детекции на 20-300 мм с подавлением фона, берите E3Z-LL86 и закладывайте его в схему как стандартный PNP-сигнал на вход ПЛК - поможем подобрать ответную часть M8 и увязать датчик с вашей логикой.
- Температура хранения-40 ... +70 °C
- СерияE3Z
- Вид подключенияРазъём M8, 4 контакта
- Высота31 мм
- Глубина20 мм
- Источник светаКрасный лазер
- Материал корпусаPBT
- Механическое исполнениеКомплект/датчик
- Напряжение питания12 ... 24
- Принцип действияДиффузный с подавлением фона (BGS)
- Рабочая температура-25 ... +55 °c
- Расстояние срабатывания20-300мм мм
- Степень защитыIP67
- Ширина10.8 мм
- Время отклика1 мс
- Тип выходов DOPNP
- Режим работыНа свет / на затемнение
